不同厚度PCB的QFP引腳焊盤延長補償公式

  • 2025-03-27 09:27:00
  • 瀏覽量:190

在PCB封裝工藝中,QFP(Quad Flat Package)封裝是一種常見的集成電路封裝形式,具有引腳數量多、體積小、重量輕等優點,廣泛應用于各種電子設備中。然而,在實際的PCB制造和組裝過程中,由于PCB的厚度不同,QFP引腳焊盤可能會出現一些問題,如焊接不良、引腳偏移等,這就需要對焊盤進行適當?shù)难娱L補償,以確保焊接質量和電氣連接的可靠性。


 一、QFP封裝概述

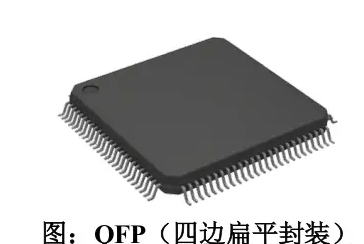

QFP封裝是一種四側無引腳扁平封裝,其底部中央通常有一個小方塊用于散熱。QFP封裝的引腳從封裝體的四側引出,呈扁平狀,引腳間距較小,一般在0.5mm到1.0mm之間。這種封裝形式適用于高密度組裝,能夠有效提高PCB的空間利用率。然而,由于其引腳間距小,對PCB制造和組裝的精度要求較高,特別是在焊盤設計和焊接工藝方面,需要精確控制以避免焊接缺陷。



 二、不同厚度PCB對QFP引腳焊盤的影響

PCB的厚度是影響QFP引腳焊盤設計和焊接質量的重要因素之一。不同厚度的PCB在熱膨脹和收縮過程中的表現不同,這會導致QFP引腳焊盤在焊接過程中受到的應力也不同。具體來說:


1. 熱膨脹差異:在焊接過程中,PCB會受到高溫的影響而發生熱膨脹。不同厚度的PCB由于其材料特性和結構的不同,熱膨脹的程度也不同。較厚的PCB可能會因為熱膨脹較大而導致QFP引腳焊盤的位置發生偏移,影響焊接的準確性。



2. 機械應力:PCB的厚度也會影響其在組裝和使用過程中的機械穩定性。較薄的PCB可能更容易發生彎曲或扭曲,從而對QFP引腳焊盤產生額外的機械應力,導致焊點開裂或引腳斷裂等問題。



3. 焊接質量:不同厚度的PCB在焊接時的熱量傳遞和分布也不同。較厚的PCB可能需要更高的焊接溫度和更長的焊接時間,以確保焊料能夠充分熔化和填充焊盤與引腳之間的間隙。否則,可能會出現虛焊、冷焊等焊接質量問題。



 三、QFP引腳焊盤延長補償公式

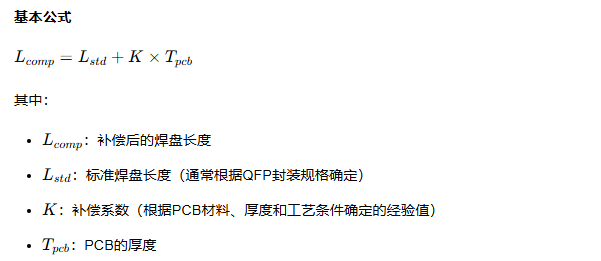

為了適應不同厚度PCB的特性,提高QFP引腳焊盤的焊接質量和可靠性,通常需要對焊盤進行適當?shù)难娱L補償。延長補償?shù)哪康氖窃诤副P上增加一定的長度,以抵消由于PCB厚度變化帶來的不利影響。以下是一個常見的QFP引腳焊盤延長補償公式:


公式的應用說明

1. 確定標準焊盤長度:根據QFP封裝的規格書,確定其標準的引腳焊盤長度。這通常由芯片制造商或封裝供應商提供,以確保焊盤能夠滿足基本的焊接要求。



2. 確定補償系數:補償系數是一個關鍵參數,需要根據具體的PCB材料、厚度以及焊接工藝條件進行調整。一般來說,對于常見的FR4材料PCB,補償系數可以在0.02到0.05之間選擇。較厚的PCB可能需要較大的補償系數,以提供足夠的焊盤長度來抵消熱膨脹和機械應力的影響。



3. 計算補償后的焊盤長度:將已知的PCB厚度代入公式,計算出補償后的焊盤長度。在實際應用中,可能需要根據不同的PCB厚度分別計算焊盤長度,并在PCB設計中進行相應的調整。



 四、補償公式在實際應用中的注意事項

在應用QFP引腳焊盤延長補償公式時,需要注意以下幾點:



1. PCB材料特性:不同的PCB材料具有不同的熱膨脹系數和機械性能,這些特性會影響補償效果。因此,在確定補償系數時,需要充分考慮PCB材料的特性,并進行相應的實驗和驗證。



2. 焊接工藝條件:焊接溫度、時間、焊膏類型等因素也會對焊盤的補償效果產生影響。在實際生產中,需要根據具體的焊接工藝條件對補償公式進行調整,以確保焊盤能夠適應不同的工藝要求。



3. 引腳間距和尺寸:QFP封裝的引腳間距和尺寸也是影響焊盤設計的重要因素。在進行焊盤延長補償時,需要確保補償后的焊盤尺寸和間距仍然符合QFP封裝的要求,避免出現引腳短路或焊接不良等問題。



4. 實驗驗證和優化:為了確保補償公式的有效性和可靠性,在實際應用之前,應進行充分的實驗驗證。通過制作不同厚度PCB的樣品,并進行焊接和可靠性測試,觀察焊盤的補償效果,根據測試結果對補償公式進行優化和調整。



總之,不同厚度PCB的QFP引腳焊盤延長補償公式是PCB封裝工藝中的一個重要內容。通過合理應用該公式,并結合具體的PCB材料和工藝條件,可以有效地提高QFP引腳焊盤的焊接質量和可靠性,從而確保電子產品的性能和穩定性。
