在電子設計領域，多層PCB（印刷電路板）已成為現代電子設備的主流選擇。隨著設備性能的不斷提升和功能的日益復雜，如何在多層板中合理規劃信號層的分工，確保信號的穩定傳輸和整個系統的可靠運行，成為了設計師們面臨的重要挑戰。今天，讓我們一同探索多層板信號層分工的奧秘，了解那些關鍵的策略和原則。

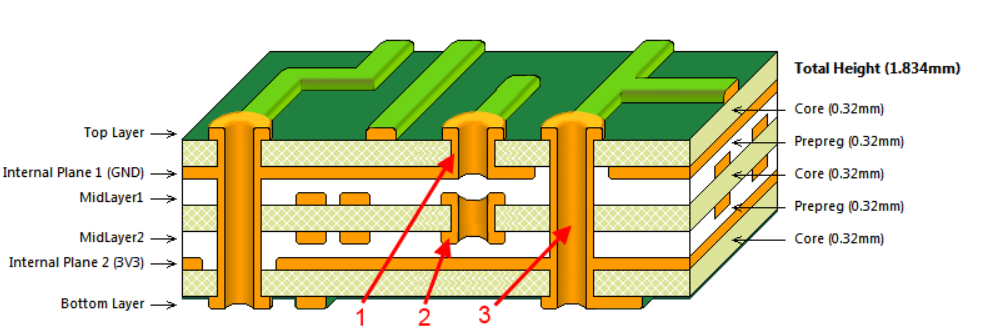

一、典型4層板層疊結構

對于常見的4層板，其層疊結構通常包括頂層、底層以及中間的兩個內層。這種結構設計旨在滿足不同信號傳輸需求，同時兼顧電源和地的分布。具體而言，頂層和底層主要負責信號走線，而中間的兩個內層則分別作為電源層和地層。這樣的安排使得電源和地形成一個緊密的夾心結構，有助于降低電源阻抗和地電位的波動，同時為信號傳輸提供穩定的參考平面。

二、高速信號優先走內層原則

在多層板設計中，高速信號的傳輸路徑規劃至關重要。高速信號通常具有較高的頻率和較快的邊沿速率，因此對信號完整性要求更為嚴格。為了減少外界干擾和信號反射，高速信號應優先考慮在內層走線。內層走線具有天然的屏蔽優勢，周圍介質較為均勻，能夠有效降低信號受到的外部電磁干擾，同時減少信號對外部空間的輻射干擾。此外，內層走線可以通過與相鄰的電源或地平面形成緊密的微帶線或帶狀線結構，進一步改善信號的傳輸特性，降低信號的阻抗和延時。

三、電源地平面夾心結構

電源和地平面的合理布局在多層板中起著關鍵作用。通常采用夾心結構，即電源層和地層緊密相鄰，形成類似三明治的結構。這種結構的優勢在于能夠提供低阻抗的電源傳輸路徑，同時地層為電源層提供了良好的回流路徑，減少了電源噪聲和地彈效應。地平面作為信號的參考平面，其穩定性和完整性對于信號質量至關重要。通過將地平面與電源平面緊密相鄰，可以有效降低電源與地之間的分布電感和分布電容，從而提高整個電源系統的穩定性和抗干擾能力。

四、相鄰層走線交叉避免技巧

在多層板中，相鄰層之間的信號走線如果處理不當，容易引發串擾和電磁兼容性問題。為了避免這些問題，設計師們通常采用一些巧妙的走線交叉避免技巧。一種常見的方法是將相鄰層的信號走線方向相互垂直，例如頂層采用水平方向走線，底層則采用垂直方向走線。這樣可以有效減少相鄰層信號線之間的耦合面積，降低串擾的可能性。此外，在布線過程中，應盡量避免在相鄰層的同一位置布置平行且長度較長的信號線。如果無法避免，可以適當增加這兩條信號線之間的間距，或者在它們之間插入地線或電源線作為隔離，以減少相互干擾。

總之，多層板的信號層分工策略是一套復雜的系統工程，設計師們需要綜合考慮信號類型、頻率特性、電源與地的布局以及電磁兼容性等多方面因素。通過合理規劃層疊結構、優化高速信號走線路徑、采用電源地平面夾心結構以及巧妙安排相鄰層走線方向和間距，能夠在多層板設計中建立起一套有序的“交通規則”，確保信號在各個層之間穩定、高效地傳輸，為電子設備的高性能運行提供堅實的基礎。
