HFSS射頻過孔三維建模全流程優化策略
在現代電子設備高速發展的背景下,PCB(印刷電路板)作為電路系統的核心載體,其設計的優劣直接關系到整個系統的性能表現。隨著信號頻率的不斷提高,射頻過孔的建模與優化成為了保障信號完整性的重要環節。HFSS 作為一種功能強大的電磁場仿真軟件,在射頻過孔的三維建模中發揮著關鍵作用。本文將深入探討在 HFSS 中進行射頻過孔三維建模的全流程優化策略,從參數設置到網格優化,全方位保障 PCB 的信號完整性。
HFSS 中過孔寄生參數提取技巧
過孔在 PCB 中主要用于實現不同層面的電氣連接,但在高頻信號傳輸過程中,過孔會產生寄生參數,如電感和電容,這些寄生參數會對信號的傳輸質量造成負面影響。在 HFSS 中,準確提取過孔的寄生參數是一項關鍵技能。
首先,要合理構建過孔的三維模型。根據實際的 PCB 設計,精確設置過孔的直徑、長度、與周圍導體的距離等幾何參數。在設置材料參數時,要依據實際使用的 PCB 材料,選擇合適的介電常數和損耗角正切值等,以確保模型的準確性。
然后,在仿真過程中,需要合理設置邊界條件和激勵源。對于射頻過孔的仿真,通常采用波端口作為激勵源,將其設置在過孔的兩端,以模擬信號的傳輸過程。同時,要合理設置輻射邊界條件,以考慮過孔在高頻下可能產生的輻射效應。
最后,通過 HFSS 的 S 參數仿真功能,可以得到過孔的 S 參數曲線。通過對 S 參數的分析,結合相關的公式,可以反推出過孔的寄生電感和電容等參數。例如,根據 S11 參數可以計算出反射系數,進而得到輸入阻抗,通過輸入阻抗的變化可以推算出寄生參數的大小。
三、網格剖分對仿真精度的影響
網格剖分是 HFSS 仿真過程中的一個關鍵步驟,其質量直接影響到仿真的精度和效率。在進行射頻過孔的建模時,合理的網格剖分策略至關重要。
首先,網格的尺寸設置要適中。如果網格過粗,會導致模型的細節特征丟失,無法準確捕捉到過孔及其周圍區域的電磁場分布情況,從而降低仿真精度;而網格過細,雖然可以提高精度,但會增加計算量和計算時間,降低仿真效率。因此,需要根據過孔的尺寸和頻率范圍,合理設置網格的最大尺寸和最小尺寸。
其次,要合理設置網格的類型。在 HFSS 中,有多種網格類型可供選擇,如結構化網格和非結構化網格等。對于射頻過孔這種具有規則幾何形狀的模型,通常采用結構化網格可以更好地適應其幾何特征,提高網格的質量和仿真精度。
此外,還可以利用 HFSS 的自適應網格剖分功能。該功能可以根據模型的電磁場分布情況,自動在關鍵區域細化網格,在場分布變化較小的區域粗化網格,從而在保證仿真精度的同時,提高仿真效率。
四、焊盤反焊盤結構優化方法
焊盤和反焊盤是射頻過孔設計中的重要組成部分,其結構的優化對于提高信號完整性和降低寄生效應具有重要意義。
焊盤的尺寸要適中。過大的焊盤可能會導致過多的銅箔與過孔連接,增加寄生電容;而過小的焊盤則可能影響焊接的可靠性。在設計焊盤尺寸時,要綜合考慮過孔的直徑、焊接工藝要求以及信號頻率等因素。一般來說,焊盤的直徑應略大于過孔的直徑,以確保良好的焊接效果和電氣連接。
反焊盤的設置是為了減少過孔與周圍導體之間的寄生電容,提高信號的傳輸特性。反焊盤的尺寸和與過孔的距離需要合理優化。增大反焊盤的尺寸可以更有效地隔離過孔與周圍導體,但過大的反焊盤可能會占用過多的 PCB 空間,影響布線。通過在 HFSS 中建立不同反焊盤尺寸和距離的模型進行仿真對比,可以找到最優的反焊盤結構參數。
五、高速 PCB 過孔諧振規避方案
在高速 PCB 設計中,過孔的諧振現象是一個不容忽視的問題。諧振會導致信號傳輸過程中出現反射和干擾,影響信號的完整性。為了規避過孔諧振,可以采取以下幾種方案。
一種常見的方法是調整過孔的尺寸和間距。通過減小過孔的直徑或增大過孔之間的間距,可以改變過孔的諧振頻率,使其遠離信號的工作頻率范圍。在 HFSS 中,可以通過仿真不同尺寸和間距的過孔模型,觀察其諧振頻率的變化,從而確定合適的參數設置。
另一種方法是在過孔附近增加去耦電容。去耦電容可以提供一個低阻抗的路徑,吸收過孔產生的諧振能量,減少諧振對信號的影響。在設計 PCB 時,要合理選擇去耦電容的容量和安裝位置,使其能夠有效地發揮作用。

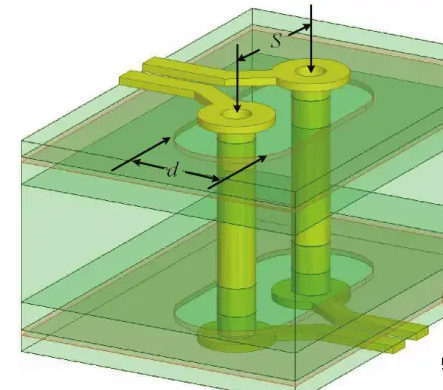

此外,還可以采用差分過孔對的設計。在高速差分信號傳輸中,合理設計差分過孔對的間距和對稱性,可以使兩個過孔之間的電磁場相互耦合和抑制,減少諧振現象的發生。通過在 HFSS 中對差分過孔對進行仿真優化,可以得到最佳的設計方案。
在 HFSS 中進行射頻過孔的三維建模全流程優化,對于保障 PCB 的信號完整性具有至關重要的作用。通過掌握過孔寄生參數提取技巧、理解網格剖分對仿真精度的影響、優化焊盤反焊盤結構以及制定高速 PCB 過孔諧振規避方案,可以有效提高射頻過孔的性能,滿足現代電子設備對高速信號傳輸?shù)囊蟆T趯?shí)際的 PCB 設計過程中,設計人員應充分利用 HFSS 等仿真工具,不斷優化頻射過孔的設計,以提高整個電路系統的穩定性和可靠性。
