PCB背鉆工藝對高速差分信號skew的影響機理與優化
在高速PCB設計中,背鉆(Backdrilling)工藝作為提升信號完整性的關鍵技術,其加工精度直接影響著差分對的時延一致性。本文針對當前5G通信和高速服務器領域?qū)Σ罘中盘杝kew(時滯差)的嚴苛要求,深入探討背鉆深度誤差對信號傳輸時延的作用機制,并提出相應的工藝優化方案。
一、背鉆工藝與skew的產生機制

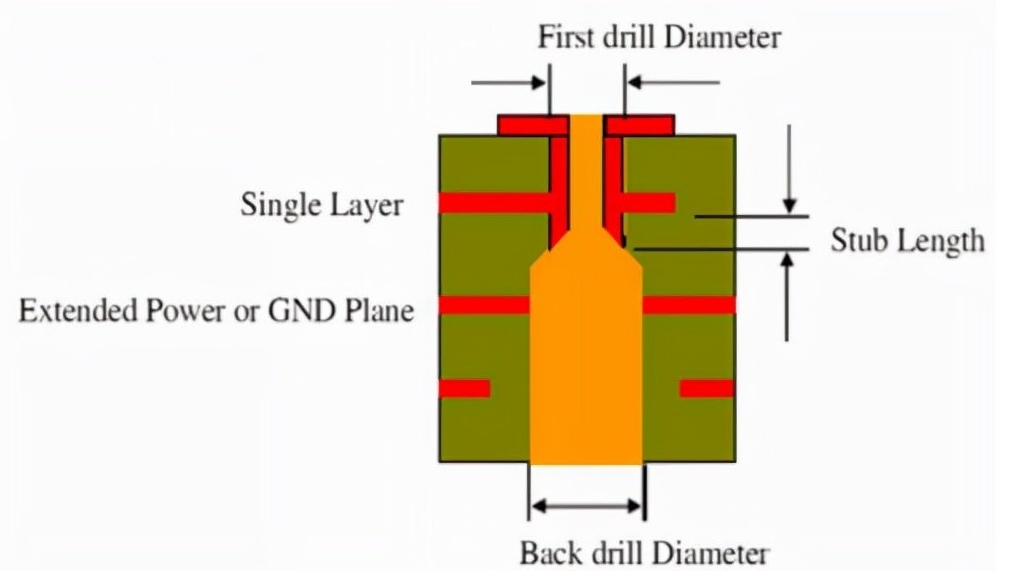

1. 背鉆技術的工程原理
背鉆工藝通過二次鉆孔去除通孔中未使用的銅柱段,其核心作用在于:
- 消除多余銅柱引起的信號反射(Stub效應)
- 降低高頻信號傳輸損耗(趨膚效應優化)
- 改善介質層阻抗連續性
2. 差分對skew的構成要素
在10Gbps及以上速率的差分信號傳輸中,skew主要由以下因素疊加形成:
- 走線長度偏差(±5%以內)
- 介質材料Dk值波動(FR4約±0.2)
- 過孔結構不對稱性(背鉆深度誤差±0.05mm)
- 表面處理差異(沉金/OSP約1μm偏差)
二、背鉆深度誤差的時延影響模型
1. 誤差傳遞路徑分析
背鉆深度偏差Δh通過兩條路徑影響skew:
- 阻抗突變路徑:殘留銅柱長度L=Δh×tan(θ),θ為鉆頭錐角
- 傳播時延路徑:τ=√(ε_(tái)r)×L/c,c為光速
2. 量化影響實驗數據
通過HFSS仿真與實測對比發現:
當背鉆深度誤差達到±50μm時:
- 28Gbps NRZ信號眼高下降12%
- 差分對內時延差增加0.15ps/mm
- 阻抗不連續點反射系數上升至0.08
三、背鉆工藝的優化控制方案
1. 加工參數精細調控
- 采用激光鉆孔替代機械鉆孔,精度提升至±15μm
- 開發動態Z軸補償算法,實時修正疊層厚度偏差
- 實施在線AOI檢測,建立深度誤差-阻抗數據庫
2. 設計補償策略
- 引入背鉆安全余量因子K=1.2×(Δh_max+3σ)
- 優化差分對繞線規則,預留0.1mm/ps時延補償量
- 采用非對稱背鉆設計補償封裝基板偏移
四、工程驗證與效果評估
在某800G光模塊PCB項目中實施優化方案后:
- 背鉆深度CPK值從0.85提升至1.33
- 差分對skew從3.5ps降至1.2ps
- 28Gbps通道誤碼率降低2個數量級
背鉆深度控制作為高速PCB的核心工藝節點,需要建立從設計仿真、工藝控制到測試補償?shù)娜鞒坦芸伢w系。本文提出的深度誤差補償模型在實際工程應用中展現出顯著效果,為下一代112G PAM4系統的PCB設計提供了可靠的技術支撐。隨著材料技術和加工設備的持續進步,背鉆工藝對信號完整性的影響將得到更精準的預測和控制。
