在現代電子設計領域，信號完整性和電磁兼容性是確保電子設備穩定運行和可靠工作的兩個關鍵因素。隨著電子技術的飛速發展，電子設備的工作頻率不斷提高，數據傳輸速率也越來越快，這使得信號完整性和電磁兼容性問題變得日益突出。特別是在PCB布線過程中，SMT（表面貼裝技術）和DIP（雙列直插式封裝技術）的應用對信號完整性和電磁兼容性有著重要影響。

一、信號完整性與電磁兼容性的基礎概念

（一）信號完整性（Signal Integrity，SI）

信號完整性是指信號在傳輸過程中能夠保持其原始形態的能力，它反映了信號在電路中傳輸?shù)馁|(zhì)量。良好的信號完整性是確保數據準確傳輸和系統穩定運行的基礎。在高速數字電路中，信號完整性問題主要包括反射、串?dāng)_、信號衰減等。反射是由于傳輸線的特性阻抗不匹配導致部分信號能量反射回信號源，引起信號的失真；串?dāng)_則是由于相鄰導線之間的電磁耦合，一個導線上的信號會干擾到另一個導線上的信號；信號衰減則是由于導線的電阻、電容和電感效應以及介質損耗等因素，導致信號在傳輸過程中逐漸減弱。

（二）電磁兼容性（Electromagnetic Compatibility，EMC）

電磁兼容性是指電子設備在其電磁環境中正常工作且不會對該環境中的其他設備造成無法接受的電磁干擾的能力。電磁兼容性問題主要涉及電磁干擾（EMI）和電磁敏感性（EMS）兩個方面。電磁干擾是指設備產生的電磁能量對其他設備的正常工作造成干擾；電磁敏感性則是指設備對周圍電磁環境中的干擾能量的承受能力。良好的電磁兼容性是確保電子設備在復雜的電磁環境中可靠工作的關鍵。

二、SMT&DIP技術在PCB布線中的應用

（一）SMT技術

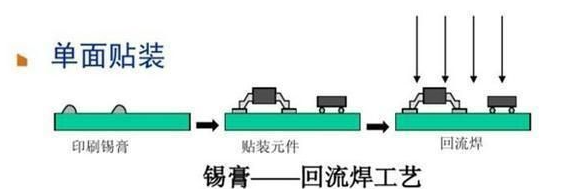

SMT技術是將表面貼裝元件直接安裝在PCB表面的一種組裝技術。它具有組裝密度高、可靠性強、成本低等優點，廣泛應用于現代電子設備的制造中。在PCB布線中，SMT技術的應用可以提高布線的靈活性和效率，同時減少信號路徑的長度和阻抗不連續性，有利于信號完整性的保持。例如，通過合理的布局和布線，可以確保信號傳輸路徑的特性阻抗保持一致，減少反射和串?dāng)_的發生。

（二）DIP技術

DIP技術是一種傳統的元件封裝形式，其特點是元件的引腳較長，適合于插件安裝和焊接。雖然DIP技術在組裝密度和成本方面不如SMT技術具有優勢，但在一些特定的應用場景中仍然被廣泛使用，如一些高可靠性要求的設備和需要頻繁插拔的場合。在PCB布線中，DIP元件的布局和布線需要考慮其引腳的長度和間距，以確保信號傳輸?shù)姆€(wěn)定性和可靠性。例如，合理安排DIP元件的位置，避免過長的信號路徑和過多的過孔，減少信號的衰減和干擾。

三、SMT&DIP布線對信號完整性與電磁兼容性的影響

（一）對信號完整性的影響

1. 阻抗匹配：在SMT和DIP布線中，保持信號傳輸路徑的特性阻抗的一致性是確保信號完整性的重要措施。對于SMT元件，由于其封裝形式較小，引腳之間的距離較短，可以通過精確的布線設計來實現良好的阻抗匹配。而對于DIP元件，由于其引腳較長，布線時需要特別注意引腳的處理，避免因引腳長度不一致導致的阻抗不匹配。

2. 布線長度與拓?fù)浣Y(jié)構：信號傳輸?shù)牟季€長度和拓?fù)浣Y(jié)構對信號完整性有著重要影響。在高速數字電路中，應盡量縮短關鍵信號的布線長度，減少信號的延遲和衰減。同時，合理的布線拓?fù)浣Y(jié)構可以有效減少信號之間的串?dāng)_。例如，采用菊花鏈拓?fù)浣Y(jié)構可以避免信號在傳輸過程中的多次反射，提高信號的穩定性。

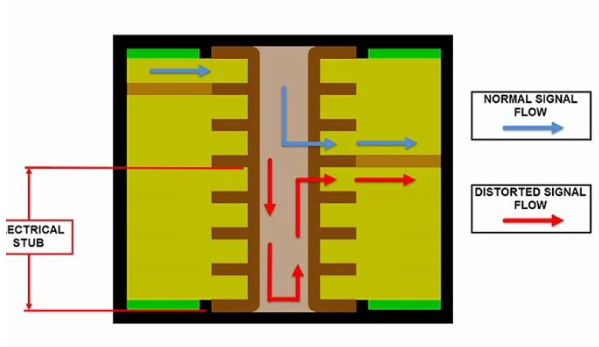

3. 過孔處理：過孔在PCB布線中是不可避免的，但過孔的存在會對信號傳輸產生一定的影響。對于SMT和DIP布線，應盡量減少過孔的使用，特別是在高速信號的傳輸路徑上。如果必須使用過孔，應采取適當?shù)奶幚泶胧邕^孔的抗反射設計、過孔的屏蔽等，以減少過孔對信號完整性的影響。

（二）對電磁兼容性的影響

1. 電磁干擾的產生與傳播：SMT和DIP布線中的不合理設計可能導致電磁干擾的產生和傳播。例如，過長的信號回路、不合理的布線間距以及缺乏屏蔽的高速信號線等都可能成為電磁干擾的源頭。在PCB布線中，應遵循電磁兼容性設計原則，合理安排信號線、電源線和地線的布局，減少電磁干擾的產生和傳播。

2. 電磁屏蔽與濾波：為了提高電子設備的電磁兼容性，常常需要采用電磁屏蔽和濾波等措施。在SMT和DIP布線中，可以通過在PCB上設置屏蔽罩、使用屏蔽材料以及在信號線上添加濾波器等方式來減少電磁干擾。例如，在高速信號線周圍設置金屬屏蔽罩，可以有效阻擋外部電磁干擾的侵入，同時減少內部信號對外部環境的干擾。

3. 電源完整性與地線設計：電源完整性和地線設計對電磁兼容性有著重要影響。不穩定的電源供應和不合理的地線布局可能導致電源噪聲和地彈噪聲的產生，進而影響設備的電磁兼容性。在SMT和DIP布線中，應確保電源線的布線寬度足夠，減少電源線的阻抗；同時，合理設計地線網絡，避免地線環路的形成，提高設備的電磁兼容性。

四、優化SMT&DIP布線以提高信號完整性和電磁兼容性

（一）采用先進的仿真工具

在PCB設計階段，利用先進的仿真工具對信號完整性和電磁兼容性進行分析和優化是一種有效的策略。這些仿真工具可以根據PCB的布局布線信息，模擬信號在傳輸過程中的各種特性，如反射、串?dāng)_、信號衰減等，以及設備的電磁兼容性性能。通過對仿真結果的分析，設計師可以在實際制造之前發現潛在的問題，并采取相應的優化措施，如調整布線參數、增加終端匹配等，從而提高產品的信號完整性和電磁兼容性。

（二）遵循設計規范與標準

在SMT和DIP布線過程中，嚴格遵循相關的電子設計規范和電磁兼容性標準是確保產品質量的關鍵。這些規范和標準涵蓋了從元件選型、布局布線到測試驗證等各個環節，為設計師提供了明確的指導和依據。例如，在高速數字電路設計中，應遵循信號完整性設計規范，合理設置信號線的布線寬度、間距和層疊結構；同時，按照電磁兼容性標準要求，進行電磁干擾的抑制和設備的抗干擾設計。

（三）持續學習與技術更新

隨著電子技術的不斷發展，新的材料、新的工藝以及新的設計理念不斷涌現。設計師需要持續學習和關注這些新技術的發展動態，及時更新自己的知識體系和設計理念。例如，新型的低損耗PCB材料、先進的封裝技術以及創新的布線拓?fù)浣Y(jié)構等都可能對信號完整性和電磁兼容性產生重要影響。通過不斷學習和實踐，設計師可以更好地應對日益復雜的電子設計挑戰，提高產品的性能和可靠性。

總之，在電子設計中，SMT&DIP布線對信號完整性和電磁兼容性有著重要影響。設計師需要深入理解信號完整性和電磁兼容性的基礎理論，掌握SMT和DIP布線的技巧和方法，并采取有效的優化策略，以確保電子設備在高速、高密度的環境下穩定可靠地工作。隨著技術的不斷進步，未來在信號完整性和電磁兼容性領域還將面臨更多的挑戰和機遇，設計師需要不斷學習和創新，為電子技術的發展做出更大的貢獻。
