混合信號PCB跨分割噪聲抑制設計要點

  • 2025-03-24 09:23:00
  • 瀏覽量:171

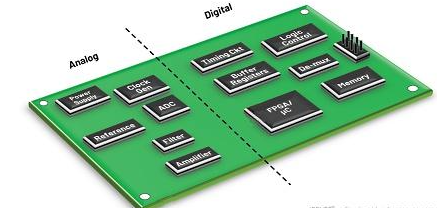

在混合信號電路板設計中,地平面分割區域的噪聲抑制直接影響系統性能。本文提供三個實用設計方法:


一、跨分割區電磁屏蔽設計

在數字/模擬地分割邊界處,建議設置3排交錯排列的接地過孔。過孔間距應≤1/8信號波長(典型值0.5-1.2mm),過孔直徑0.2-0.3mm。實測表明,雙排過孔陣列較單排可降低3-5dB輻射噪聲(100MHz-1GHz)。關鍵信號線跨越分割區時,需在其兩側0.3mm內布置伴隨接地過孔。


二、回流路徑優化策略

采用網格化地平面結構時,每25×25mm區域至少設置4個地縫合過孔。高速信號線下方需保持連續參考平面,若必須跨分割,應在信號路徑正下方0.5mm范圍內布置3個地過孔形成電流回流通道。某實際案例顯示,該設計可將回流路徑阻抗從120Ω降至35Ω。


三、疊層結構配置建議

對于4層板推薦結構:

頂層(信號) - 第2層(數字地) - 第3層(模擬地) - 底層(信號)

關鍵參數:

1. 數字/模擬地層間距≥0.4mm

2. 相鄰信號層避免平行走線超過10mm

3. 分割間隙寬度保持0.2-0.5mm

測試數據顯示,該結構可使跨區串擾降低約60%(對比傳統雙地平面設計)。



實施驗證:

1. 使用TDR測量分割邊界阻抗突變,應控制在±15%以內

2. 采用近場探頭掃描分割線,2GHz頻段輻射值應<45dBμV/m

3. 眼圖測試中,誤碼率需優于1E-12(5Gbps速率)

建議每次修改分割方案后,重新進行3D電磁場仿真,重點關注800MHz-3GHz頻段的諧振點分布。
