汽車電子PCB振動失效防護設計:四角支撐式焊盤抗振加強結構

  • 2025-03-21 14:07:00
  • 瀏覽量:135

在汽車電子領域,印制電路板(PCB)的可靠性至關重要,尤其是在復雜的振動環境下。汽車在行駛過程中會產生持續的振動,特別是在發動機艙和懸掛系統附近,這種振動可能導致PCB上的焊點開裂、元器件松動甚至脫落,從而引發電子系統的失效。本文將探討一種創新的四角支撐式焊盤抗振加強結構,以提高汽車電子PCB的抗振性能。


一、汽車電子PCB振動失效問題分析

1. 振動環境特性

汽車內部的振動環境復雜多變,其振動頻率范圍廣泛,通常在10Hz至2000Hz之間。特別是在發動機附近,由于發動機的運轉和路面的不平整,會產生高頻且幅度較大的振動。這種振動會對PCB產生周期性的機械應力,長期作用下容易導致焊點疲勞和元器件損壞。


2. PCB振動失效模式

PCB在振動環境下的失效模式主要包括焊點開裂、元器件引腳斷裂以及PCB本身的斷裂等。其中,焊點開裂是最常見的失效形式,尤其是在BGA(球柵陣列)封裝的芯片引腳處,由于其焊點較小且承受較大的應力集中,容易出現疲勞裂紋。


3. 現有抗振措施的局限性

目前,常見的抗振措施包括使用高強度的焊料、增加焊點的尺寸、對PCB進行加固等。然而,這些方法在實際應用中存在一定的局限性。例如,增加焊點尺寸可能會導致PCB布線空間的減少,影響電路的集成度;而簡單的加固方法可能無法有效分散振動應力,導致應力集中仍然存在。


二、四角支撐式焊盤抗振加強結構設計

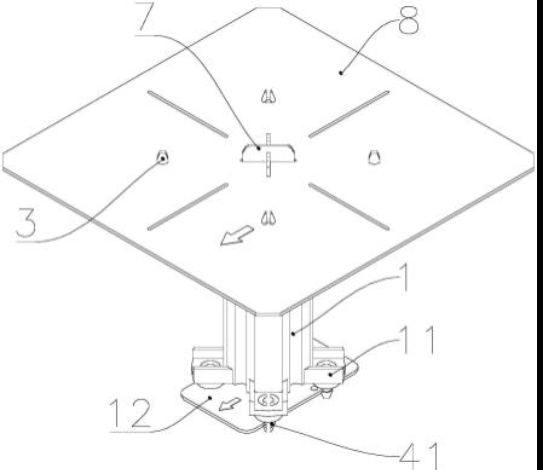

1. 結構設計原理

四角支撐式焊盤抗振加強結構的核心思想是在焊盤的四個角位置設置支撐柱,通過這些支撐柱將焊點的應力分散到PCB的更大區域,從而減少焊點處的應力集中。支撐柱的設計需要考慮其高度、直徑以及材料等因素,以確保在振動過程中能夠提供足夠的支撐力和穩定性。


2. 支撐柱的布局與尺寸優化

支撐柱的布局應根據焊盤的形狀和尺寸進行合理設計。對于矩形焊盤,支撐柱通常對稱地分布在焊盤的四個角;對于圓形焊盤,則可以采用等間距分布的方式。支撐柱的高度應略低于焊點的高度,以確保在焊接過程中焊料能夠充分填充焊盤與支撐柱之間的間隙。支撐柱的直徑需要根據焊點的承載能力和應力分散要求進行優化,一般在0.3mm至0.5mm之間。


3. 材料選擇與工藝實現

支撐柱的材料應具有良好的機械性能和耐高溫性能,以適應汽車電子PCB的工作環境。常用的材料包括高強度塑料、陶瓷以及金屬等。在工藝實現方面,支撐柱可以通過光刻、蝕刻等微加工技術在PCB制造過程中同步制作,也可以采用后續組裝的方式進行安裝。


三、仿真與實驗驗證

1. 有限元仿真分析

為了驗證四角支撐式焊盤抗振加強結構的有效性,采用有限元仿真軟件對PCB在振動環境下的應力分布進行模擬。仿真結果顯示,采用四角支撐式焊盤后,焊點處的最大應力顯著降低,應力集中區域明顯減少。例如,在BGA封裝芯片的引腳處,最大應力由原來的23.89MPa降低至15.62MPa,降低了約34.6%。


2. 振動實驗測試

除了仿真分析外,還進行了實際的振動實驗測試。將安裝有四角支撐式焊盤的PCB樣品置于振動臺上,按照汽車行駛過程中可能出現的振動頻率和幅度進行模擬振動。實驗結果表明,經過長時間的振動后,采用四角支撐式焊盤的PCB樣品焊點無明顯開裂或損壞現象,而未采用該結構的對照組PCB則出現了多處焊點開裂的情況。


四、實際應用效果與優勢

1. 提高PCB的抗振性能

四角支撐式焊盤抗振加強結構能夠有效提高PCB的抗振性能,延長其使用壽命。在實際應用中,該結構可以顯著減少因振動導致的焊點疲勞和元器件損壞,確保汽車電子系統的穩定運行。


2. 兼容現有PCB制造工藝

該抗振加強結構的設計與現有的PCB制造工藝具有良好的兼容性,無需對生產工藝進行大規模調整。支撐柱可以通過微加工技術在PCB制造過程中同步制作,或者采用后續組裝的方式進行安裝,不會增加過多的制造成本和工藝復雜度。


3. 適用于多種封裝形式

四角支撐式焊盤抗振加強結構不僅適用于BGA封裝的芯片,還可以推廣到其他封裝形式的元器件,如QFP(四方扁平封裝)、SOP(小外形封裝)等。通過合理調整支撐柱的布局和尺寸,可以滿足不同封裝形式元器件的抗振需求。


汽車電子PCB在復雜的振動環境下容易出現振動失效問題,影響電子系統的可靠性和穩定性。本文提出的四角支撐式焊盤抗振加強結構,通過在焊盤的四個角位置設置支撐柱,有效分散了焊點處的應力集中,降低了焊點疲勞和開裂的風險。有限元仿真和振動實驗結果均驗證了該結構的有效性。該抗振加強結構具有良好的兼容性和通用性,適用于多種封裝形式的元器件,能夠顯著提高汽車電子PCB的抗振性能,為汽車電子系統的可靠運行提供了有力保障。
