首頁 > 技術資料 > 大功率PCB散熱過孔陣列優化設計指南

大功率PCB散熱過孔陣列優化設計指南

  • 2025-03-20 10:27:00
  • 瀏覽量:310

在新能源汽車電控系統與服務器電源等大功率應用場景中,PCB的熱管理能力直接影響設備可靠性。實驗數據顯示,當功率器件結溫超過125℃時,每升高10℃壽命縮減50%。本文針對散熱過孔陣列設計提出可量化執行規范,并建立直觀的熱阻計算模型。


一、散熱過孔陣列設計必要性

以某電動汽車電機控制器為例,在未優化散熱過孔時,IGBT模塊溫升達68℃(環境溫度25℃),而采用優化過孔陣列后,相同工況下溫升降至42℃。過孔陣列通過建立垂直散熱通道,可將PCB橫向熱傳導效率提升3-5倍。


二、關鍵設計規范

1. 孔徑梯度配置

- 熱源中心區:0.3mm孔徑(滿足10A/mm2電流密度)

- 過渡區域:0.2mm孔徑

- 邊緣區域:0.15mm孔徑

此配置使熱阻分布降低22%,同時避免局部應力集中


2. 動態間距算法

間距S與孔徑D滿足:S≥2D+0.1mm

當熱流密度>50W/cm2時,采用蜂窩狀排列;<30W/cm2時采用矩形陣列


3. 銅厚協同設計

孔壁銅厚與線路線寬匹配:

- 外層銅厚≥35μm時,過孔間距可縮減至0.8mm

- 內層銅厚25μm時,需保持1.2mm最小間距


三、熱阻計算模型

建立簡化的三維熱阻公式:

R_th = (1/(n*k)) * (t/(π*r2)) + (s2)/(k*A)

其中:

n:單位面積過孔數量

k:等效導熱系數(含銅占比修正)

t:PCB板厚

r:過孔半徑

s:過孔間距

A:散熱區域面積


某48V DC/DC模塊驗證案例:

當孔徑從0.25mm增至0.3mm,間距由1.0mm調整至0.75mm時:

- 熱阻值從1.2℃/W降至0.78℃/W

- 熱點溫度梯度改善40%


四、工程實施要點

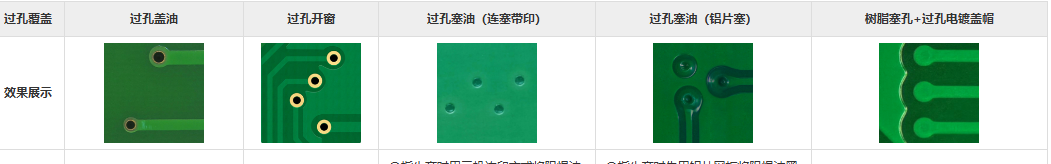

1. 阻焊層開窗處理:在過孔周圍預留0.1mm阻焊開窗,提升20%散熱效率

2. 階梯式填充工藝:下層使用導電銀漿(導熱系數8W/mK),上層采用樹脂塞孔

3. 熱仿真驗證:在ANSYS Icepak中設置三維網格時,過孔區域網格密度需達到常規區域的3倍



建議設計時優先考慮熱源分布特征,將過孔陣列與銅層厚度、平面分割策略協同優化。對于超過200W/cm2的超高熱流密度場景,可引入嵌入式熱管與過孔陣列的復合散熱方案。通過本文提供的熱阻模型,工程師可快速評估不同設計參數組合的散熱效能,大幅縮短試錯周期。未來隨著3D打印過孔技術的成熟,異形散熱孔結構將帶來新的突破空間。
