首頁 > 技術資料 > PCB金手指的鍍層工藝:硬金與軟金的秘密

PCB金手指的鍍層工藝:硬金與軟金的秘密

  • 2025-03-19 11:08:00
  • 瀏覽量:374

在PCB(印刷電路板)制造領域,金手指作為關鍵的連接部件,其鍍層工藝直接影響著電路板的性能和壽命。金手指的鍍層主要分為硬金和軟金兩種,它們在成分、特性及應用場景上存在顯著差異。

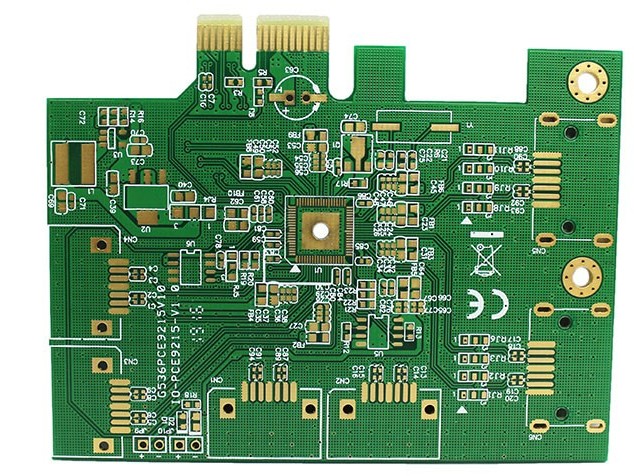

(6層金手指PCB)

一、硬金與軟金的定義與特性

硬金:

硬金是一種含鈷或鎳的合金,其厚度通常在1-3微米之間。這種合金的加入使得硬金具有較高的硬度和耐磨性,能夠承受頻繁的機械摩擦和插拔操作。因此,硬金被廣泛應用于需要高可靠性和長壽命的連接場景,如顯卡、內存條等電腦硬件設備。


軟金:

軟金則是純度在99.9%以上的純金,具有良好的延展性和導電性。然而,由于其質地較軟,容易在使用過程中被劃傷或磨損,因此更適合用于焊接場景,如芯片封裝等,這些場景對耐磨性要求相對較低,但對導電性和焊接性能有較高要求。


二、工藝細節

在進行電鍍之前,無論是硬金還是軟金,都需要先在金手指表面鍍上一層鎳。這層鎳的主要作用是防止底層的銅發生遷移,從而確保金層與銅基材之間的良好結合力和穩定性。對于硬金的電鍍,通常采用脈沖電鍍技術,這種方法能夠有效提升鍍層的均勻性,減少傳統直流電鍍中可能出現的鍍層不均勻問題,從而提高產品質量和可靠性。相比之下,軟金的電鍍過程相對簡單,直接進行純金的電鍍即可。


此外,硬金的制造成本比軟金高出約30%-50%,這主要是由于合金成分的添加以及更復雜的電鍍工藝所導致的。


三、行業趨勢

隨著電子設備的不斷發展和市場競爭的加劇,PCB制造商們在追求高質量的同時,也在努力降低生產成本。為此,部分廠商開始采用“選擇性鍍金”的策略,即僅在金手指的觸點區域鍍上硬金,而在其他非關鍵區域則采用成本較低的鍍層材料或減少鍍層厚度。這種做法不僅能夠滿足金手指在高頻插拔場景下的性能要求,還能有效降低整體生產成本,提高產品的市場競爭力。


總之,PCB金手指的鍍層工藝在電子制造中起著至關重要的作用。硬金和軟金各有其特點和適用場景,通過合理選擇和優化工藝細節,以及緊跟行業發展趨勢,制造商們能夠生產出性能優異、成本合理的PCB產品,以滿足日益增長的市場需求。
