PWM驅動電路的PCB輻射抑制

  • 2025-03-19 10:43:00
  • 瀏覽量:226

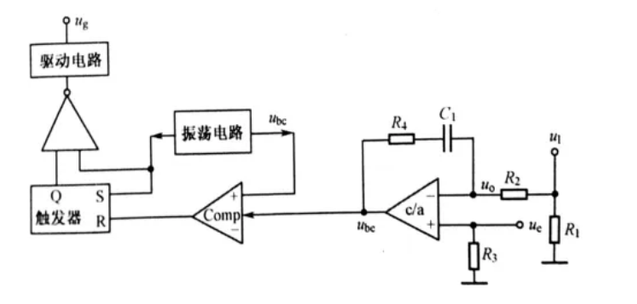

在PCB設計中,PWM驅動電路的輻射抑制是一個關鍵問題。PWM信號的快速上升和下降沿會產生高頻噪聲,從而導致電磁干擾(EMI)。為了有效抑制PWM驅動電路的輻射,可以采取以下措施:


1. 優化布局:將噪聲源元件(如MOSFET)與敏感元件(如微控制器)分開,減少它們之間的耦合路徑。合理安排元件位置,避免長距離的信號傳輸,以降低輻射風險。

2. 使用屏蔽技術:在噪聲源周圍設置屏蔽罩或使用屏蔽材料,可以有效阻擋電磁波的傳播。例如,使用金屬屏蔽罩將MOSFET等噪聲源元件包圍起來,減少其對周圍元件的干擾。

3. 增加濾波電路:在PWM信號的輸出端增加濾波電路,如低通濾波器或共模扼流圈,可以有效濾除高頻噪聲成分,降低輻射強度。

4. 選擇合適的元件:使用具有較低電磁輻射特性的元件,如屏蔽電感、低噪聲MOSFET等,有助于從源頭上減少輻射。

5. 控制信號完整性:確保PWM信號的完整性,避免信號反射和振鈴,減少高頻噪聲的產生。合理設計信號線的阻抗匹配,使用終端電阻等方法可以有效改善信號質量。



MOSFET開關環路的磁通最小化布局:

MOSFET開關環路中的磁通量是影響EMI的重要因素之一。為了最小化磁通量,從而降低EMI,可以采取以下布局策略:

1. 縮短導線長度:盡量縮短MOSFET與相關元件(如電感、電容)之間的連接導線長度,減少環路面積,從而降低磁通量。

2. 優化元件位置:合理安排MOSFET、電感和電容的位置,使它們形成緊湊的布局,避免不必要的迂回布線。

3. 使用多層板設計:利用多層PCB的優勢,將開關環路布置在相鄰的內層,通過地平面的屏蔽作用,減少磁通量的泄漏。

4. 增加地平面覆蓋:在開關環路周圍增加地平面覆蓋,利用地平面的低阻抗特性,形成回流路徑,減少磁通量的產生。

5. 采用差分布線:對于開關環路中的關鍵信號線,采用差分布線方式,可以有效抵消磁場的相互影響,降低磁通量。


死區時間調整對PCB近場輻射的影響:

死區時間是指在MOSFET開關過程中,兩個MOSFET同時截止的時間間隔。合理調整死區時間對PCB近場輻射有重要影響:

1. 減少開關噪聲:適當增加死區時間,可以避免兩個MOSFET同時導通導致的直通電流,減少開關噪聲的產生,從而降低近場輻射。

2. 優化電磁兼容性:通過調整死區時間,使開關過程更加平滑,減少高頻諧波的產生,改善電磁兼容性。

3. 平衡效率與輻射:死區時間的調整需要在效率和輻射之間取得平衡。過長的死區時間可能導致效率降低,而過短的死區時間則可能增加輻射。

4. 結合布局優化:在調整死區時間的同時,配合合理的PCB布局,如縮短開關節點的布線長度、增加地平面覆蓋等,可以進一步降低近場輻射。


多層板中分散式去耦電容矩陣設計:

在多層PCB設計中,采用分散式去耦電容矩陣可以有效提高電源的穩定性和信號的完整性:

1. 均勻分布電容:將去耦電容均勻分布在電源層和地平面之間,形成矩陣式布局,確保每個關鍵點都有足夠的去耦電容支持。

2. 選擇合適電容值:根據電路的需求,選擇不同容值的電容進行組合,以覆蓋不同的頻率范圍,提供更全面的去耦效果。

3. 優化布線路徑:確保去耦電容的連接路徑盡可能短且直接,減少寄生電感和電阻的影響,提高去耦效率。

4. 考慮高頻特性:在高頻應用中,選擇具有低等效串聯電阻(ESR)和低等效串聯電感(ESL)的電容,以更好地抑制高頻噪聲。

5. 結合屏蔽技術:在分散式去耦電容矩陣的基礎上,結合屏蔽技術,如在關鍵區域設置屏蔽罩,進一步提高EMI抑制效果。
