在高密度PCB設計中，地網縫合點的電磁優化至關重要。地網縫合點的主要作用是將不同部分的地平面連接起來，確保整個地平面的電位一致性，減少電磁干擾（EMI）和電磁兼容性（EMC）問題。通過合理設置縫合點，可以有效降低地平面的阻抗，提高電流的分布均勻性，從而優化PCB的電磁性能。

地平面電流分布與縫合過孔密度的關聯

地平面電流分布的均勻性直接影響PCB的電磁性能?？p合過孔密度是影響電流分布的關鍵因素之一。較高的縫合過孔密度可以提供更多的電流路徑，使電流在地平面上分布更加均勻，減少電流集中區域，從而降低地平面的阻抗和電磁干擾。然而，過高的縫合過孔密度可能會增加PCB的制造成本和設計復雜度。因此，需要在電流分布均勻性和成本之間找到一個平衡點。

基于趨膚效應的縫合點間距計算公式

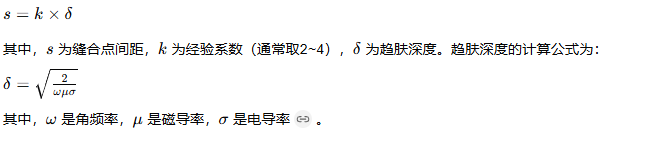

趨膚效應是指交流電流在導體中流動時，傾向于集中在導體表面的現象。在高頻信號環境下，趨膚效應更加明顯，影響電流的分布和地平面的阻抗。根據趨膚效應，可以推導出縫合點間距的計算公式。一般來說，縫合點間距應小于趨膚深度的一定倍數，以確保電流能夠均勻分布。具體的計算公式如下：

通孔/盲孔/背鉆孔對地阻抗的影響對比

在PCB設計中，通孔、盲孔和背鉆孔是常見的連接方式，它們對地阻抗的影響各有不同。通孔是從PCB的一面穿透到另一面的孔，提供良好的電氣連接，但會增加地平面的寄生電感和電容。盲孔只從表面延伸到內層，不會穿透整個PCB，因此對地阻抗的影響較小。背鉆孔是在通孔的基礎上，從另一面鉆出一部分，以減少通孔的長度，從而降低寄生參數。在實際設計中，應根據具體需求和頻率特性選擇合適的連接方式，以優化地平面的阻抗特性。
