電源完整性(PI)對高速設計的影響
一、電源噪聲與同步開關噪聲(SSN)的產生機理
(一)電源噪聲的產生
在高速PCB設計中,電源噪聲是一個關鍵問題,它會對系統的穩定性和可靠性產生重大影響。電源噪聲的產生有多種原因,其中之一是電源分配網絡(PDN)的阻抗不匹配。當電流在PDN中流動時,由于存在寄生電感和電阻,會導致電壓降和波動,從而產生噪聲。此外,數字電路中的快速信號切換也會引起瞬態電流變化,進一步加劇電源噪聲的產生。
(二)同步開關噪聲(SSN)的產生機理
同步開關噪聲(Simultaneous Switching Noise,SSN)是指在數字電路中,當大量輸出驅動器同時切換狀態時產生的電源噪聲。這種噪聲主要發生在集成電路的電源與地平面之間,通常在高速數字電路和系統中尤為明顯。當信號從低電平切換到高電平時,需要從電源模塊吸收能量,電流開始流動。然而,由于互連設計并非理想,電源走線上存在阻抗,會阻擋電流立刻到達芯片引腳。此外,寄生電感也會使電路在開關電流的存在下帶來電壓波動,形成電壓噪聲。I/O開關速度越快,瞬時電流變化越快,在電流回路上產生的噪聲越大。這種噪聲會通過電源系統傳播,影響整個系統的性能。
二、電源分配網絡(PDN)設計與去耦電容優化
(一)PDN設計的重要性

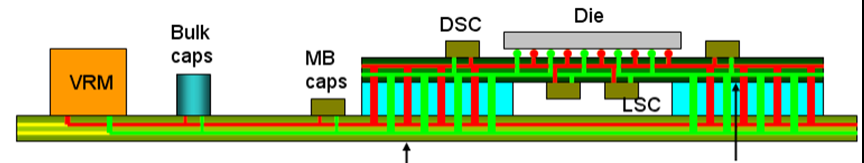

電源分配網絡(PDN)的設計對于確保良好的電源完整性至關重要。PDN包括從電壓調節模塊(VRM)到負載芯片(IC)的互聯網絡及其上的所有器件,如PCB走線、電容、過孔等。PDN的設計目標是將電源噪聲控制在一個很小的容差范圍內,實時響應負載對電流的快速變化,從而為芯片提供干凈穩定的電壓,并為其他信號提供低阻抗的回流路徑。
(二)去耦電容的優化
去耦電容在PDN設計中起著至關重要的作用。它們的主要功能是為高頻瞬變交流信號提供低電感的旁路,從而減少SSN。在系統頻率小于300-400MHz時,去耦電容可以起到抑制頻率、濾波和阻抗控制的作用。然而,在高頻條件下,除了增加去耦電容外,還需要通過優化電路板的層間距設計及布局布線等方法來降低電源和地噪聲。去耦電容的合理布局和選型對于提高電源完整性至關重要。
三、頻域阻抗分析工具(如PowerSI)的使用方法
(一)頻域阻抗分析的重要性
頻域阻抗分析是評估和優化PDN性能的關鍵步驟。通過分析PDN在不同頻率下的阻抗特性,可以識別出可能導致電源噪聲的諧振點和阻抗峰值。這對于確保PDN在所需頻率范圍內提供低阻抗路徑至關重要。
(二)PowerSI的使用方法
PowerSI是一款功能強大的電源完整性分析工具,它可以幫助工程師在設計階段評估和優化PDN的性能。使用PowerSI進行頻域阻抗分析的一般步驟包括:
1. 導入PCB設計文件和相關元件模型。
2. 設置分析頻率范圍和參數。
3. 運行頻域阻抗分析,生成阻抗曲線。
4. 評估阻抗曲線,識別阻抗峰值和諧振點。
5. 根據分析結果,調整PDN設計,如優化去耦電容布局、調整層疊結構等。
6. 重復分析和優化過程,直到達到預期的阻抗特性。
通過使用PowerSI等頻域阻抗分析工具,工程師可以在設計階段發現潛在的電源完整性問題,并采取相應的優化措施,從而提高系統的穩定性和可靠性。
