盲埋孔技術:HDI板高密度互連的核心設計

  • 2025-03-18 09:30:00
  • 瀏覽量:317

在高密度互連(HDI)板領域,盲埋孔技術無疑是實現復雜電路設計的關鍵所在。它就像是在電路板內部構建了一座座隱蔽而高效的橋梁,讓電信號能夠在不同層級之間精準傳遞。今天,就讓我們一同深入探究這一核心技術。

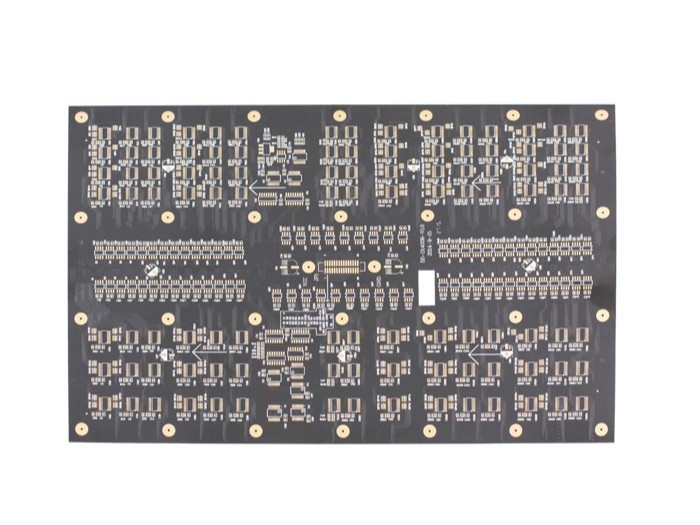

(盲埋HDI)

盲埋孔主要分為兩類:盲孔與埋孔。盲孔如同連接外部世界與內部世界的通道,它一端位于電路板的外層,另一端則深入至內層,實現了外層與內層之間的電氣連接。而埋孔則完全隱藏在電路板的內層之間,用于連接相鄰的內層。從工藝角度來看,兩者的差異主要體現在制程難度和精度控制上。盲孔由于貫穿外層與內層,需要更精準的對位,以確保與外層線路的準確連接;而埋孔則更側重于內層之間的精準對接,對內層疊層的平整度和厚度均勻性要求極高。


在設計盲埋孔時,芯板厚度匹配是首要考慮的因素。芯板厚度直接影響盲埋孔的深度以及與之相連的線路的可靠性。如果芯板過厚,可能導致鉆孔過程中孔壁的損傷;而芯板過薄,則可能影響電路板的整體強度和散熱性能。電鍍銅厚的控制同樣至關重要,一般平均控制在20μm左右。電鍍銅厚不足,會導致孔壁的導電性能不佳,影響信號傳輸質量;而電鍍銅厚過度,則可能引起應力集中,導致線路板在使用過程中出現開裂等問題。


以常見的6層機械盲埋孔板為例,其結構設計需要綜合考慮各層的功能需求和制造工藝。在疊層設計時,先確定芯板的厚度和材料,再根據盲埋孔的位置和尺寸,合理規劃各層線路的布局。在制造過程中,先進行芯板的制作,然后通過鉆孔、電鍍等工藝形成盲埋孔,最后完成外層線路的制作。整個流程需要嚴格控制每一步的精度,確保盲埋孔的質量和性能。


總之,盲埋孔技術是HDI板設計中的核心環節,它不僅關系到電路板的性能和可靠性,還直接影響到產品的成本和制造周期。隨著電子設備的不斷小型化和高性能化,盲埋孔技術也將不斷創新和發展,為高密度互連電路的設計提供更強大的支持。
