PCB疊層方案四維評估模型

  • 2025-03-17 09:54:00
  • 瀏覽量:192

在現代PCB設計中,四層板的疊層方案對于電路的性能和可靠性起著關鍵作用。一個合理的疊層方案能夠有效提升信號完整性、熱管理能力、電磁兼容性(EMC),同時控制成本。

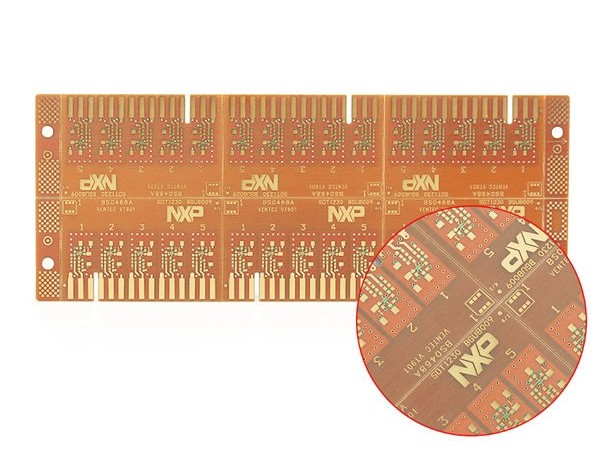

4層P材質VT901 PCB電路板2.jpg

一、信號完整性維度:參考平面連續性評分

信號完整性(Signal Integrity, SI)是指信號在信號線上的質量,即信號在電路中以正確的時序和電壓作出響應的能力。在四層板設計中,參考平面的連續性對信號完整性至關重要。參考平面通常為地平面或電源平面,它們?yōu)樾盘柼峁┝嘶亓髀窂健H绻麉⒖计矫娲嬖诓贿B續性,如分割、過孔等,會導致信號的阻抗變化,從而引起信號反射和串?dāng)_。


為了評估參考平面的連續性,可以采用評分系統。評分標準可以基于參考平面的完整性、過孔的數量和分布、以及信號線與參考平面的接近程度等因素。例如,一個完整的地平面得分為10分,每出現一個過孔或分割則扣分,扣分的多少取決于其對信號回流路徑的影響程度。


二、熱管理維度:電源層銅厚與過孔散熱系數

在PCB設計中,熱管理是確保電路穩定運行的重要因素。電源層的銅厚直接影響其散熱能力。較厚的銅層能夠更好地傳導熱量,降低溫度。同時,過孔的設計也對散熱有重要影響。過孔可以作為熱傳導的通道,將熱量從內部層傳導到外部層,從而提高散熱效率。


為了評估熱管理性能,可以計算電源層銅厚與過孔散熱系數的綜合指標。電源層銅厚越大,過孔散熱系數越高,熱管理性能越好。過孔散熱系數可以通過過孔的直徑、數量和分布來計算。較大的過孔直徑和更多的過孔數量能夠提高散熱效率。


三、EMC維度:近場輻射強度預測值

電磁兼容性(Electromagnetic Compatibility, EMC)是指設備在電磁環境中正常工作的能力,以及不對其他設備產生電磁干擾的能力。在四層板設計中,近場輻射強度是一個重要的EMC指標。近場輻射主要由高速信號線和不連續的參考平面引起。


為了預測近場輻射強度,可以使用電磁仿真軟件進行分析。通過建立PCB的三維模型,模擬信號傳輸過程中的電磁場分布,從而預測近場輻射強度。根據仿真結果,可以對設計進行優化,如調整信號線的位置、增加屏蔽措施等,以降低近場輻射強度。


四、成本維度:特殊工藝附加費計算模型

在PCB制造過程中,特殊工藝如厚銅箔、特殊過孔設計等會增加制造成本。為了評估不同疊層方案的成本效益,需要建立一個特殊工藝附加費計算模型。


該模型可以考慮以下因素:銅箔厚度、過孔直徑和數量、以及特殊材料的使用等。通過計算這些因素對制造成本的影響,可以得出不同疊層方案的成本增幅。例如,使用較厚的銅箔會增加材料成本和加工難度,從而導致成本增加。同樣,更多的過孔和特殊的過孔設計也會增加制造成本。


四層板疊層方案的評估是一個多維度的復雜過程。通過建立包含23項指標的四維評估模型,可以從信號完整性、熱管理、EMC和成本四個方面全面評估疊層方案的優劣。在實際設計中,設計者需要根據具體的應用需求和成本限制,選擇最合適的疊層方案,以實現最佳的電路性能和可靠性。
