在現代電子設計領域，PCB（印刷電路板）的性能優化至關重要，尤其是在高速、高密度的電路設計中。四層板疊層結構作為一種常見的設計形式，其優化策略涉及到多個物理場的協同考慮，包括信號完整性、電源完整性以及熱管理等方面。本文將結合HyperLynx阻抗檢查與穩態熱阻模型，深入探討阻抗連續性與熱傳導路徑的耦合效應，以期為四層板疊層結構的優化設計提供有益的參考。

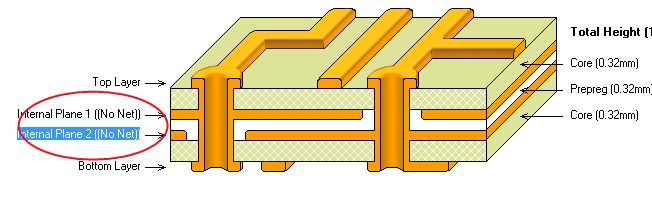

一、四層板疊層結構概述

四層板疊層結構通常包含兩個信號層和兩個內部層，這兩個內部層一般用于電源和地的布線。這種結構在滿足大多數電子設備需求的同時，能夠提供較好的信號完整性和電磁兼容性。常見的四層板疊層方案有多種，如信號-地-電源-信號、信號-電源-地-信號等，不同的疊層方案適用于不同的設計需求和應用場景。

二、HyperLynx阻抗檢查在四層板設計中的應用

HyperLynx是一款廣泛使用的PCB仿真工具，能夠對PCB的信號完整性進行有效的分析和檢查，其中阻抗檢查是其重要的功能之一。在四層板設計中，通過HyperLynx的阻抗檢查功能，可以精確地分析信號線的特性阻抗，確保其符合設計要求，從而避免由于阻抗不匹配導致的信號反射等問題，提高信號的傳輸質量。例如，在高速信號傳輸?shù)膱鼍跋拢鏛VDS、PCIe等，對阻抗的控制尤為關鍵，HyperLynx可以幫助設計人員在設計階段就發現潛在的阻抗問題，并進行相應的調整和優化。

三、穩態熱阻模型與四層板的熱管理

在電子設備運行過程中，芯片等元件會產生熱量，若熱量不能及時散發，將導致元件溫度升高，影響其性能和可靠性。穩態熱阻模型是分析和預測PCB熱性能的重要工具，它能夠幫助設計人員了解熱量在PCB中的傳導路徑和分布情況。對于四層板而言，合理的熱傳導路徑設計至關重要，這涉及到銅箔的分布、散熱孔的設置以及與散熱片等外部散熱裝置的連接等方面。通過優化熱傳導路徑，可以有效地降低芯片到PCB以及到外部環境的熱阻，提高散熱效率，確保元件在合適的溫度范圍內工作。

四、阻抗連續性與熱傳導路徑的耦合效應分析

在四層板疊層結構中，阻抗連續性和熱傳導路徑之間存在著復雜的耦合效應。一方面，良好的阻抗連續性有助于信號的穩定傳輸，減少信號完整性問題，而信號傳輸過程中的功耗和發熱又會受到熱傳導路徑的影響。另一方面，熱傳導路徑的設計不僅影響著元件的散熱效果，還可能間接影響到PCB的電氣性能，如由于溫度變化導致的材料特性改變進而影響阻抗等。因此，在進行四層板疊層結構的優化設計時，需要綜合考慮阻抗連續性和熱傳導路徑的相互作用，通過協同優化策略來實現兩者之間的最佳平衡，以滿足電子設備對高性能和高可靠性的要求。

綜上所述，對四層板疊層結構進行多物理場協同優化是提升PCB性能的關鍵環節。通過合理運用HyperLynx阻抗檢查和穩態熱阻模型等工具和方法，深入分析阻抗連續性與熱傳導路徑的耦合效應，設計人員可以制定出更加科學、有效的優化策略，從而提高四層板PCB的整體性能和競爭力，滿足日益增長的電子設備性能需求。
