PCBA貼片不良防治:智能檢測技術的精準出擊
在智能手機主板、智能手表控制模塊等精密電子產品中,哪怕0.1毫米的貼片偏差都可能導致整機報廢。隨著電子元件尺寸縮小至01005(0.4mm×0.2mm)級別,PCBA貼片不良防治已從"人工排查"轉向"智能預防"時代。
一、檢測技術三劍客:各顯神通的缺陷捕捉術

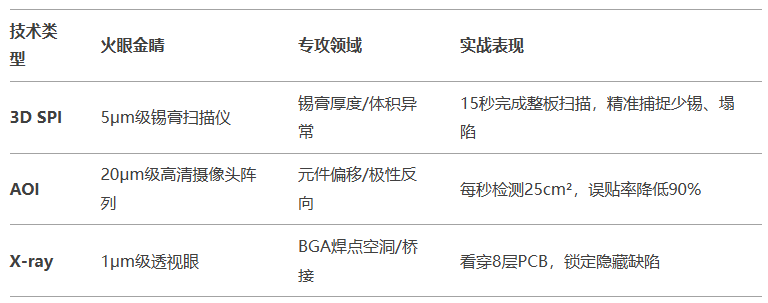

現代電子產線通過3D SPI→AOI→X-ray三級檢測體系,形成質量管控閉環:
二、缺陷殲滅戰:三級檢測的實戰推演
以智能手表主控板生產為例,質量防線這樣展開:
1. 首道防線(3D SPI)
在錫膏印刷后,3D激光掃描儀構建錫膏三維模型。當檢測到FPC連接器位置錫膏體積不足70%時,系統自動調整刮刀壓力(±15%補償量),同時標記異常點位供復檢。
2. 二道關卡(AOI)
貼片完成后,12組500萬像素?cái)z像頭從多角度拍攝。針對0402電阻極性反向(發生率0.02%),設備通過特征比對在0.5秒內鎖定問題元件,機械臂精準剔除不良品。
3. 終極透視(X-ray)
對BGA芯片進行斷層掃描,當檢測到中央焊點空洞率28%(標準<25%),自動優化回流焊溫度曲線,將第二溫區升溫速率從2℃/s調至1.5℃/s,空洞率降至18%。
三、智能工廠的進化:從檢測到預測的跨越
領先企業正通過三大創新構建"防患未然"的質量體系:
1. 缺陷預測大腦(MES系統)
某車載控制器工廠接入10萬+檢測數據后,系統自動生成"質量熱力圖":發現連接器區域在環境濕度>60%時,虛焊風險提升3倍。據此提前開啟車間除濕系統,不良率下降40%。
2. 自適應補償系統
當SPI檢測到0.15mm厚FPC基板導致錫膏擴散異常時,設備自動切換專用印刷程序,刮刀角度從60°調整為55°,壓力從6kg調整為5.2kg,使錫膏成型合格率從82%提升至97%。
3. 深度學習AOI
傳統AOI常將反光焊點誤判為缺陷(誤報率2.1%)。引入卷積神經網絡后,通過對10萬張樣本的學習,可準確區分正常反光與真實缺陷,誤報率降至0.3%,復檢人力減少70%。
四、未來工廠的質檢革命
前沿技術正重塑質量管控模式:
- 量子點傳感技術:在焊料中植入納米級示蹤粒子,實時監測焊接狀態
- 全息掃描AOI:通過激光干涉生成元件三維全息圖,偏移檢測精度達0.5μm
- 自愈型焊料:內含微膠囊修復劑,在檢測到微裂紋時自動釋放修復物質
