在電子制造領域，高密度互連（HDI）PCB技術正逐漸成為主流，它能夠在更小的板上集成更多的元件，滿足現代電子設備對小型化和高性能的需求。然而，HDI PCB的廣泛應用也給SMT（表面貼裝技術）工藝帶來了諸多挑戰，特別是在微孔設計、超細間距元件的錫膏印刷以及精細線路的成像等方面。本文將深入探討這些挑戰，并分析相應的解決對策。

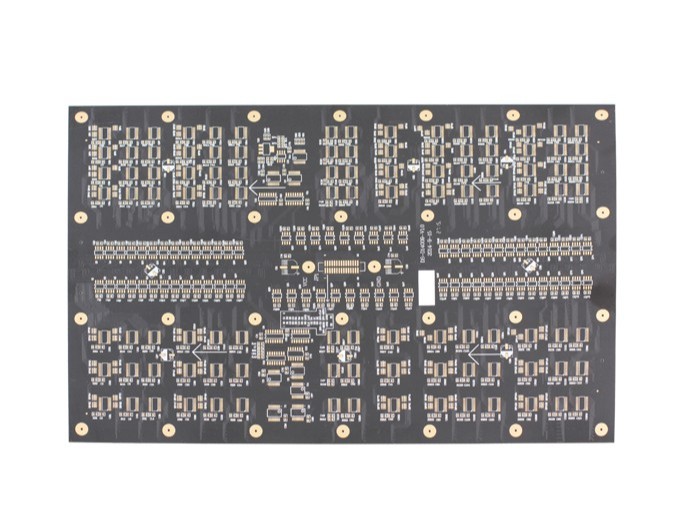

（多層盲孔HDI）

一、HDI板的微孔設計對貼片精度的影響

HDI PCB通常采用微孔設計，如盲孔和埋孔，以實現高密度布線和多層互連。這些微孔的直徑通常在幾十微米到幾百微米之間，比傳統通孔小得多。微孔設計雖然提高了布線密度，但也對SMT工藝中的貼片精度提出了更高要求。

盲孔與埋孔的挑戰：

盲孔只連接PCB的外層和內層，而不貫穿整個板；埋孔則僅連接內部層，外層不可見。這種設計使得元件在貼裝時需要更高的對準精度，否則容易出現貼片偏移或虛焊等問題。特別是對于多層HDI板，層間對準的難度進一步增加，可能導致信號傳輸路徑的中斷或電氣連接不良。

解決對策：

為應對微孔設計帶來的貼片精度挑戰，可以采取以下措施：

高精度貼片設備：使用具備更高分辨率和對準精度的貼片機，能夠有效減少貼片偏移。一些先進的貼片機配備有高精度的視覺對準系統，可以在貼裝過程中實時監測和調整元件的位置。

優化設計規則：在PCB設計階段，遵循嚴格的HDI設計規范，確保微孔的位置和尺寸與元件的焊盤精確匹配。例如，采用標準化的微孔直徑和間距，避免過于復雜的孔結構。

引入對準標記：在PCB上設置專門的對準標記，幫助貼片機在貼裝過程中進行精確的定位。這些標記可以是光學可識別的圖案，與貼片機的視覺系統配合使用。

 二、超細間距元件的錫膏印刷解決方案

隨著電子元件的不斷微型化，超細間距元件（如0.3mm pitch）的應用越來越廣泛。這些元件的引腳間距極小，對錫膏印刷的精度和質量提出了極高的要求。

錫膏印刷的挑戰：

超細間距元件的焊盤面積小，引腳間距窄，傳統的錫膏印刷方法容易導致錫膏過多或過少，進而引發短路或開路等問題。此外，錫膏的粘度、顆粒大小以及印刷模板的厚度等參數對印刷效果也有顯著影響。

解決方案：

針對超細間距元件的錫膏印刷，可以采取以下措施：

優化印刷模板設計：使用激光切割的超薄不銹鋼模板，能夠?qū)崿F(xiàn)更高的開口精度和更薄的模板厚度。模板的開口尺寸應與元件的焊盤尺寸精確匹配，以確保錫膏的適量沉積。

選擇合適的錫膏：選用專為超細間距元件設計的低粘度、細顆粒錫膏。這種錫膏具有更好的流動性和填充性，能夠在狹窄的引腳間距中均勻分布。

調整印刷參數：根據元件特性和錫膏特性，優化印刷速度、壓力和刮刀角度等參數。例如，降低印刷速度可以提高錫膏的填充效果，但需要平衡生產效率。

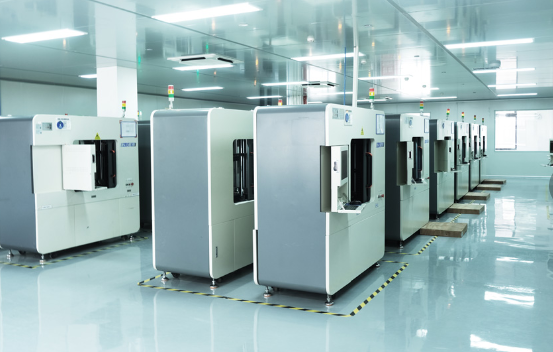

三、激光直接成像（LDI）技術在精細線路中的應用

HDI PCB的制造需要高精度的線路成像技術，以確保復雜的布線圖案能夠準確地轉移到PCB上。激光直接成像（LDI）技術作為一種先進的成像手段，在HDI PCB的制造中發揮著重要作用。

LDI技術的優勢：

LDI技術利用激光束直接在涂有光致抗蝕劑的PCB上形成電路圖案，無需傳統的光刻膠和掩膜。這種技術具有以下優勢：

- 高精度成像：激光光點直徑小，能夠?qū)崿F(xiàn)更高的分辨率和精度，滿足HDI PCB中精細線路和微小特征的需求。

- 消除掩膜缺陷：傳統光刻工藝中，光刻膠容易損壞或產生光衍射，導致圖像質量下降。LDI技術避免了這些問題，提高了圖案的準確性和穩定性。

- 提高生產效率：LDI技術無需制作和更換物理掩膜，減少了生產步驟和時間，同時降低了成本。

LDI技術的應用案例：

在HDI PCB制造中，LDI技術被廣泛應用于精細線路的成像。例如，在制造具有高密度互連的手機主板時，LDI技術能夠精確地定義微孔和細小走線的位置和形狀，確保信號傳輸路徑的完整性和電氣性能的穩定性。此外，LDI技術還能夠適應不同層次的布線需求，提高多層HDI板的制造質量。

HDI PCB的廣泛應用對SMT工藝提出了更高的要求，特別是在微孔設計、超細間距元件的錫膏印刷和精細線路成像等方面。通過采用高精度貼片設備、優化印刷模板設計、選擇合適的錫膏以及應用激光直接成像技術等措施，可以有效應對這些挑戰，提高HDI PCB的制造質量和生產效率。隨著電子技術的不斷發展，HDI PCB和相關SMT工藝的創新將為電子設備的小型化和高性能化提供更強大的支持。
