PCB制造全流程解析:從基板到成品的核心技術

  • 2025-03-14 10:26:00
  • 瀏覽量:244

一、PCB基礎結構與材料分類


(一)基礎結構

PCB,即印刷電路板,是電子設備中不可或缺的基礎組件。其基本結構包括基板、導電圖形、絕緣保護層等?;遄鳛橹握麄€(gè)電路板的載體,不僅為電路提供機械強度,還起到絕緣和散熱的作用。導電圖形則是由銅箔等導電材料經過光刻、蝕刻等工藝形成的復雜圖案,用于連接各個電子元件,實現電路的電學功能。絕緣保護層覆蓋在導電圖形的表面,主要作用是防止導電圖形受到外界環境的影響,如潮濕、氧化等,同時也能避免不同導電圖形之間的短路。


(二)材料分類

PCB的材料多種多樣,其中最常見的當屬FR-4。FR-4是一種以環氧樹脂為基體,玻璃纖維布為增強材料的復合材料。它具有良好的機械性能、電氣性能和耐熱性,能夠在較為惡劣的環境下穩定工作,因此被廣泛應用于一般的電子設備中。除了FR-4,高頻板也是重要的一類材料。隨著通信技術的飛速發展,高頻信號傳輸?shù)囊笤絹碓礁?,高頻板應運而生。這類材料在高頻信號傳輸時損耗低,能夠保證信號的完整性和穩定性,常用于射頻電路、微波電路等高端電子設備。此外,還有柔性板、鋁基板等特殊材料。柔性板以聚酰亞胺等柔性材料為基材,具有可彎曲、可折疊的特點,適用于可穿戴設備、折疊屏手機等對柔韌性要求較高的產品。鋁基板則以鋁為基材,具有良好的散熱性能,在大功率LED燈具等需要高效散熱的設備中發揮著重要作用。

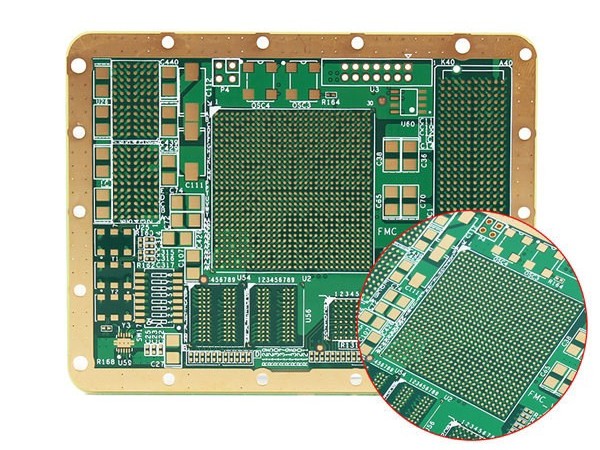

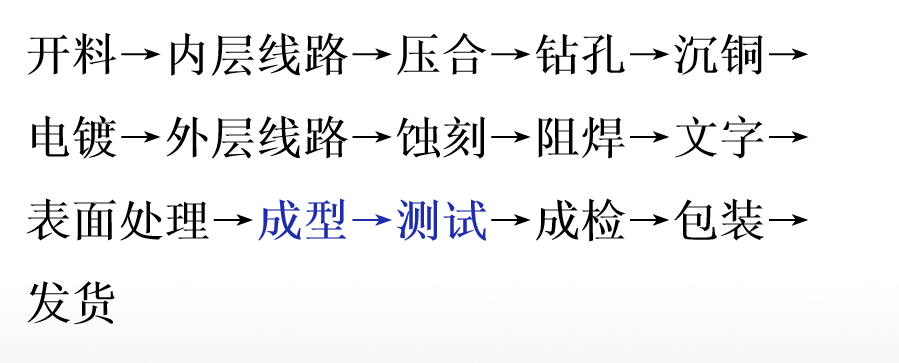

二、關鍵工藝步驟


(一)光刻

光刻是PCB制造過程中至關重要的一步,它決定了導電圖形的精確度和完整性。首先,在覆銅板表面均勻地涂上一層感光膠,這層感光膠在光照的作用下會發生化學反應。然后,將設計好的光罩覆蓋在涂有感光膠的覆銅板上,通過紫外線照射,光罩上的透明區域允許光線通過,使感光膠發生交聯反應,而遮光區域下的感光膠則保持未反應狀態。經過顯影處理后,未反應的感光膠被溶解掉,暴露出下面的銅箔,而反應后的感光膠則緊緊附著在銅箔表面,形成保護膜。這一步驟就像在銅箔上繪制出精確的電路圖案,為后續的蝕刻工藝做好準備。


(二)蝕刻

蝕刻緊接著光刻之后進行,其目的是將光刻后未被感光膠保護的銅箔部分去除,從而得到設計好的導電圖形。通常采用化學溶液作為蝕刻劑,比如常見的氯化鐵溶液。當覆銅板浸入蝕刻槽中時,暴露的銅箔與氯化鐵溶液發生化學反應,銅被氧化溶解,而被感光膠覆蓋的銅箔則受到保護,不會被蝕刻掉。蝕刻過程中需要精確控制蝕刻液的濃度、溫度和流速等參數,以確保蝕刻的均勻性和完整性。如果蝕刻參數設置不當,可能會導致部分區域蝕刻過度或不足,從而影響導電圖形的質量。


(三)鉆孔

鉆孔是多層PCB制造中的關鍵工藝之一,用于實現不同層之間的電氣連接。隨著電子設備的不斷小型化和高性能化,PCB上的孔徑越來越小,精度要求越來越高。在鉆孔之前,需要將多層板精確對位并固定好,以確保鉆孔的位置準確無誤。然后,使用高速旋轉的鉆頭在多層板上鉆出設計好的孔位。鉆頭的轉速、進給速度以及冷卻系統的性能都會影響鉆孔的質量。如果鉆頭磨損或冷卻不足,可能會導致孔壁粗糙、孔徑偏差等問題,進而影響后續的沉銅工藝。


(四)沉銅

沉銅工藝的目的是在鉆好的孔壁上沉積一層薄薄的銅,使孔壁具有導電性,從而實現不同層之間的電氣連接。首先,將鉆好的多層板浸泡在特殊的化學溶液中,通過化學反應在孔壁上沉積一層均勻的銅膜。沉銅過程中需要嚴格控制溶液的成分、溫度、pH值等參數,以確保銅層的均勻性和附著力。如果沉銅質量不好,可能會導致孔壁銅層脫落或連接不良,影響整個PCB的電氣性能。


(五)阻焊層印刷

阻焊層印刷是PCB制造的最后一個重要環節,它主要起到保護電路和防止焊錫橋接的作用。在完成導電圖形和孔金屬化之后,需要在電路板表面印刷一層阻焊油墨。阻焊油墨通常具有良好的絕緣性和耐熱性,能夠保護電路不受外界環境的影響。印刷過程中,通過絲網印刷等工藝將阻焊油墨均勻地涂覆在電路板表面,然后經過烘烤固化,使阻焊層牢固地附著在板上。在需要焊接電子元件的位置,會預留出焊盤,以便后續的焊接操作。


三、質量檢測標準與常見缺陷分析


(一)質量檢測標準(IPC-A-600)

IPC-A-600是國際電子工業聯接協會(IPC)制定的PCB質量檢測標準,被廣泛應用于全球的PCB制造行業。該標準詳細規定了PCB在外觀、尺寸、電氣性能等多方面的質量要求。例如,在外觀方面,要求電路板表面整潔、無劃傷、無氧化斑點等;在尺寸精度方面,對孔徑、線寬、線距等都有嚴格的公差要求;在電氣性能方面,規定了絕緣電阻、耐壓等指標的最低要求。PCB制造商在生產過程中需要嚴格按照IPC-A-600標準進行質量檢測,確保每一塊電路板都符合質量要求。


(二)常見缺陷分析

盡管有嚴格的質量檢測標準,但在PCB制造過程中仍可能出現一些常見缺陷。其中,開路是較為常見的一種缺陷,通常是由于蝕刻不充分或線路斷裂引起的。這會導致電路不通,電子設備無法正常工作。短路則是由于絕緣層破損或設計不合理,導致不同導電圖形之間意外導通,可能會引起設備過熱、燒毀等問題??妆诜蛛x是指孔壁上的銅層與基材分離,這可能是由于鉆孔過程中孔壁受損或沉銅工藝不良造成的,會嚴重影響層間電氣連接的可靠性。為了減少這些缺陷的發生,制造商需要不斷優化工藝參數、加強原材料質量控制,并在生產過程中進行嚴格的質量檢測。
