偏置電流是怎樣影響運放電路的?

  • 2023-01-31 10:55:00
  • 瀏覽量:428

理想中的運放因為虛斷,是沒有電流流進或流出輸入端的,但現實中的運放會有偏置電流流進或流出輸入端,運放的偏置電流是個壞孩子,它是運放與生俱來的特性(如下圖的Ib1和Ib2),它對運放電路會產生什么影響呢?今天就來和大家一起分析下,下圖以同相放大電路為例。




芯片手冊中常見的偏置電流參數

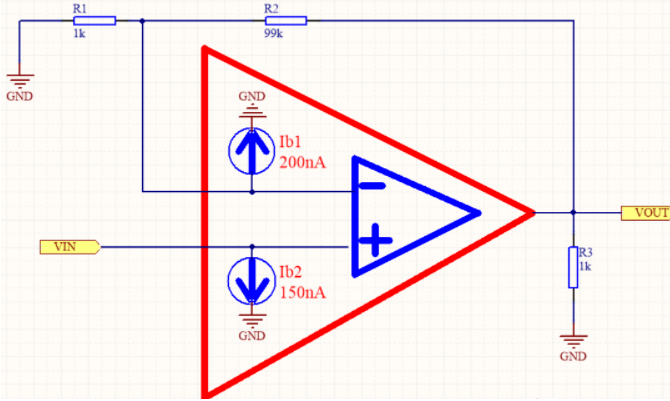

上圖運放藍色部分我們將它看成一個理想運放,紅色部分是現實中的運放,Ib1和Ib2分別是反相和同相端的偏置電流,參見下圖,同相端因沒有串聯電阻,故同相端的偏置電流Ib2對電路不會產生誤差。因理想運放輸入端是虛斷狀態(tài),根據基爾霍夫電流定律,可得出 I1=I2+Ib1--式1,
根據虛短特性,可知A點電壓VA等于VIN,
I1=(VOUT-VIN)/R2
I2=VIN/R1 分別代入式1
可得出:VOUT=Ib1*R2+(1+R2/R1)VIN.--式2
我們都知道此同相放大電路的放大倍數為(1+R2/R1)VIN,根據這個來觀察式2,發(fā)現考慮到偏置電流的情況下,輸出電壓VOUT會產生一個Ib1*R2的誤差,這個誤差可以看成偏置電流Ib1流過反饋電阻R2產生的壓降。


我們也可以換一種方式來分析以上現象,對于以上偏置電流產生的VOUT誤差,可以這樣來定量分析,當忽略運放的偏置電流時,即不考慮Ib1時,I1=I2. A點電壓VA=VIN,當不忽略運放的偏置電流時,I1=I2+Ib1,此時還是VA=VIN,即A點的電壓不變,說明流經R1的電流即I2不變,根據I1=I2+Ib1,可得出結論,不忽略偏置電流時,這個多出來的Ib1是完全通過增加流過R2上的電流I1來達到的。即得出結論,由于Ib1的存在,使流經電阻R2上的電流I1增大了Ib1倍,導致輸出電壓VOUT,產生了Ib1*R2的輸出誤差。
具體本例中,VOUT會產生Ib1*R2大的輸出誤差,200nA*99K等于將近20mV.可別小看了這區(qū)區(qū)20mV.在12位的ADC采集應用中,20mV的誤差,你想想ADC會產生多少階的誤差?
本例中,運放同相端沒有串聯電阻的目的,是為了簡化計算過程,為了能突出偏置電流的影響,如在同相端也串入合理大小的電阻的話,同樣會使運放輸出VOUT向相反的方向產生一個誤差,元器件參數合理的話,正負兩個方向的誤差會疊加消除,使運放偏置電流產生的影響最小化。
