PCB設計教程:怎樣布置去耦電容?

  • 2025-07-21 14:09:00
  • 瀏覽量:19

在 PCB 設計中,去耦電容是抑制電源噪聲、保障電路穩定運行的 “隱形衛士”。無論是高速數字電路還是精密模擬電路,合理布置去耦電容都能顯著降低電源波動對信號完整性的影響。本文將系統講解去耦電容的布置原則、選型策略及實戰技巧,幫助工程師避開常見誤區,提升電路可靠性。


1. 去耦電容的作用:濾除高頻噪聲、穩定電源

去耦電容的核心功能是構建 “本地能量蓄水池”,通過兩個關鍵機制保障電路穩定:

  • 高頻噪聲濾除:集成電路(IC)的開關動作會產生陡峭的電流變化(di/dt),這種瞬態電流在電源路徑的寄生電感(L)上會產生電壓波動(V = L×di/dt)。例如,CPU 在 1ns 內完成 0→100mA 的電流跳變時,若電源路徑電感為 10nH,將產生 1V 的噪聲電壓。去耦電容通過低阻抗特性(在諧振頻率以下呈容性),為高頻噪聲提供就近回流路徑,避免其沿電源總線傳導。

  • 電源電壓穩定:當 IC 的工作電流突然增大時(如數字芯片的時鐘翻轉瞬間),去耦電容可快速釋放儲存的電荷(Q = C×ΔV),補充電源供應的延遲。例如,3.3V 芯片需要瞬間增加 50mA 電流,若電源響應延遲 10ns,0.1μF 的去耦電容可將電壓波動控制在 ΔV = (I×t)/C = (50mA×10ns)/0.1μF = 5mV 以內,遠低于芯片的供電容忍范圍(通常 ±5%)。

此外,去耦電容還能降低電源平面的阻抗,減少不同電路模塊間的噪聲耦合,尤其在高頻(100MHz 以上)場景中,其作用遠勝于線性穩壓器(LDO)的濾波效果。


2. 常見去耦電容選型(0.1μF、1μF 等)

去耦電容的選型需匹配電路的噪聲頻率特性,常見容值及適用場景如下:

  • 0.1μF 陶瓷電容:這是數字電路中最常用的去耦電容,其諧振頻率約為 100MHz(取決于封裝寄生電感),能有效抑制 10MHz~1GHz 的高頻噪聲。推薦選用 X7R 材質(溫度穩定性好)、0402 或 0603 封裝(寄生電感 < 1nH),例如 Murata GRM 系列。在 FPGA、MCU 等高速芯片的電源引腳旁,通常每 2~4 個引腳配置一顆 0.1μF 電容。

  • 1μF 陶瓷電容:諧振頻率約為 10MHz,適用于濾除 1~50MHz 的中頻噪聲,常與 0.1μF 電容配合使用,形成寬頻帶濾波網絡。例如,在 DDR 內存模塊的 VDD 引腳處,1μF 與 0.1μF 電容并聯,可覆蓋 5MHz~500MHz 的噪聲頻段。

  • 10μF~100μF 電解 / 鉭電容:負責抑制低頻(<1MHz)電源紋波,為 IC 提供持續的電流補充。鉭電容具有低 ESR(等效串聯電阻)特性,適合高紋波電流場景;電解電容成本較低,但體積較大。在電源入口處或大功率芯片(如 DC-DC 轉換器)附近,通常放置 10~100μF 電容作為 “能量緩沖池”。

選型時需注意:電容的實際性能受封裝影響顯著,0201 封裝的 0.1μF 電容寄生電感約 0.5nH,而 1206 封裝可達 2nH,高頻濾波效果相差 4 倍以上。因此,高頻場景應優先選擇小封裝電容。


3. 布局原則:靠近電源引腳、短走線、低阻抗回路

去耦電容的布局直接決定其有效性,核心原則是 **“縮短能量傳輸路徑,降低回路阻抗”**:

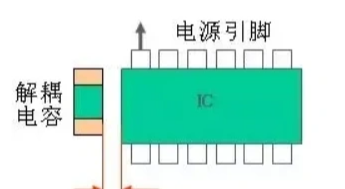

  • 貼近電源引腳:電容應放置在 IC 電源引腳(VCC)與接地引腳(GND)之間,兩者距離越近越好(理想 <5mm)。例如,STM32 芯片的 VDD 引腳旁,0.1μF 電容的焊盤邊緣到引腳邊緣的距離應控制在 3mm 以內,避免長走線引入寄生電感。實際設計中,可將電容焊盤與 IC 焊盤通過 “菊花鏈” 或 “星形” 方式直接連接,減少過孔數量。

  • 短走線與低阻抗:電容的電源走線(VCC 至 IC)和接地走線(GND 至 IC)應盡量短且粗(寬度≥0.2mm),形成 “啞鈴形” 布局 —— 電容兩端的走線長度之和不超過 10mm。接地端優先通過過孔直接連接到地層(避免走表面走線),過孔數量≥1 個(大容值電容建議 2 個過孔),降低接地阻抗。

  • 回路面積最小化:去耦電容、IC 電源引腳、IC 接地引腳及地層構成的電流回路面積,直接影響抗干擾能力。面積越小,輻射發射和電磁耦合越弱。例如,0.1μF 電容與 IC 形成的回路面積若從 1cm2 減小到 0.1cm2,高頻噪聲輻射可降低 20dB(100 倍)。



4. 多層板中電源與地層優化

多層板通過獨立的電源層(Power Plane)和地層(Ground Plane),為去耦電容提供理想的工作環境,優化要點包括:

  • 電源 / 地層緊鄰:將電源層與地層設計為相鄰層(間距≤0.2mm),利用兩者之間的寄生電容(通常每 cm2 約 1pF)增強整體去耦效果。例如,4 層板的典型疊層(頂層信號、GND、VCC、底層信號)中,GND 與 VCC 層間距 0.1mm,可提供額外的分布式去耦電容,補充分立電容的不足。

  • 地層完整無割裂:去耦電容的接地過孔應直接連接到完整的地層,避免地層被信號線開槽或分割。若地層必須分割(如模擬地與數字地分離),則跨區放置的電容需同時連接兩個地層,通過電容實現 “虛擬連接”。例如,在數模混合電路中,跨接在 AGND 與 DGND 之間的 100nF 電容,可為高頻噪聲提供跨區回流路徑。

  • 電源層分區供電:大電流模塊(如 DC-DC 轉換器)的電源層應與小信號電路的電源層分區,中間用接地銅皮隔離,每個分區配置獨立的去耦電容網絡。例如,F(xiàn)PGA 的內核電源(1.0V/5A)與 IO 電源(3.3V/1A)在電源層上分開布局,各自配備 100μF+10μF+0.1μF 的去耦電容組合。


5. 電容放置順序與高頻電容疊加策略

在復雜電路中,單顆去耦電容無法覆蓋全頻段噪聲,需通過 “多容值疊加” 實現寬頻帶濾波,放置順序與組合策略如下:

  • 按距離排序:高頻電容(如 0.1μF)最靠近 IC 電源引腳,中頻電容(如 1μF)次之,低頻電容(如 10μF)可稍遠(但距離仍需 <2cm)。例如,在 CPU 的 VCC 引腳布局中,0.1μF 電容直接貼緊引腳,1μF 電容在其外側 1~2mm 處,10μF 電容放在 IC 封裝邊緣,形成 “同心圓” 布局。

  • 容值組合原則:相鄰容值相差 10 倍左右(如 0.01μF+0.1μF+1μF),避免諧振頻率重疊導致濾波凹陷。測試表明,0.1μF(100MHz 諧振)與 10μF(1MHz 諧振)組合,可在 1MHz~500MHz 范圍內保持低阻抗(<10Ω),而單一容值電容在諧振點外阻抗會急劇上升。

  • 高頻電容陣列:對于引腳密集的 BGA 封裝芯片(如 FPGA),可在其底部焊盤區域(Bottom Side)均勻布置 0402 封裝的 0.1μF 電容陣列,每個電容通過過孔直接連接到內層電源 / 地層。例如,100 引腳的 BGA 芯片底部,按 5×5 陣列放置 25 顆 0.1μF 電容,確保每個電源引腳附近都有電容覆蓋。


6. Bypass 與 Decoupling 的區別說明

在工程術語中,Bypass(旁路)與 Decoupling(去耦)常被混用,但兩者在功能上存在細微差異:

  • Decoupling(去耦):主要針對 IC 內部產生的噪聲,為芯片的瞬態電流需求提供本地能量,防止噪聲通過電源總線傳導至其他電路。例如,MCU 的內核電源引腳旁的 0.1μF 電容,其作用是 “去耦”,隔離 MCU 自身產生的開關噪聲。

  • Bypass(旁路):側重于濾除從外部傳入電源的噪聲,為噪聲提供接地路徑,保護 IC 免受外部干擾。例如,電源入口處的 10μF 電容,其作用是 “旁路”,濾除電網或 DC-DC 轉換器傳入的低頻紋波。

實際應用中,同一顆電容可能同時承擔兩種功能。區分的關鍵在于:去耦電容更靠近 IC,關注 “抑制內部噪聲外泄”;旁路電容更靠近噪聲源(如電源接口),關注 “阻止外部噪聲入侵”。在布局上,去耦電容需緊貼負載,旁路電容需緊貼噪聲源。


7. 案例分析:如何優化去耦方案

案例 1:高速 PCB 電源噪聲超標問題

某 5G 基站模塊的 FPGA 電路在測試中發現,100MHz 時鐘頻率下電源噪聲達 500mV(遠超 3% 的容忍閾值),導致信號眼圖閉合。

優化措施:

  1. 將原有的 1 顆 1μF 電容替換為 “0.1μF(0402)×4 + 10μF(0805)×1” 的組合;

  1. 所有 0.1μF 電容的距離從原 10mm 縮短至 3mm,接地過孔數量從 1 個增加到 2 個;

  1. FPGA 底部增加 4 層電源 / 地層疊層,減小寄生電感。

優化結果:電源噪聲降至 30mV,眼圖恢復正常,信號傳輸誤碼率從 1e-6 降至 1e-12。

案例 2:模擬電路低頻紋波問題

某醫療設備的 ECG 采集電路中,模擬前端的運放輸出存在 50Hz 紋波,影響信號采集精度。

優化措施:

  1. 在運放(AD8221)的 VCC 引腳旁增加 10μF 鉭電容(旁路),濾除低頻紋波;

  1. 原 0.1μF 陶瓷電容保留(去耦),形成 “低頻 + 高頻” 組合;

  1. 電容接地端直接連接到獨立的模擬地層(AGND),避免與數字地共享路徑。

優化結果:50Hz 紋波從 200μV 降至 10μV,滿足醫療設備的 1μV 級噪聲要求。


8. 檢查方法與常見誤區

有效的檢查方法

  • 阻抗測試:使用矢量網絡分析儀(VNA)測量電源 / 地平面在 1MHz~1GHz 的阻抗特性,良好的去耦設計應在該頻段內保持阻抗 < 20Ω。

  • 噪聲示波器測量:用 10:1 高頻探頭(帶寬≥1GHz)測量 IC 電源引腳的噪聲峰峰值,數字電路應 < 5%×VCC,模擬電路應 < 1%×VCC。

  • 布局規則檢查:通過 PCB 設計軟件的 DRC(設計規則檢查)功能,驗證電容與引腳的距離(<5mm)、走線長度(<10mm)等參數是否符合規范。

常見誤區

  • 盲目增加容值:認為電容越大越好,在 IC 旁放置 100μF 電解電容,反而因寄生電感大,高頻濾波效果差于 0.1μF 陶瓷電容。

  • 忽略接地路徑:電容的電源走線很短,但接地端通過長導線連接到遠處的地,導致整體回路阻抗過高,濾波失效。

  • 容值重復疊加:同時放置 0.1μF 和 0.01μF 電容,兩者諧振頻率接近(約 100MHz 和 300MHz),未形成有效互補,不如 0.1μF+1μF 組合。

  • 過孔數量不足:大容值電容(如 10μF)僅用 1 個過孔接地,過孔的寄生電感(約 1nH)會顯著降低低頻濾波效果,建議 2~4 個過孔并聯。

去耦電容的布置是 “細節決定成敗” 的典型案例,其效果不僅取決于選型,更依賴于毫米級的布局精度。工程師需結合電路的噪聲特性、IC 的電流需求及 PCB 的疊層結構,制定針對性的去耦方案,才能在高速與精密電路設計中實現 “零噪聲” 目標。
