模擬信號與數字信號的本質差異，決定了它們對電路環境的需求截然不同。

模擬信號是連續變化的物理量（如溫度、電壓、聲音）的電表示，其核心特征是幅值的連續性與對噪聲的高敏感度。例如傳感器輸出的 mV 級電壓信號，哪怕疊加幾 mV 的噪聲，都可能導致測量精度大幅下降。模擬信號的頻率范圍通常較寬（從 DC 到數 MHz），但信號能量較低，抗干擾能力弱。

數字信號則是離散的電平狀態（如 0/1 邏輯），其信息通過電平跳變傳遞，核心特征是狀態的離散性與對時序的敏感性。數字電路中，MOS 管的開關動作會產生陡峭的電流變化（di/dt），例如 CPU 的時鐘信號在 ns 級完成 0→1 跳變時，可能產生數百 mA 的瞬時電流。這些高頻開關噪聲（通常在 100MHz 以上）是模擬電路的主要干擾源。

簡言之，模擬信號需要 “安靜” 的環境，數字信號則是 “噪聲制造者”，地平面作為兩者的公共參考點，其設計直接決定了噪聲是否會從數字域 “竄入” 模擬域。

混合信號電路（如數據采集卡、傳感器接口模塊）中，地平面處理不當會引發多種干擾，典型問題包括：

地環路干擾：當模擬地與數字地存在多點連接時，不同點的電位差（由導線電阻或外部磁場感應產生）會形成閉合環路，環路中的電流（通常 mA 級）通過電磁耦合干擾模擬電路。例如，數字電路的開關電流在接地線上產生 100mV 壓降，若模擬電路與數字電路共用地線，這 100mV 噪聲會直接疊加到模擬信號上。

共模噪聲耦合：數字信號的高頻跳變會在 PCB 布線中產生輻射電磁場，當模擬信號線與數字信號線并行布線時，通過互感（M）耦合產生噪聲電壓（Vn = M×di/dt）。例如，10cm 長的并行布線在 100MHz 時鐘信號下，可能耦合出數十 mV 的噪聲。

回流路徑混亂：數字信號的回流電流傾向于沿阻抗最低的路徑流動（通常是地平面），若模擬地與數字地未明確分隔，數字回流會 “穿過” 模擬地平面，在模擬電路下方形成變化的磁場，通過電磁感應干擾模擬信號。

電源噪聲傳導：數字電路的開關噪聲會通過電源總線傳導至模擬電源，再經模擬電路的接地參考點影響信號。例如，數字電源的紋波（100mV 峰峰值）通過 LDO 的共模抑制比（CMRR）衰減后，仍可能在模擬電路中殘留 μV 級噪聲。

布局是地平面處理的基礎，核心原則是 **“物理分區隔離，電氣參考獨立”**。

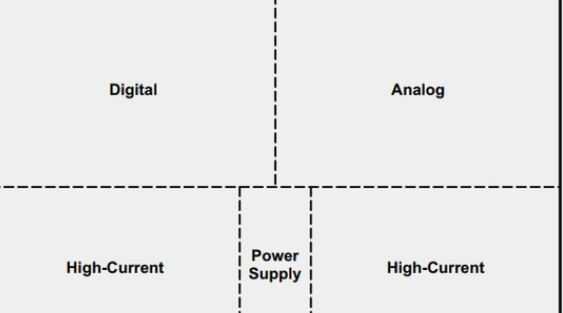

功能模塊分區：在 PCB 規劃階段，明確劃分 “模擬區” 與 “數字區”，兩者之間預留 5mm 以上的隔離帶（根據電路復雜度可調整）。模擬區集中放置傳感器、運算放大器、ADC/DAC 的模擬端等；數字區放置 MCU、FPGA、時鐘芯片、接口電路等。例如，某數據采集卡設計中，將前端運放（AD8221）、基準電壓源（REF5025）集中在左側模擬區，右側數字區放置 STM32 芯片與以太網接口，中間用銅皮隔離帶分隔。

關鍵器件定位：ADC/DAC 作為連接數模域的 “橋梁”，應放置在兩區交界處，其模擬端朝向模擬區，數字端朝向數字區，縮短跨區布線長度。例如，ADS1256（24 位 ADC）的模擬輸入引腳（AIN0-AIN3）靠近模擬區的傳感器調理電路，數字接口（SPI）靠近數字區的 MCU，避免信號線過長穿越隔離帶。

地線隔離布局：模擬地平面（AGND）與數字地平面（DGND）在布局上嚴格分開，僅在指定位置（如 ADC 的 GND 引腳處）連接。模擬區的接地過孔僅連接 AGND，數字區的接地過孔僅連接 DGND，避免過孔 “錯接” 導致地平面混雜。

布線的核心目標是 讓模擬信號與數字信號的回流路徑各自獨立，避免交叉重疊”。

• 布線通道分離：模擬信號線（如傳感器輸出、運放輸入）僅在模擬區內布線，數字信號線（如時鐘、數據總線）限制在數字區內。若必須跨區（如 ADC 的數字輸出），需沿隔離帶邊緣布線，且長度控制在 5cm 以內。

• 避免平行布線：模擬信號線與數字信號線（尤其是時鐘線、高速總線）的并行長度需小于 2cm，交叉時采用 90° 垂直交叉，減少互感耦合。例如，模擬差分線（如儀表放大器輸出）與數字 SPI 線交叉時，在交叉點處模擬線下方鋪設 AGND，數字線下方鋪設 DGND，通過地平面隔離。

• 地線作為隔離屏障：在模擬區與數字區的隔離帶處，鋪設接地銅皮（可接 AGND 或 DGND，根據干擾源類型選擇），形成 “電磁屏障”。例如，在 100MHz 時鐘線靠近模擬區的一側，鋪設 1mm 寬的接地銅皮并多點接地，可將耦合噪聲降低 40% 以上。

• 回流路徑最短：模擬信號的回流路徑應嚴格限制在 AGND 平面內，數字信號回流限制在 DGND 平面內。布線時，模擬信號線下方盡量保留完整的 AGND 銅皮，避免被過孔或開槽破壞；數字高頻信號線（如 DDR 總線）下方確保 DGND 平面連續。

地平面的連接方式直接影響噪聲傳導路徑，單點接地與橋接是平衡隔離與共地需求的關鍵手段。

• 單點接地原理：模擬地與數字地在唯一一點連接，避免形成地環路。適用于低頻電路（<1MHz），此時接地電阻產生的壓降（V=I×R）是主要噪聲來源，單點連接可消除多點接地的電位差。例如，在 ADC 的 GND 引腳處將 AGND 與 DGND 連接，此時 ADC 作為數模轉換的 “中性點”，避免數字噪聲通過地平面直接流入模擬電路。

• 橋接器件選擇：

• 0 歐電阻：適用于低頻場景，僅提供電氣連接，不影響直流電位，且可作為故障排查時的斷點。

• 磁珠：高頻下呈現高阻抗（如 100MHz 時阻抗達數百歐），能抑制數字高頻噪聲傳入模擬地，適用于 1MHz 以上電路。例如，在數字區時鐘信號附近的地橋接中，選用 100MHz 阻抗為 600 歐的磁珠，可衰減 70% 的高頻噪聲。

• 電感：適用于特定頻率點的濾波（如 10MHz 時鐘），但需注意電感的寄生電容可能引入諧振。

• 橋接位置選擇：優先在數模轉換器件（ADC/DAC）的接地引腳處橋接，其次在電源入口處（如模擬電源與數字電源的共地端）。避免在強干擾源（如功率 MOS 管、繼電器）附近橋接，防止噪聲直接耦合至模擬地。

針對高敏感度模擬電路（如 μV 級信號調理），需結合屏蔽與濾波進一步抑制干擾。

• 局部屏蔽設計：

• 用接地銅皮（連接 AGND）將模擬電路 “包圍”，形成法拉第籠。例如，對高精度運放（如 OP07），在其四周鋪設 1mm 寬的 AGND 銅皮，銅皮與運放引腳距離保持 0.5mm 以上，避免寄生電容影響。

• 模擬信號線采用屏蔽線布線，屏蔽層單端接地（接 AGND）。例如，傳感器的輸出線（mV 級）用屏蔽雙絞線，屏蔽層僅在 PCB 模擬區接地，另一端懸空。

• 濾波網絡配置：

• 在數字電源進入模擬區前加 LC 濾波（如 10μH 電感 + 100nF 電容），抑制電源傳導噪聲。

• 模擬電路的電源引腳處并接多層陶瓷電容（0.1μF+10μF），其中 0.1μF 電容靠近引腳（距離 < 5mm），濾除高頻噪聲。

• 在數模地橋接處并聯 100nF 高頻電容，為高頻噪聲提供回流路徑，避免其干擾模擬電路。

多層板（4 層及以上）通過獨立地層設計，可大幅降低數模干擾，常見處理方式包括：

• 分離地層設計：2 層以上地層時，單獨規劃一層為 AGND，另一層為 DGND，兩層之間通過 PCB 的機械層隔離（避免重疊）。例如，4 層板結構：頂層（信號層，模擬區）、GND1（AGND）、GND2（DGND）、底層（信號層，數字區），GND1 與 GND2 在垂直方向錯開，僅在橋接處通過過孔連接。

• 局部合并策略：在大面積數字電路區域，可將 DGND 與 AGND 局部合并（如在遠離模擬區的數字電源入口處），但需確保合并區域的數字噪聲不會反向傳導至 AGND。例如，在 FPGA 的電源濾波電容處將 DGND 與 AGND 合并，利用電容的低阻抗為數字噪聲提供本地回流。

• 地層分割與連接：在同一地層中，用 “隔離槽”（寬度≥3mm）分隔 AGND 與 DGND 區域，槽內填充接地銅皮（接 AGND 或 DGND），并在指定橋接處用 0 歐電阻或磁珠連接。例如，6 層板的中間地層中，模擬區 AGND 與數字區 DGND 用 5mm 寬隔離槽分隔，槽內鋪設 AGND 銅皮，僅在 ADC 處用磁珠連接兩區。

某工業傳感器模塊設計中，初期未嚴格分離地平面，導致數字 MCU 的 1MHz 時鐘噪聲通過地平面耦合至模擬運放，使傳感器輸出波動達 50mV。改進后采用 AGND 與 DGND 分離 + 磁珠橋接，波動降至 0.5mV 以內。

某醫療設備的 ECG 采集電路中，因模擬信號線與數字 USB 線并行布線（長度 15cm），引入共模噪聲導致波形失真。通過在兩線之間增加 AGND 隔離帶 + 屏蔽層接地，噪聲消除。

1. 分區優先：布局階段明確數模分區，從物理上切斷干擾路徑。

2. 地平面獨立：AGND 與 DGND 保持隔離，僅在必要處單點橋接。

3. 布線避交叉：模擬線與數字線嚴格分區域布線，縮短跨區長度。

4. 屏蔽 + 濾波：高敏感電路需局部屏蔽，電源與地路徑加濾波器件。

5. 驗證關鍵：通過示波器測量 AGND 與 DGND 的噪聲差（應 < 10mV），確保設計有效性。

處理數模地平面的核心邏輯是 “既隔離又連接”—— 隔離是為了阻止噪聲傳導，連接是為了保證電路的共地參考，兩者的平衡需要結合電路頻率、噪聲敏感度與布局約束綜合考量。
