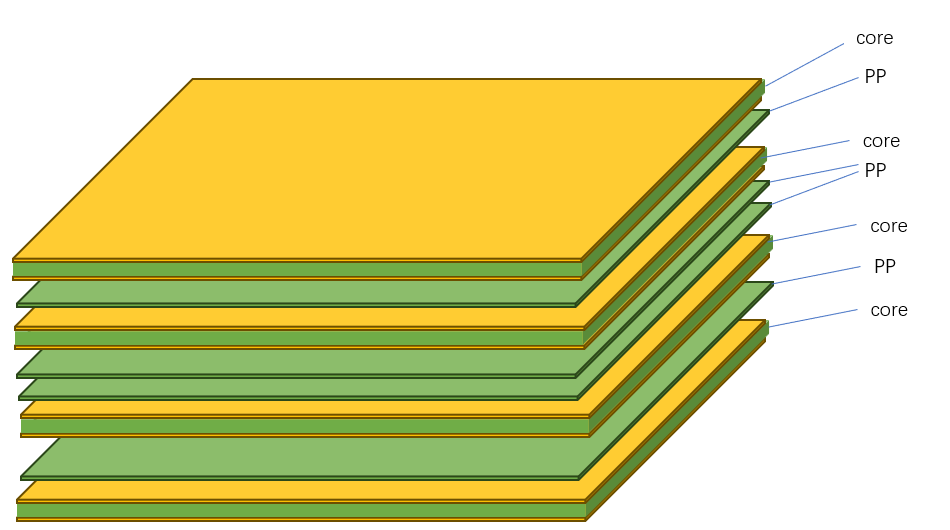

在PCB設計中，選擇合適的板層結構對電路的性能和可制造性至關重要。四層板是常見的PCB設計方案之一，廣泛應用于通信設備、消費電子以及其他各種高性能電子產品中。四層板設計包括兩層信號層和兩層電源/地層，通常情況下，中間兩層被用作電源和地平面。然而，隨著技術的發展，一些設計師在探討是否可以將信號線走在四層板的中間層。

一、問題的重要性與影響

1.1 中間層走信號線的常見誤解

在傳統的四層PCB設計中，中間的兩層通常用于放置電源層和地層。這種設計可以提供較好的電磁屏蔽，降低信號的串擾，并且為信號提供較為穩定的參考地。然而，一些設計師在面臨空間不足或布局復雜的情況下，可能考慮將信號線放在中間層上。這一決策會影響電路的整體性能，因此需要深入了解其影響。

1.2 設計約束與需求

在多層PCB的設計中，信號層和電源/地層的合理安排至關重要。如果不合理地將信號線走在中間層，可能會帶來諸如電磁干擾、信號反射和地回路等問題，甚至?xí)φ麄€電路的功能產生不良影響。因此，理解是否可以在四層板的中間層走信號線，并采取相應的優化措施，對于提高電路板性能、降低制造成本和確保信號完整性具有重要意義。

1.3 信號走線對電路的影響

信號線的走向和布局直接決定了電路的信號完整性、傳輸速度和抗干擾能力。信號線的選擇不僅影響板子的布線密度，還與電路的功能和效率密切相關。信號層與電源層、地層的隔離性、噪聲干擾和溫度變化都會影響信號的傳輸質量。因此，了解不同層次的設計要求及其可能帶來的問題至關重要。

二、四層板中間層走信號線的技術原理

2.1 信號層與電源層/地層的關系

四層PCB的標準設計包括兩層信號層和兩層電源/地層。信號層通常負責傳輸高頻和高速信號，而電源層和地層主要提供電源分配和參考地。電源和地平面的作用包括：

• 減少電磁干擾（EMI）：通過將電源層和地層設計為連續的大面積平面，能夠有效抑制信號的電磁干擾，減少信號串擾和噪聲。

• 提供穩定的電源參考：電源平面為信號提供一個穩定的參考地，確保信號在傳輸過程中的質量。

• 減少信號反射：連續的電源和地平面有助于信號的順利傳輸，減少了信號的反射和失真。

2.2 中間層走信號線的挑戰

當信號線走在中間層時，它將位于電源層和地層之間。此時，信號線周圍將存在兩個電平，一個是電源電壓，另一個是地電壓。信號線通過電源/地層之間的電磁場傳播，可能受到以下影響：

• 電源/地層的干擾：如果中間層走信號線，電源層和地層之間的信號可能會受到電源噪聲和地噪聲的影響。這些噪聲會影響信號質量，導致信號失真。

• 電磁耦合：信號線和電源/地層之間的電磁耦合可能會導致信號被串擾或受干擾。尤其在高速信號傳輸時，電磁干擾可能使信號質量下降，甚至導致電路功能異常。

• 信號完整性問題：信號線處于電源/地層之間時，可能會增加電路的電阻、電容和電感，改變信號的傳輸特性，導致信號延遲、波形失真等問題。

2.3 影響信號傳輸?shù)钠渌蛩?/span>

除了電磁干擾和電源噪聲，其他因素也會影響中間層信號線的傳輸質量：

• 地回路問題：當信號線跨越多個電源和地層時，可能會引入地回路。地回路會導致噪聲干擾，影響信號的穩定性。

• 層間耦合：不同層次之間的耦合可能導致信號受干擾，尤其是在高速和高頻信號傳輸時。中間層信號線的信號質量可能因為層間耦合產生失真或損耗。

三、避免信號線走中間層的解決方案

3.1 使用電源和地平面的優化設計

為解決信號線走中間層可能帶來的問題，可以采取優化電源層和地層的設計方法。以下是一些常見的優化方案：

• 隔離信號和電源/地層：在設計時，避免將信號線直接布置在電源層和地層之間。如果信號必須經過這些層，則應采取適當?shù)钠帘未胧?，以減少噪聲干擾。

• 使用專用地平面：為每個信號層分配專用的地平面，避免多個信號共享一個地平面。這樣可以減少地回路對信號的干擾，提高信號的穩定性。

• 布線規劃：盡量避免信號線和電源線交叉或平行走線，以減少相互之間的干擾。特別是高速信號，應盡量避免與電源線平行布置，避免電磁耦合。

3.2 控制信號的頻率和速度

對于高速信號，設計師應盡量避免在中間層走信號線，因為在電源層和地層之間可能會導致信號的衰減、失真等問題。對于低速信號，可以考慮將信號走在中間層，但仍需注意：

• 信號頻率控制：對于頻率較低的信號，使用中間層走線的影響相對較小，但仍需優化布線和地面設計。

• 信號完整性維護：使用差分信號或其他抗干擾設計手段，保證信號在傳輸過程中的完整性和穩定性。

3.3 多層設計中間層的合理利用

如果確實需要在四層板中使用中間層傳輸信號，可以考慮以下方法來優化設計：

• 使用高頻PCB材料：采用低介電常數、高速傳輸性能好的PCB材料，減少信號在中間層傳輸時的損耗。

• 信號線與電源/地層的距離控制：確保信號線與電源層和地層保持一定的距離，避免過度耦合。

3.4 實現高質量的回流焊接和測試

在四層板的生產過程中，確保良好的回流焊接質量和測試可以減少生產過程中出現的缺陷，進一步保證信號線的質量與可靠性。通過優化回流焊接和設計中的測試環節，可以有效避免由于設計不當或生產缺陷導致的信號問題。

四層板中間層是否可以走信號線，取決于多方面因素，包括電源/地層的設計、信號頻率、PCB材料的選擇等。傳統的四層板設計中，中間層通常用于電源和地平面，以確保信號完整性和降低噪聲干擾。然而，在特定的設計需求下，將信號線放在中間層上也是可行的，只要采取適當?shù)膬?yōu)化措施，避免信號與電源層/地層之間的干擾。
