為什么要重視DFM規則檢查？

多層PCB廣泛用于服務器、交換機、通信基站、汽車控制器等復雜設備中。這些系統對布線密度、信號質量和可靠性要求很高。為滿足這些要求，工程師需要盡量壓縮布線空間，提高集成度。但同時，這也帶來可制造性方面的挑戰。

設計中，如果線寬過細、間距太小、孔徑設計不合理，就會超出PCB廠商的實際能力。這可能導致制造失敗、良率下降或成本大幅上升。有時，設計圖已經完成，PCB卻無法下單。這類返工浪費大量時間和資源。

為了避免這種情況，必須在設計早期就進行DFM（Design for Manufacturability，可制造性設計）檢查。這種檢查是設計與制造之間的橋梁，它確保圖紙可以實際被加工出來，而且質量有保障。

二、多層板中的關鍵尺寸參數

多層板設計中，有三個核心尺寸參數決定了制造難度。分別是：最小線寬、最小線間距和最小孔徑。它們彼此關聯，也與制造能力直接掛鉤。

1. 最小線寬（Trace Width）

線寬是指銅線在平面方向的寬度。在信號完整性、電流承載能力、阻抗控制等方面，它起著關鍵作用。

• 線寬越小，布線密度越高，但制造難度也越大。

• 對于大電流線，如電源線、地線，需要較大線寬。

• 高頻信號線也要求線寬穩定，不能有突變。

目前大多數量產PCB廠商的最小線寬能力為：

• 普通HDI板：75μm

• 高端HDI板：50μm

• 特種激光直成板：35μm

如果設計中線寬低于廠家能力，就必須增加成本或換工藝，甚至無法生產。

2. 最小線間距（Trace Spacing）

間距是指兩根相鄰線之間的最小距離。它影響短路風險、電氣隔離能力和串?dāng)_水平。

• 間距越小，容易發生橋連、短路或絕緣失效。

• 差分對線的間距也影響阻抗控制。

當前主流PCB廠商支持的間距如下：

• 普通量產：≥75μm

• 高密度HDI：≥50μm

• 極限情況：40μm（需特殊工藝）

在設計中，如果間距太小，可能需要使用LPI阻焊替代油墨，或者用更高密度的工藝，增加制造難度和費用。

3. 最小孔徑（Via Diameter）

孔徑指的是鉆孔的直徑，分為機械孔和激光孔。孔用于層間連接或插裝元件。

• 機械孔常用于通孔，適用于連接頂層和底層。

• 激光孔用于盲孔、埋孔，在高密度布線中很常見。

常見的工藝能力如下：

如果孔徑設計不當，不但會影響可靠性，還會增加孔銅填充、電鍍等工序的難度。

三、DFM檢查的核心內容

1. 檢查線寬線距是否滿足最小值

在完成布線后，要用EDA軟件（如Altium Designer、Cadence Allegro、Mentor Xpedition）進行一次全局的DRC（Design Rule Check）。重點核查：

• 所有信號線是否都符合最小線寬？

• 差分對是否維持恒定間距？

• 高電壓或高頻線是否滿足最小間距規范？

有些信號線要求嚴格的線寬線距（如90Ω差分、50Ω單端），這類線必須與工藝能力同時滿足。

2. 檢查孔徑與PCB層數的匹配

孔徑設計不僅看孔大小，還要看它所在的層之間的關系。要檢查：

• 盲孔是否存在跨2階以上的層結構？

• 埋孔是否在加工中會引起疊壓困難？

• 孔銅厚度是否超出電鍍極限？

比如，如果設計為“L1-L4的盲孔”，但PCB為8層板，這類盲孔很難加工。建議改為L(zhǎng)1-L2/L7-L8分別打孔，再疊壓。

3. 檢查走線密度與層壓結構是否一致

有些設計為了節省層數，強行將所有信號擠在兩層中。這會導致線寬間距都過小，無法滿足實際生產要求。應檢查：

• 每層的布線密度是否均衡？

• 地平面是否完整？

• 是否存在“飛線”繞遠？

如果發現某層線寬低于制造極限，應考慮增加層數，或重新分配走線。

4. 檢查阻焊、絲印與焊盤之間的關系

當線間距過小，容易導致阻焊橋斷開。也可能出現絲印壓在焊盤上，造成工藝問題。要檢查：

• 是否所有焊盤都留出阻焊開窗？

• 絲印有沒有覆蓋走線或測試點？

• BGA器件下面是否有走線阻焊開窗錯誤？

這類問題往往被忽視，但會在后期貼裝和測試中引發嚴重故障。

四、設計與廠商能力的協同方式

1. 在設計前明確PCB廠商能力

每家PCB廠的制造能力不同，尤其在最小線寬、間距、孔徑、電鍍厚度、堆疊方式等方面有差異。

• 在設計初期，工程師應向廠商索要DFM規范文檔；

• 對高頻、高速、HDI板，應與廠商提前確認；

• 廠商通?？商峁┒询B模板、阻抗表和DFM建議。

建議在項目初期就定好主力PCB合作廠商，并按其能力設定設計參數。

2. 用DFM分析工具提前驗證

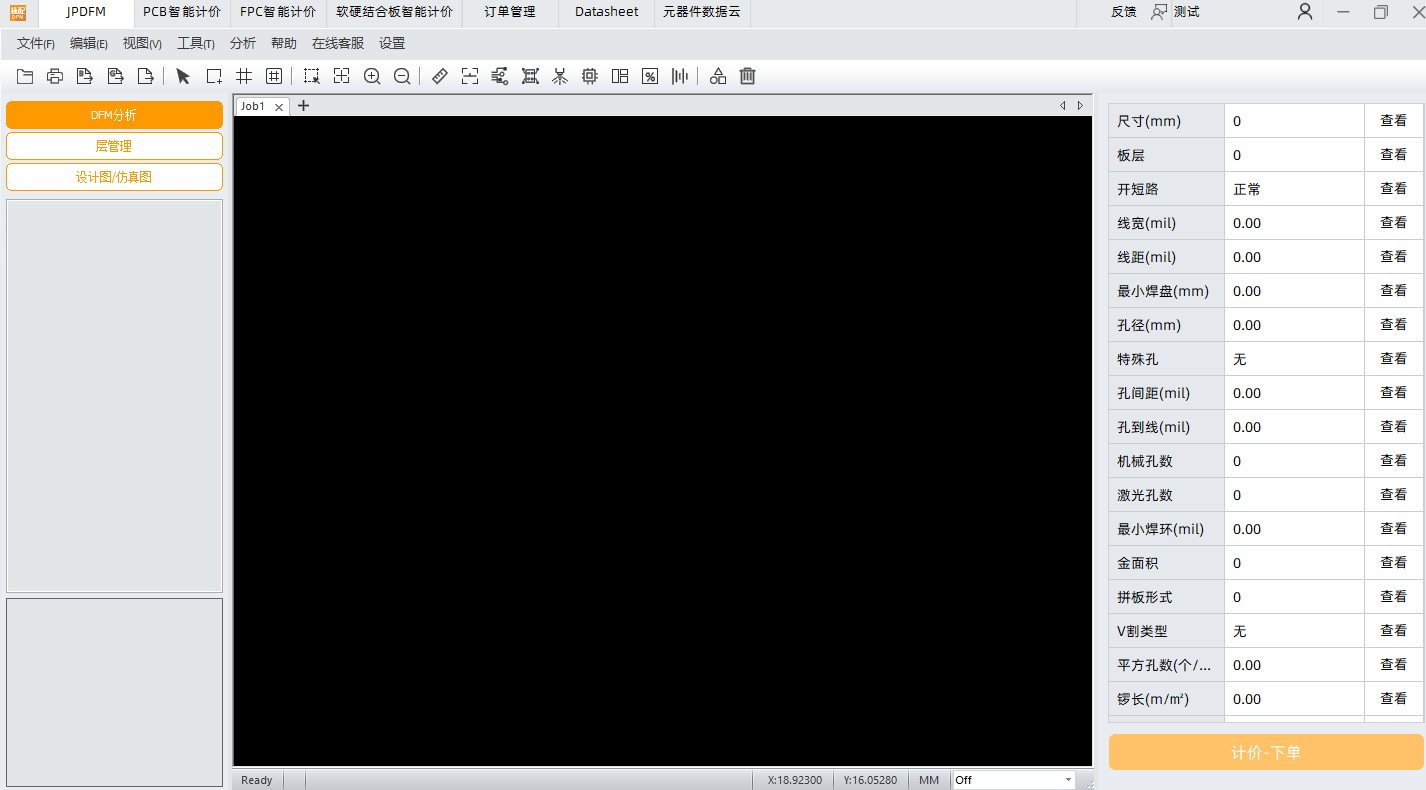

使用如Mentor Valor、Zuken CR-8000 DFM Center、Siemens PCBflow等工具進行DFM分析，可以在下單前發現設計缺陷。

重點分析點包括：

• 最小線寬是否超過能力？

• 所有過孔是否符合孔環要求？

• 電源和地層是否完整？

• 是否存在孤島銅、飛線、未連接焊盤等問題？

很多DFM軟件還可導出錯誤報告，供設計人員修改設計。

3. 審核制造文檔和Gerber文件

設計完成后，必須導出Gerber文件，并連同BOM、鉆孔表、阻抗表、堆疊圖、DFM要求一起交給PCB廠。廠商會做第二輪DFM復核。

如果發現有問題，會發出“工程疑問表（EQ）”。設計方要根據EQ及時調整圖紙，避免生產延誤。

良好設計來自對制造限制的充分理解

多層板的DFM檢查，是連接設計與制造的橋梁。只靠電氣指標畫布線，不顧工藝能力，會導致圖紙“畫得出來卻做不出來”。

設計人員必須：

• 明確目標廠商的最小線寬/間距/孔徑能力；

• 在EDA軟件中設置正確的DRC參數；

• 用DFM工具全流程檢查圖紙；

• 輸出清晰完整的制造資料；

• 保持與PCB廠密切溝通。

只有這樣，才能在保證電性能的同時，提高產品的一致性、良率和交期穩定性。這不僅降低了制造成本，也提升了產品質量，增強了客戶信任。
