PCB回流焊工作原理初學者指南

  • 2025-06-23 10:27:00
  • 瀏覽量:137

回流焊是現代電子制造的基石,能夠精確、高效地將表面貼裝元件組裝到印刷電路板 (PCB) 上。無論您是構建第一個電路的業余愛好者,還是在大批量生產線上工作的工程師,了解回流焊對于創建可靠的高性能電子產品都至關重要。在本指南中,我們分解了回流焊工藝,分享了適合初學者的實用技巧,并強調了需要避免的常見陷阱,確保您的項目實現堅固、一致的焊點。



什么是回流焊?

回流焊是一種用于將表面貼裝技術 (SMT) 元件連接到 PCB 的工藝,方法是涂上焊膏、放置元件并以受控方式加熱組件以熔化焊料。冷卻后,焊料在組件和 PCB 之間形成永久的電氣和機械連接。這種方法被廣泛用于電子制造,因?yàn)樗軌蛱幚砭哂懈咴芏鹊膹?fù)雜電路板,使其成為智能手機、筆記本電腦和物聯網設備等設備的理想選擇。

與適用于通孔元件的波峰焊不同,回流焊在 SMT 組裝中表現出色,因?yàn)樗试S同時焊接多個元件。該流程高度自動化,可確保精度和可重復性,這對于原型開發和大規模生產都至關重要。






為什么回流焊對工程師很重要

對于工程師來說,回流焊不僅僅是一個制造步驟,它還是一個影響電子設備可靠性和性能的關鍵過程。執行良好的回流焊工藝可確保焊點牢固,最大限度地減少可能導致器件故障的開路、立碑或焊橋等問題。根據行業研究,不良的焊點質量占 PCB 組裝缺陷的 60%,因此掌握回流焊是生產堅固電子產品的首要任務。

回流焊還支持電子產品小型化的趨勢。隨著元件縮小到 0201 (0.6mm x 0.3mm) 及以下的尺寸,對焊膏應用和熱曲線的精確控制變得至關重要,以避免缺陷并確保功能。通過了解回流焊,工程師可以設計出針對可制造性和性能進行了優化的 PCB。



回流焊工藝:分步

回流焊工藝包括幾個不同的階段,每個階段都需要仔細注意細節。下面,我們概述了幫助初學者有效駕馭該過程的關鍵步驟。

1. PCB 準備和焊膏應用

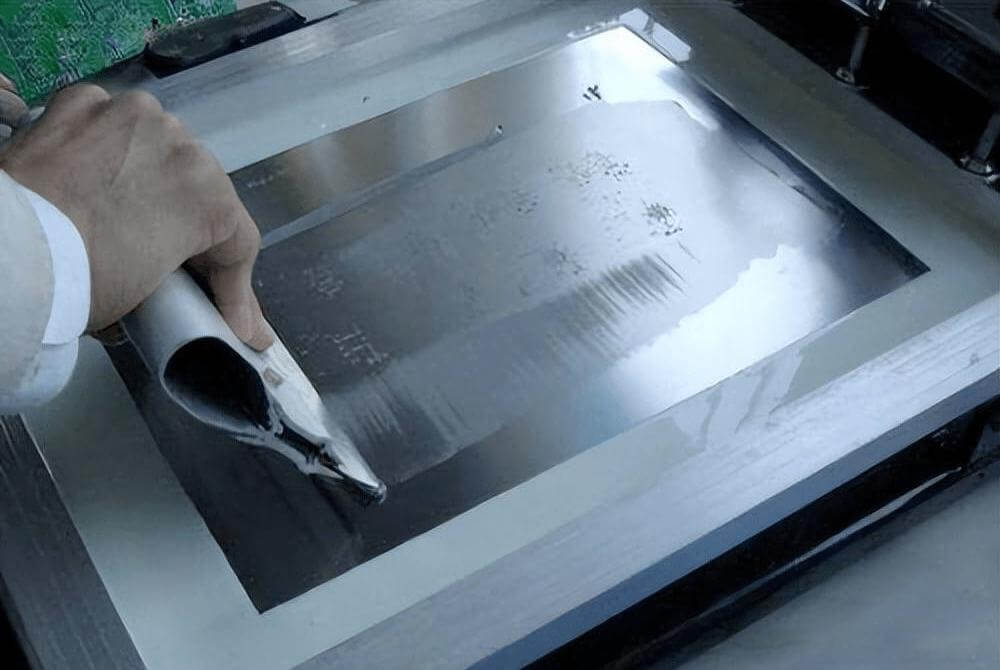

在焊接開始之前,PCB 必須干凈且沒有灰塵或氧化等污染物,這些污染物會影響焊點質量。焊膏 - 微小的焊料顆粒、助焊劑和溶劑的混合物 - 使用模板或絲網印刷工藝涂覆到 PCB 的接觸墊上。模板通常由不銹鋼制成,可確保僅在放置元件的位置精確沉積焊膏。

例如,用于無鉛焊接的典型焊膏可能由錫-銀-銅 (SAC) 合金組成,例如 SAC305(96.5% 錫、3% 銀、0.5% 銅),熔點約為 217-220°C。 焊膏中的助焊劑可去除氧化并增強焊料流動性,確保牢固的粘合。涂抹適量的焊膏至關重要 - 過多會導致焊橋,而過少則可能導致焊點脆弱。





2. 元件放置

涂上焊膏后,使用貼片機將電阻器、電容器和集成電路等電子元件放置在 PCB 上,對于業余愛好者來說,則使用鑷子放置到 PCB 上。對中至關重要,因?yàn)槲磳?duì)準的組件會導致塔式沉積等缺陷,即由于加熱不均勻,組件會垂直抬起。自動拾取和放置機器可確保可重復性,在高端系統中放置公差小至 ±0.01 毫米的組件。

對于手動工作的初學者,使用放大鏡或顯微鏡有助于確保準確放置。元件應平放在焊膏上,引線或焊盤與 PCB 的接觸點對齊。

3. 回流爐加熱

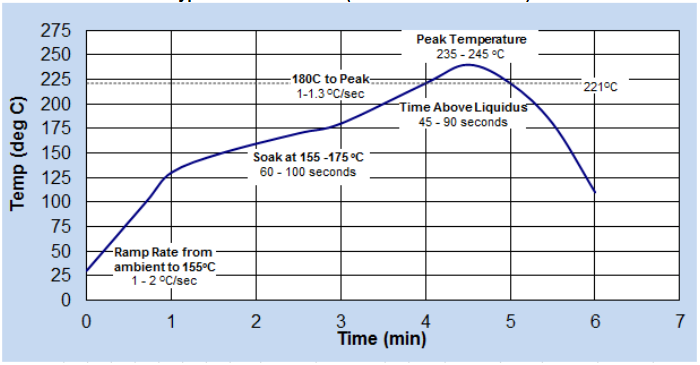

回流焊的核心是回流焊爐,它加熱 PCB 組件以熔化焊膏。該過程遵循精確的熱分布,具有四個主要區域:

  • 預熱區:以每秒 1-2°C 的速度逐漸升高 PCB 溫度,以避免熱沖擊。此階段通常持續 60-120 秒,還允許焊膏中的溶劑蒸發。目標溫度:150-180°C。

  • 浸泡區:保持穩定的溫度(SAC 合金約為 150-200°C)60-90 秒,以確保整個電路板均勻加熱并激活助焊劑,從而清潔焊接表面。

  • 回流區:將溫度升高到焊料熔點(例如 SAC305 為 217°C)以上,達到 235-250°C 的峰值,持續 20-40 秒。焊料熔化,形成液體接頭,將元件粘合到 PCB 上。

  • 冷卻區:以每秒 2-4°C 的受控速率冷卻組件,以固化焊點而不會引起熱應力??焖倮鋮s會導致接頭變脆,而緩慢冷卻可能會導致金屬間化合物生長,從而削弱粘合力。

無法使用回流焊爐的業余愛好者可以使用烤面包機或熱板,盡管它們?nèi)狈I(yè)烤箱的精確溫度控制。例如,烤箱可能需要手動監測以近似回流曲線,無鉛焊料的目標峰值溫度為 240°C。





4. 檢驗和質量控制

冷卻后,檢查 PCB 以確保焊點質量。目視檢查,通常借助放大鏡或自動光學檢測 (AOI) 系統,檢查焊橋、冷焊點(鈍化、開裂的焊點)或立碑等缺陷。對于高可靠性應用,X 射線檢測可用于檢測隱藏的空隙或不完全的焊料流動。

一個好的焊點是有光澤的、光滑的、錐形的,沒有多余的焊料或裂紋。例如,0805 電阻器 (2mm x 1.25mm) 上正確成型的接頭應具有大約 0.2-0.5mm 的圓角高度,以確保牢固的電氣連接。




成功進行回流焊的技巧

為了幫助初學者獲得可靠的結果,以下是從行業最佳實踐中得出的實用技巧:

  1. 選擇合適的焊膏:選擇與您的元件和 PCB 材料兼容的焊膏。對于無鉛焊接,SAC305 是常見的選擇,因?yàn)樗诔杀?、性能和熔點 (217°C) 之間取得了平衡。查看漿料的數據表,了解推薦的回流焊曲線。

  2. 徹底清潔 PCB:使用異丙醇和無絨布去除灰塵或油脂等污染物,以確保焊料的正確附著力。

  3. 使用優質鋼網:具有精確孔徑的激光切割不銹鋼鋼網(例如,細間距元件的厚度為 0.1 毫米)可確保一致的焊膏應用。

  4. 監控?zé)崤渲梦募鹤裱父嘀圃焐掏扑]的配置文件。例如,在 150-200°C 下浸泡 60-90 秒可防止加熱不均勻,減少立碑等缺陷。

  5. 避免快速冷卻:以每秒 2-4°C 的溫度冷卻 PCB 以防止熱沖擊,熱沖擊會使元件破裂或削弱接頭。

  6. 檢查每個接頭:焊接后立即使用放大鏡或 AOI 檢查是否有缺陷。接觸角為 30-45° 的焊點通常是 SMT 元件的理想選擇。

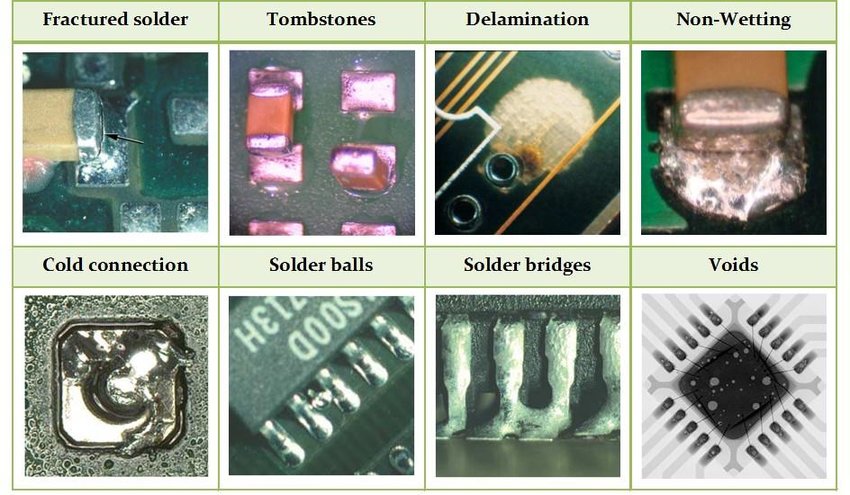

常見的回流焊問題和解決方案

即使經過精心準備,在回流焊過程中也可能出現問題。以下是常見問題及其解決方法:

  • 邏輯刪除:當組件從一側抬起時發生,類似于邏輯刪除。原因包括加熱不均勻或焊膏過多。解決方案:確保均勻的焊膏應用和平衡的熱分布。對稱放置較大的組件,以最大限度地減少熱梯度。

  • 焊橋:過多的焊料會連接相鄰的焊盤,從而導致短路。解決方案:通過調整鋼網孔徑大小(例如,細間距元件的焊盤面積的 90%)來減少焊膏量,并驗證鋼網對齊。

  • 冷焊點:鈍化、開裂的焊點表明熔化不完全。解決方案:提高峰值溫度(例如,SAC305 提高到 240°C)或?qū)⒒亓骱笗r(shí)間延長 5-10 秒,保持在組件公差范圍內。

  • 焊球:由于焊膏過多或模板設計不良,會形成小焊球。解決方案:優化鋼網孔徑(例如,與焊盤尺寸按 1:1 的比例)并確保適當?shù)臐{料儲存以防止降解。





捷配PCB如何滿足您的回流焊需求

對于尋求可靠 PCB 組裝的工程師來說,與經驗豐富的制造商合作可以簡化回流焊工藝。我們提供先進的 SMT 組裝服務,包括快速原型制作和大批量生產。我們最先進的回流焊爐具有 10 個溫度區,可確保精確的熱分布,最大限度地減少立碑或焊橋等缺陷。



回流焊是一種強大的技術,使工程師能夠構建可靠、高性能的電子產品。通過了解準備 PCB、涂抹焊膏、放置元件和控制熱曲線的過程,您可以獲得堅固、一致的焊點。對于初學者來說,掌握回流焊需要注意細節、使用正確的工具并了解常見陷阱。通過實踐和正確的資源,您將有能力自信地處理 SMT 組裝項目。
