01005組件組裝

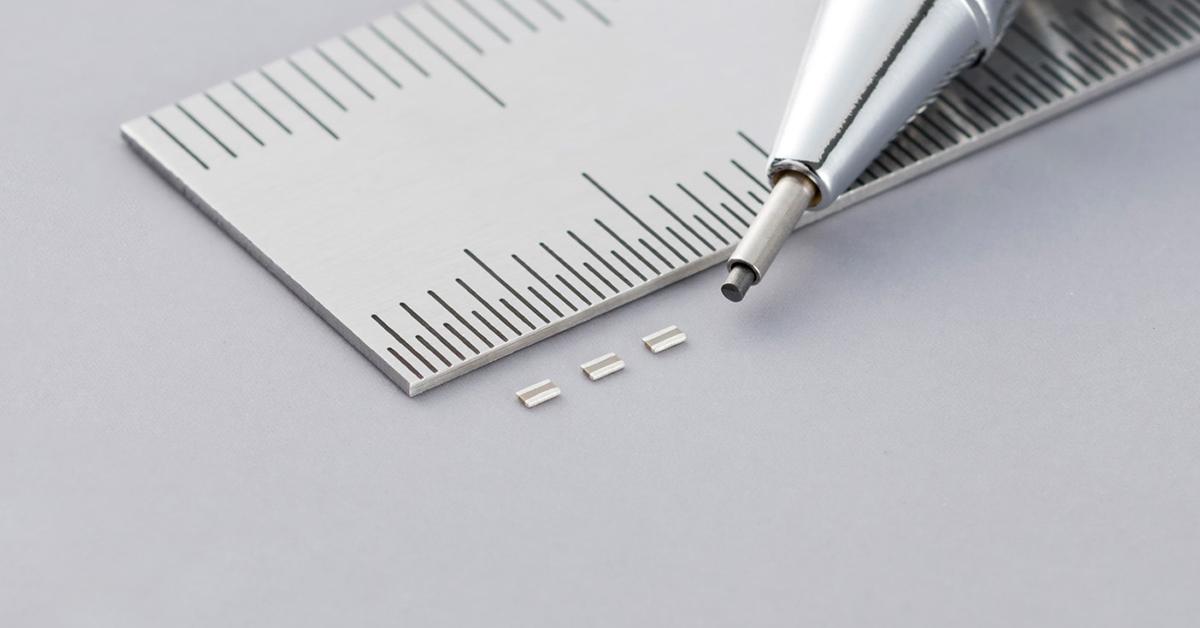

電子產品對小型化的不懈追求將印刷電路板 (PCB) 組裝推向了新的前沿。目前使用的最小元件包括 01005 無源元件 - 電阻器和電容器的尺寸僅為 0.4 mm x 0.2 mm。這些微型元件可實現緊湊、高密度的設計,這對于智能手機、可穿戴設備和物聯網系統等現代設備至關重要。然而,它們的小尺寸給 PCB 組裝帶來了重大挑戰,從焊膏應用到貼裝精度和回流焊曲線。在這篇博客中,我們探討了組裝 01005 組件的主要障礙,并分享了確保高產量、可靠生產的實用解決方案。
01005 封裝以其英制尺寸(0.01 x 0.005 英寸)命名,代表了無源元件小型化的前沿。這些元件對于空間非常寶貴的高密度 PCB 至關重要。例如,它們可以放置在間距為 0.5 mm 或更小的密集球柵陣列 (BGA) 的引腳之間,從而在智能手表或醫療植入物等緊湊型設計中實現最佳信號過濾和功率去耦。其重量輕(約 0.04 mg)和最小占用空間,非常適合需要小尺寸高功能的應用,例如 5G 模塊或高級射頻電路。
然而,01005 組件的好處伴隨著權衡。它們體積小、重量輕,放大了每個裝配階段的復雜性,需要先進的設備、精確的工藝和細致的設計。下面,我們將深入探討主要挑戰以及如何應對這些挑戰。

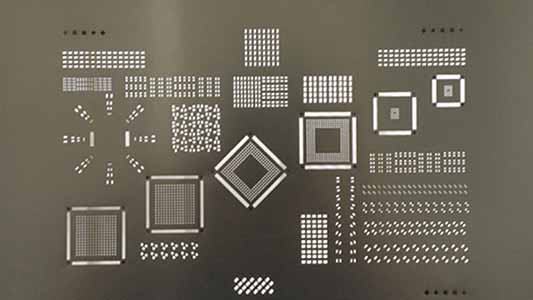

焊膏印刷是 01005 組裝成功的基礎,但實現一致、準確的沉積是一項艱巨的挑戰。01005 組件的焊盤長度和寬度通常為 200-220 μm,間距為 160 μm 或更小。這需要孔徑小至 100 μm 的焊膏模板,突破了模板技術的極限。
- 孔徑大小和面積比:面積比(孔徑開口與孔徑壁面積的比率)至關重要。對于 01005 組分,面積比通常低于 0.6,從而增加了糊狀物釋放不完全的風險。根據 IPC-7525 標準,低面積比會導致焊料沉積不一致,從而導致立碑或橋接等缺陷。
- 鋼網質量:不均勻的鋼網邊緣或粗糙的孔壁會導致焊膏應用不均勻。例如,一項研究發現,電鑄鋼網的加工良率為 97.9%,略高于電拋光激光切割鋼網的 97.5%,因為孔徑壁更光滑。
- 焊膏類型: 通常建議將 4 型或 5 型焊膏用于 01005 元件。這些更細的粉末(15-38 μm 粒徑)可確保更好的打印清晰度,但如果回流曲線未優化,則容易出現抓握等問題。
- 使用高質量的鋼網:選擇厚度為 75-100 μm 的電鑄或電拋光激光切割鋼網。這些提供了更平滑的孔徑壁和更好的漿料釋放。確保 1:1 的孔徑焊盤比,以最大限度地提高焊膏轉移效率。
- 優化打印參數:保持 8 mm/s 的打印速度、5-6 kg 的打印力和零打印間隙,以確保沉積均勻。使用自動光學檢測 (AOI) 驗證焊膏體積,目標是焊盤覆蓋率達到 85-95%。
- 選擇合適的焊膏:對于 01005 元件,5 型焊膏的性能通常與 4 型焊膏相當,在高密度應用中提供靈活性。確保漿料不含鉛(例如 SAC305)以符合 RoHS 標準,但要注意其較高的熔點 (217-220°C)。
放置 01005 元件需要亞微米級精度,因為它們的尺寸小且焊盤間距小。即使是 50-100 μm 的錯位也會導致短路或信號丟失等缺陷,從而影響電路板的可靠性。
- 貼裝公差:01005 的封裝幾乎沒有出錯的余地。未對準會導致元件在回流過程中移動,從而導致立碑(一端從焊盤上抬起)或橋接(焊料連接相鄰焊盤)。
- 設備限制:標準的拾取和放置機器可能無法承受 01005 的 0.04 mg 重量,因為它們的真空噴嘴和視覺系統通常針對 0201 或 0402 等較大的組件進行了優化。
- 元件均勻性:由于熱質量和處理要求的差異,將 01005 元件與較大的元件(例如間距大于 25 mm 的 BGA)混合可能會使放置復雜化。
- 高級貼裝系統:使用帶有伺服電機驅動機構、氣動噴嘴和機器學習增強視覺系統的高精度拾取和放置機器。例如,具有 1 N 貼裝力的 Siemens HS60 已被證明可以實現可靠的 01005 貼裝。
- 優化噴嘴和視覺設置:選擇專為超小型組件設計的真空拾取噴嘴,并配置視覺相機以實現高分辨率模式識別。低于 3.5 N 的貼裝力對于避免 01005 電阻器開裂至關重要。
- 均勻性設計:最大限度地減少 PCB 上元件尺寸的各種變化,以簡化放置。例如,避免將 01005 元件與大型 BGA 結合使用,除非仔細控制熱曲線以防止可焊性問題。
01005 元件的回流焊工藝充滿了挑戰,特別是由于使用無鉛焊料以及元件對熱分布的敏感性。常見缺陷包括立碑、橋接和夾持(由于助焊劑激活不完全,焊點出現凹陷)。
- 熱敏性:無鉛焊料(例如 SAC305)需要 240-245°C 的峰值回流溫度,如果不仔細管理,可能會對 01005 元件造成壓力。這些組件的熱質量小,因此容易出現加熱不均勻的情況。
- 抓?。寒?dāng)助焊劑在回流過程中耗盡時,通常會發生這種缺陷,通常是由于小的焊膏沉積。一項研究報告稱,當使用斜坡速率為 1.25°C/s 且峰值溫度為 245°C 的 RSS 配置文件時,01005 組件存在抓取問題。
- 立碑和橋接:這些缺陷是由于焊膏應用不均勻或元件放置不準確引起的。例如,相鄰 01005 元件之間的最小間距為 7 mils,以防止橋接。
- 優化回流焊曲線:使用升溫速率為 1.5°C/s、高于液相線 (TAL) 60 秒、峰值溫度為 240°C 的升溫到尖峰 (RTS) 曲線,以最大限度地減少抓取。避免長時間浸泡,因為它們會耗盡助焊劑。
- 控制爐氣氛:雖然氮氣氣氛可以減少氧化,但空氣回流焊在適當?shù)姆治鱿率强尚械?。確保使用多區烘箱(例如,八個區域)以實現精確的溫度控制。
- 回流焊后檢測:使用根據 IPC-A-610 標準校準的 AOI 系統來檢測立碑或橋接等缺陷。以 40 倍放大倍率進行顯微鏡檢查可以確認焊點質量。
由于 01005 組件體積小且放置密集,因此返工極具挑戰性。手動維修通常是不切實際的,返工過程中的過熱可能會損壞相鄰的組件或痕跡。
- 手動維修限制:01005 的 0.4 mm x 0.2 mm 基底面和 0.04 mg 的重量使得在沒有專用工具的情況下幾乎不可能進行手工焊接。標準烙鐵缺乏如此小焊盤所需的精度。
- 熱損壞風險:密集的 PCB 布局幾乎沒有返工空間,增加了附近組件過熱的風險。例如,如果溫度超過 260°C,則對 BGA 附近的 01005 電容器進行返工可能會損害焊點。
- 有限的制造商專業知識:很少有 EMS 提供商擁有處理 01005 返工的設備和專業知識,這限制了高密度 PCB 組裝的選擇。
- 最大限度地減少返工需求:通過優化設計和裝配流程,專注于一次通過率。使用面向制造和裝配的設計 (DFMA) 技術來減少初始生產期間的缺陷。
- 專用返修工具:使用帶有微觀光學元件和受控加熱(例如熱空氣或激光系統)的精密返修站進行 01005 維修。將返工溫度限制在 240-245°C 以防止損壞。
- 與經驗豐富的 EMS 提供商合作:選擇具有經過驗證的 01005 裝配能力的制造商,例如通過 IPC-A-610G 標準認證的制造商,以確??煽康姆倒ち鞒?。
設計階段在克服 01005 裝配挑戰方面起著關鍵作用。不良的 PCB 布局會加劇打印、貼裝和回流焊過程中的問題,從而導致代價高昂的故障。
- 焊盤設計和間距:不正確的焊盤尺寸或間距會導致缺陷。01005 電容器的最佳焊盤尺寸為 210 μm 長、220 μm 寬和 160 μm 間隔;對于電阻器,長度為 190 μm,寬度為 220 μm,間距為 160 μm。組件之間需要至少 100 μm 的間隙,以避免橋接。
- 阻焊層定義:在阻焊層定義 (SMD) 和非阻焊層定義 (NSMD) 焊盤之間進行選擇會影響焊點可靠性。NSMD 焊盤通常是 01005 元件的首選,因為它可以更好地控制焊料流量。
- 熱管理:將 01005 元件與大熱質量元件(例如 BGA)混合會導致加熱不均勻,從而導致焊料空洞或回流不完全。
- 遵循制造商指南:遵守組件制造商對焊盤設計和封裝的建議。確保在焊盤之間定義阻焊層以防止橋接。
- 使用仿真工具:使用具有設計規則檢查 (DRC) 的 PCB 設計軟件來驗證焊盤布局和間距。Cadence OrCAD 等工具可以幫助優化 01005 布局。
- 平衡元件選擇:盡可能設計具有統一元件尺寸的電路板,以簡化熱配置并提高裝配一致性。
在捷配PCB,我們了解使用 01005 元件組裝高密度 PCB 的復雜性。我們先進的制造設施配備了最先進的 SMT 生產線,包括高精度拾取和放置機器和多區回流焊爐,確保準確放置和可靠焊接。我們的快速原型設計服務使工程師能夠快速測試和改進 01005 設計,而我們的全球物流網絡可確保及時交付組件和組裝板。
組裝 01005 組件是一項高風險的工作,需要精度、先進的設備和精心的設計。從焊膏印刷到回流分析和返工,每個階段都面臨著獨特的挑戰,可能會影響良率和可靠性。通過采用高質量的模板、優化貼裝和回流焊工藝以及堅持穩健的設計實踐,制造商可以成功實現 01005 組裝。隨著電子產品的不斷縮小,應對這些挑戰對于突破創新界限的工程師來說至關重要。通過正確的策略和合作伙伴,可以充分發揮 01005 組件的潛力,實現更小、更智能、更強大的設備。
