首頁 > 技術資料 > 從零開始畫PCB四層板:設計邏輯與布線方法詳解

從零開始畫PCB四層板:設計邏輯與布線方法詳解

  • 2025-06-19 11:37:00
  • 瀏覽量:143


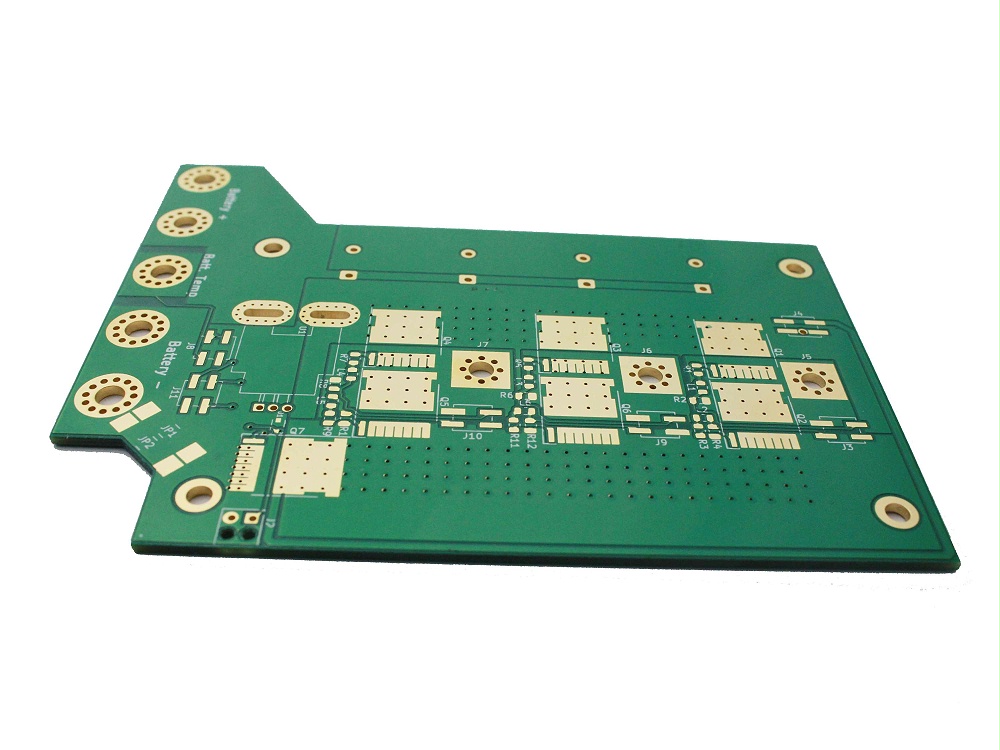

為什么要使用四層板,設計難度在哪里

四層板的基本結構是:頂層(Top)+ 內電源層(Power Plane)+ 內地層(Ground Plane)+ 底層(Bottom)。其中電源層和地層為整面鋪銅,主要作用是供電和信號回流,同時也起到屏蔽、抑制干擾的作用。頂層和底層則負責信號布線和器件擺放。

相對于雙層板,四層板多了兩個專用層,不僅可以提升電源穩定性和抗干擾能力,還大大增加了布線空間。但是,四層板結構復雜,設計時要考慮更多的問題,如電源與地的配合、層間耦合、過孔連接、阻抗匹配、熱管理等。如果設計不合理,成本高了不說,還可能造成EMI問題、信號損耗、過熱等風險。

所以,在設計四層板之前,必須掌握合理的設計流程、層疊結構選擇、布局布線技巧,并從電氣性能和熱特性兩個方向進行統籌規劃。


四層板的技術原理:信號、電源、地的層間耦合機制

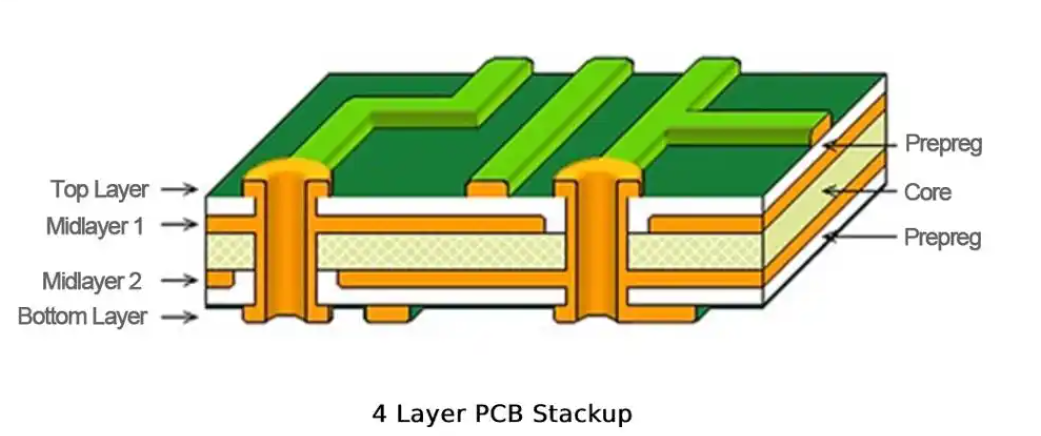

四層板層結構說明

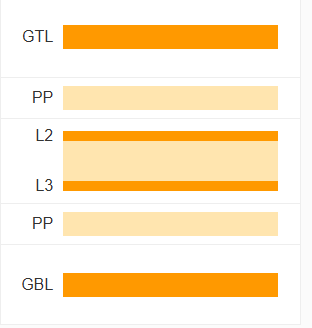

最常見的四層板疊層是這樣的結構:

  • 頂層(Signal1):放置大部分芯片和器件,進行主要信號布線;

  • 內層2(GND):整面鋪地,作為所有信號線的回流路徑;

  • 內層3(VCC):整面供電面,分區域供電;

  • 底層(Signal2):補充布線,有時放置少量器件,或用于調試接口。

這個結構把供電系統和信號系統分開,中間用完整的地層隔開信號層和電源層,形成良好的電磁屏蔽結構。這樣可以有效減少信號串?dāng)_,提高信號完整性,也有助于降低EMI輻射。

電源與地的作用機制

在電路工作時,所有信號線上的電流必須通過地回流。如果沒有一整塊連續的地層,信號電流就會繞路回流,形成干擾環路,造成串?dāng)_和輻射。而內層整面鋪地,可以讓回流路徑最短,阻抗最低,電流集中,不易干擾。

電源層則提供低阻抗供電通道。分區域布電源,在每個區域預留多個過孔,給上層或下層芯片供電。整個電源系統依賴于電源層和地層之間的電容效應來實現濾波和穩定供電。這種結構比在雙層板中用銅線拉電源穩定得多。

信號與地的耦合原則

信號線必須靠近地層布線,這樣回流路徑就近,阻抗控制容易實現。頂層布線靠近內地層,底層布線也盡量靠地層,不要跨越不同電源區。如果需要跨層走線,要通過過孔連接,避免懸空。

每一條高速信號線,都有一個“影子地線”在它正下方跑著,用來承載回流電流。這種對地耦合設計可以有效降低信號的EMI和串?dāng)_。


四層板的完整設計流程

一、前期準備:原理圖設計與層疊結構確定

畫PCB之前要有完整的原理圖。原理圖是整個電路的邏輯來源,不能隨意更改。PCB設計要嚴格按照原理圖走。

原理圖完成后,導出網絡表(Netlist)導入PCB設計工具中,比如Altium Designer、Cadence Allegro、Mentor PADS 或者 KiCAD 等。然后設置板子的物理參數,包括板邊尺寸、器件封裝庫、層疊結構、過孔規則等。

層疊結構要確定好板厚、銅厚、介質厚度、介質常數等。這些參數影響阻抗計算和層間熱擴散。常用的四層板總厚度為1.6mm,每層銅厚約1oz。介質層根據布線密度與阻抗要求進行調整。

二、器件布局:從電源、信號和熱源三方面考慮

器件布局是決定布線效率和信號質量的第一步。

  • 功能相關的器件靠近放;

  • 高頻信號路徑盡量短;

  • 模擬與數字區域分開;

  • 熱源集中區放近散熱區;

  • BGA器件中心下方預留扇出空間;

  • 電源芯片、濾波器、電感盡量靠近負載端;

  • 接插件接口朝向邊緣,方便連接。

布局時盡量避免大面積空白區域,防止形成不必要的熱堆積或EMI天線。

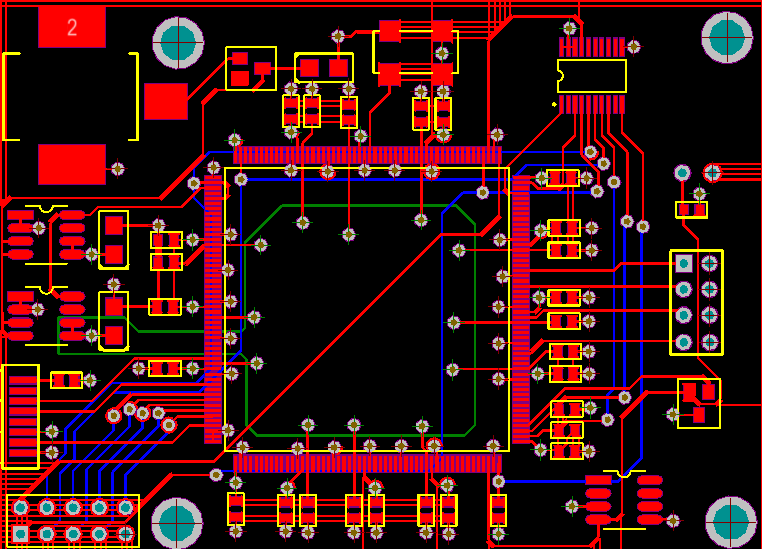

三、布線原則:先電源、再關鍵信號,最后一般信號

布線順序可以這樣安排:

  1. 電源線:用內層3走電源,如果電源種類多,就在頂層或底層引出局部區域的電源線,通過過孔連接到內電源層;

  2. 地線:內層2整面鋪地,所有過孔都要連接到地面。盡量避免打斷地層,布線時注意地線完整性;

  3. 高速信號:如USB、HDMI、DDR、LVDS等高速線,要嚴格控制長度、差分對、阻抗匹配;

  4. 控制信號、低速信號:走最短路徑,避開高頻區域;

  5. 模擬信號:遠離數字信號,用地線屏蔽;

  6. 時鐘線:靠地走,最短,單獨處理,走線等長;

  7. 電源濾波與旁路電容:放在供電引腳附近,過孔數量充足。

過孔不能太密,否則會打斷地層完整性。每一個過孔在高頻信號中都是一個潛在的反射點,要盡量減少。

四、增加熱管理設計元素

四層板中,發熱器件可能集中在某一層或某一區域。為避免溫升過高,需要考慮以下設計:

  • 在熱源下方布熱銅面;

  • 加大熱銅面積,通過內層擴散;

  • 插入過孔陣列將熱量傳導至底層或外殼;

  • 熱敏元件盡量遠離熱源;

  • 選用熱導率高的PCB材料如含陶瓷填料樹脂;

  • 加強熱仿真,找出熱阻瓶頸。

有時還需要設計金屬殼、散熱片、熱墊等配合四層板進行整體導熱設計。


常見問題與處理方法

1. 接地層被切割影響信號回流

信號線上穿越多個電源區域,造成其正下方?jīng)]有連續地層,會使電流回流路徑被迫繞行,形成閉環,增加輻射。要避免這種布線穿越結構??梢约友a(bǔ)地、調整走線位置,或在層疊結構中重新分配電源層。

2. 信號過孔太多造成地層破碎

在布線過程中,如果過孔太密集,就會把地層打斷,形成多個孤立小塊地面。這些小地塊不能承載有效回流??梢允褂眠^孔減量設計,或在每個信號過孔旁邊加一顆地過孔做補償。

3. 多電源區域過度靠近

高壓與低壓區域靠得太近,會造成干擾甚至擊穿。不同電源區域要保持一定物理間隔??梢允褂秒娫淬~箔分區,或者設置過孔與絲印做隔離警示。

4. 層間走線順序混亂

四層板中,走線應該有清晰的層間順序。如果頻繁換層,就會增加過孔數量、破壞地層連續性,信號完整性也會下降。建議大部分信號在線上走同一面,少數情況換層,再在過孔兩端加地過孔保持回流通道。


四層板設計是一種系統性工程

四層板相比雙層板更具結構性、功能性和復雜性。它不是簡單把布線加一層,而是系統性的工程任務。一個合格的四層板設計,必須同時滿足以下目標:

  • 電氣性能穩定:電源層與地層配合良好,阻抗連續;

  • 信號傳輸可靠:高速線走線合理,長度控制得當;

  • 布局緊湊清晰:功能區域明確,模塊之間隔離;

  • 熱管理有效:熱源路徑通暢,熱點分布均勻;

  • 加工難度適中:過孔密度、板厚、銅厚控制合理。

設計不是一蹴而就的。每一次迭代都可以優化層疊結構、改進布線策略、調整過孔布局、優化地電分布。設計者需要不斷學習仿真技巧、加工知識、電磁兼容等方面內容,才能真正掌握四層板的設計核心。捷配PCB,我們隨時為您的項目提供量身定制的高質量 PCB 制造和組裝服務,為您的旅程提供支持。
