球柵陣列 （BGA） 組件是現代電子制造的基石，支持創建緊湊的高性能設備，如智能手機、筆記本電腦和醫療設備。BGA 封裝能夠?qū)⒈姸噙B接封裝到一個小尺寸中，這使其成為不可或缺的，但由于元件下方隱藏了焊點，因此其焊接過程很復雜。對于工程師來說，掌握可靠的 BGA 焊接技術對于確保耐用性和功能性至關重要。我們將探討 BGA 組裝的基本步驟、挑戰和最佳實踐，提供可作的見解，幫助您獲得最高質量的結果。

無論您是在設計尖端的微處理器還是對原型進行故障排除，了解 BGA 焊接都可以成就或破壞您的項目。讓我們深入了解確保每次都能獲得堅固、可靠的焊點的技術。

了解 BGA 封裝

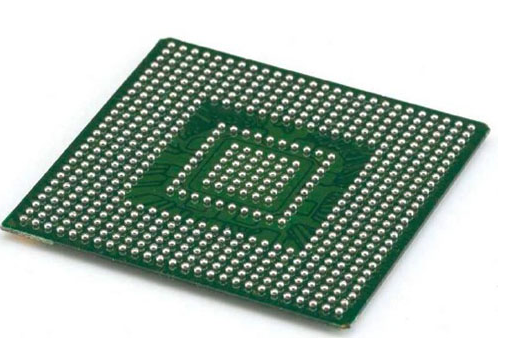

球柵陣列 （BGA） 是一種表面貼裝封裝，其中底部的焊球?qū)⒓呻娐?（IC） 連接到印刷電路板 （PCB）。與傳統的引線式封裝不同，BGA 使用這些焊球來創建高密度連接，使其成為需要在小空間內需要大量引腳數的應用的理想選擇。其緊湊的設計和出色的電氣性能使其成為從消費電子產品到航空航天系統等各種應用的首選。

BGA 封裝因滿足不同需求而異：

• 塑料 BGA （PBGA）：PBGA 價格實惠，廣泛用于游戲機等設備，采用塑料基材。

• 陶瓷 BGA （CBGA）：CBGA 具有出色的導熱性，在服務器或汽車電子設備等高性能環境中大放異彩。

• 磁帶 BGA （TBGA）：TBGA 重量輕、靈活，常見于可穿戴設備等超薄設備中。

間距 - 焊球之間的距離 - 范圍可以從舊設計的 1.27mm 到高級封裝的 0.4mm 不等，要求每個組裝步驟都具有精度。

可靠 BGA 焊接的關鍵技術

成功的焊接 BGA 需要一種系統的方法，從 PCB 設計到最終檢查。以下是需要掌握的關鍵技術。

1. PCB 設計和布局注意事項

精心設計的 PCB 為可靠的 BGA 焊接奠定了基礎。布局必須與 BGA 的規范完全一致，以防止出現錯位或接頭薄弱等問題。

• 封裝精度：PCB 的焊盤圖案必須與 BGA 的焊球布局相匹配。對于 0.8mm 間距的 BGA，焊盤的直徑可能為 0.4mm，而 0.4mm 間距需要更小、間距精確的焊盤。

• 過孔管理：避免焊盤下方未填充的過孔，因?yàn)樗鼈儠?huì)吸走焊料，導致空洞。如有必要，使用插入或帶蓋的通孔。

• 阻焊層選擇：非阻焊層定義 （NSMD） 焊盤允許焊料纏繞在焊盤邊緣，從而提高 0.5mm 或更大間距的接合強度。

2. 焊膏應用

焊膏將 BGA 球橋接到 PCB 焊盤，因此其應用必須完美無瑕。如今，大多數組件都使用無鉛焊料（例如 SAC305 合金）以符合 RoHS 標準。

• 模板厚度： 100-150μm 厚的激光切割模板適合大多數 BGA。對于 0.5mm 間距，通常為 125μm 以平衡焊膏體積。

• 孔徑設計： 圓形孔徑確保均勻的漿料沉積。1：1 的孔徑與焊盤比適用于較大的間距，而略微減少（例如 90%）有助于更細的間距避免過多的漿料。

• 粘貼控制：過多的粘貼可能會產生橋梁風險;太少會使關節饑餓。每個墊子的目標是一致的 0.1-0.15 mm3。

3. 組件放置

準確放置 BGA 可確保每個球都接觸其焊盤。精度高，防止了代價高昂的返工。

• 設備：配備視覺系統的高端拾取和放置機器可以達到 ±25μm 的精度，這對于低于 0.5mm 的間距至關重要。

• 對準輔助工具：基準標記 - PCB 上的小參考點 - 指導機器完美地定位 BGA。

4. 回流焊

回流焊熔化焊膏以形成實心接頭。溫度曲線必須根據焊接類型和 PCB 組件進行定制。

• 配置文件基礎知識：對于無鉛焊料，預熱至 150-180°C，浸泡 60-90 秒，然后在 235-250°C 達到峰值 20-40 秒。

• 均勻加熱：受控浸泡可最大限度地減少熱梯度，確保所有球在 BGA 下均勻熔化。

• 冷卻：以每秒 2-4°C 的溫度冷卻，以避免接頭出現裂紋或應力。

5. 檢驗和質量控制

由于 BGA 接頭是隱藏的，因此標準目視檢查不會解決問題。高級方法是必不可少的。

• X 射線檢測：自動 X 射線系統可顯示空隙（焊料中的氣泡）、橋接或缺失的接頭。根據 IPC 標準，低于 25% 的無效率通常是可以接受的。

• 功能測試：電氣測試可確認連接性，但可能會遺漏結構缺陷，因此請將它們與 X 射線配對以確保徹底性。

BGA 焊接的常見挑戰和解決方案

即使經過仔細規劃，BGA 焊接也會遇到障礙。以下是解決最常見問題的方法。

1. 焊點空隙

空隙會降低接頭強度和導電性。它們通常是在回流過程中助焊劑氣體被截留時形成的。

• 解決方案：將浸泡階段延長至 90-120 秒，讓氣體在焊料硬化之前逸出。

2. 焊料橋接

過多的焊料會連接相鄰的焊球，使電路短路。

• 解決方案：優化模板孔徑并略微減少色漿量。檢查對齊方式以避免在放置過程中出現污跡。

3. 錯位

未對準的 BGA 可能會留下開路或薄弱的接頭。

• 解決方案：驗證機器校準和基準標記清晰度。使用攝像頭進行放置后檢查可以及早發現錯誤。

4. 熱應力

高功率應用中的 BGA 會產生熱量，隨著時間的推移，接頭可能會失效。

• 解決方案：在 BGA 下方添加熱通孔（例如，直徑 0.3 毫米，間距 1 毫米）或連接散熱器。

返工和維修技術

當缺陷漏掉時，就需要返工。BGA 返修需要精度來保護 PCB 和組件。

• 工具：帶有頂部和底部加熱器的 BGA 返修臺可保持受控溫度（例如，220-240°C 用于拆卸）。

• 工藝：加熱 BGA，用真空工具將其提起，用吸錫線清潔該部位，然后為新元件涂抹新焊膏。

• 注意：限制返工周期 - 通常為 2 次 - 以避免 PCB 損壞。

為什么精度在 BGA 組裝中很重要——

可靠的 BGA 焊接不僅僅是避免缺陷;而是確保長期性能。單個弱接頭在熱循環或振動下可能會失效，這在汽車或航空航天應用中很常見。通過確定每個步驟 - 設計、粘貼、放置、回流焊和檢查，您可以最大限度地降低風險并最大限度地延長產品使用壽命。

對于處理復雜項目的工程師來說，與專業制造商合作可以簡化流程。在捷配PCB，我們提供根據 BGA 組裝需求量身定制的快速原型制造和先進制造。我們的全球物流確保您的板材快速到達，而我們的精密設備可以輕松處理小至 0.4 毫米的間距。無論您是迭代設計還是擴大生產規模，我們都會為您提供支持。

BGA 組裝結合了挑戰和機遇。通過正確的技術 - 周到的 PCB 設計、精確的焊膏應用、準確的放置、優化的回流焊和嚴格的檢查 - 您可以獲得經得起時間考驗的焊點?？朔障痘驑蚪拥认葳逍枰趭^，但回報是強大、高性能的設備。
