深度解析電磁屏蔽—接地孔密度與縫隙抑制如何進行?

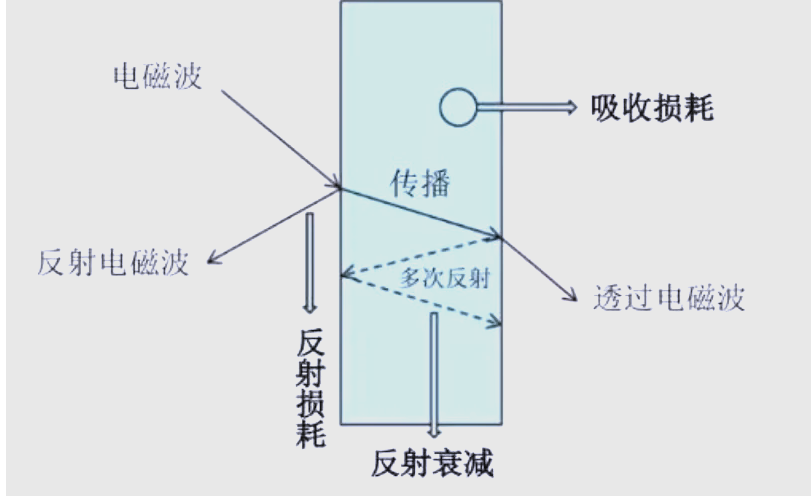

電磁兼容性(EMC)領域,電磁屏蔽是抑制電磁干擾(EMI)的關鍵手段。一旦處理不當,電磁泄漏輕則導致設備性能下降,重則使設備無法通過 EMC 認證,甚至面臨法律風險。本文聚焦于屏蔽罩接地孔密度計算和縫隙波導效應抑制,為工程師們提供實操性強的技術指南。
屏蔽罩接地孔密度計算:關鍵的接地策略
接地孔密度計算是確保屏蔽效果的基礎。接地孔間距直接影響屏蔽罩與接地平面之間的電氣連接質量。接地孔間距越小,屏蔽效果越好,但也會增加制造成本。一般而言,接地孔間距應小于屏蔽罩工作頻率對應波長的 1/20。例如,對于 1GHz 的干擾頻率,波長約為 30 厘米,接地孔間距應小于 1.5 厘米。常用公式為:
其中,\(d\) 為接地孔間距,\(c\) 為光速(約 \(3 \times 10^8\) 米/秒),\(f\) 為干擾頻率,\(\varepsilon_r\) 為接地平面材料的相對介電常數。
縫隙波導效應抑制:從設計到材料的全方位策略
縫隙控制:設計優化的核心
在屏蔽罩設計中,應盡量減少縫隙的數量和尺寸。對于無法完全消除的縫隙,其長度應小于工作頻率對應波長的 1/4。例如,對于 5GHz 的干擾頻率,波長約為 6 厘米,縫隙長度應小于 1.5 厘米。同時,縫隙的形狀也至關重要,避免設計長條形縫隙,采用鋸齒形或階梯形縫隙可以有效破壞波導效應。鋸齒形縫隙的齒寬應小于波長的 1/10,齒深應小于波長的 1/20。
接地優化:增強電氣連接的穩定性
確保屏蔽罩與接地平面之間的良好電氣連接是抑制縫隙波導效應的關鍵。除了合理設計接地孔密度外,還應采用多點接地方式,以降低接地阻抗。在高頻應用中,推薦使用彈簧指或?qū)щ娕菝薜葟椥越拥夭牧?,以保證屏蔽罩與接地平面之間的緊密接觸。
導電材料填充:填補縫隙的高效手段
對于無法通過設計優化消除的縫隙,可以采用導電材料進行填充。導電硅膠和導電膠是兩種常用的選擇。導電硅膠具有良好的彈性和導電性,適用于需要頻繁拆卸的屏蔽罩;導電膠則適合于永久性固定。在選擇導電材料時,應確保其電阻率小于 0.1Ω·cm,且在工作頻率下具有良好的屏蔽效能。
屏蔽襯墊:增強屏蔽效果的輔助手段
在屏蔽罩與設備外殼之間安裝屏蔽襯墊,可以有效減少縫隙泄漏。屏蔽襯墊的厚度應根據屏蔽罩與外殼之間的間隙進行選擇,一般建議厚度為 1-3mm。金屬編織帶和導電橡膠是兩種常見的屏蔽襯墊材料。金屬編織帶具有良好的導電性和屏蔽效能,但可能因編織結構的松散而導致高頻泄漏;導電橡膠則在寬頻率范圍內提供穩定的屏蔽效能。
屏蔽罩材料選擇:奠定屏蔽效果的基礎
屏蔽罩材料的選擇對屏蔽效果起著基礎性的作用。在低頻應用中,可選用導電性良好的鋁或銅材料;在高頻應用中,則應優先考慮低損耗的鈹銅或磷青銅材料。此外,對于復雜的屏蔽罩結構,可以采用多層復合材料,如在鋁外殼內襯導電布,既能實現良好的屏蔽效果,又能兼顧輕量化設計。
電磁仿真分析與優化:精確預測與改進的利器
在屏蔽罩設計階段,利用電磁仿真軟件(如 HFSS、CST 等)進行仿真分析,可以有效預測屏蔽效果并提前發現潛在問題。通過建立三維模型,詳細設置屏蔽罩的幾何尺寸、材料參數、接地方式等,模擬電磁波在屏蔽罩內的傳播和泄漏情況。根據仿真結果,優化接地孔密度、縫隙尺寸和材料選擇等參數,直至達到設計要求。
在實際測量中,采用網絡分析儀測量屏蔽罩的屏蔽效能,對比仿真結果,評估設計的準確性。若兩者存在較大偏差,需重新審視仿真模型和參數設置,查找問題根源并進行修正。
