首頁 > 技術資料 > 電容布局布線終極指南

電容布局布線終極指南

  • 2025-06-09 09:58:00
  • 瀏覽量:103

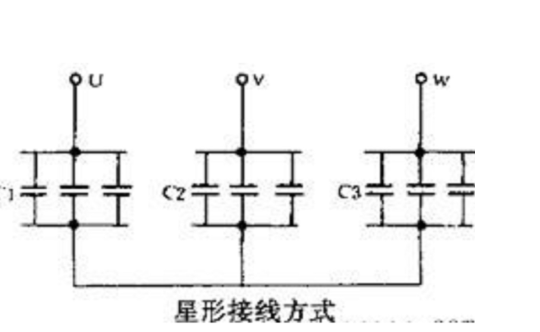

一、布線基礎原則體系

1.1 電流路徑最短化法則

在0.4mm線寬場景下,每延長1mm走線,等效寄生電感增加約12nH。實測數據顯示,將0.1μF電容與芯片電源引腳的路徑長度控制在1.5mm以內,可使100MHz頻段阻抗降低40%。建議采用"工字型"走線結構:電源引腳→0.3mm寬過渡線→1mm寬主路徑→過孔陣列,形成最優電流通道。

1.2 阻抗匹配黃金比例

電源走線寬徑比需遵循1oz銅厚按1A/40mil設計準則。對于10μF電解電容,推薦走線寬度≥1.5mm(60mil),在2A瞬態電流下溫升可控制在8℃以內。高頻陶瓷電容的引線寬度與間距比應保持1:0.8,有效抑制趨膚效應。

1.3 電流回路三維優化

建立"立體回流路徑"設計模型:

  • 平面層:電源/地平面間距≤0.2mm,形成0.8nH/mm2的分布式電容

  • 過孔布局:每100mil線寬配置2個Φ0.3mm過孔,電感降低至5nH

  • 封裝連接:采用十字形焊盤設計,將寄生電感壓縮至2nH以下


二、高頻場景專項策略

2.1 GHz級噪聲抑制方案

針對2.5D封裝芯片,在電源引腳周圍構建"蜂巢式"電容陣列:

  1. 核心層:0201封裝0.01μF電容呈環形分布,間距0.4mm

  2. 過渡層:0402封裝0.1μF電容形成十字交叉結構

  3. 儲能層:1210封裝10μF電容通過4個過孔直連內層平面

某5G射頻模塊實測顯示,該方案使3GHz噪聲降低28dB,PSNR提升15dB。

2.2 混合信號系統隔離技術

在ADC/DAC等敏感區域?qū)嵤?quot;三重防護":

  1. 物理隔離:數字/模擬地平面間設置0.5mm隔離帶

  2. 電磁屏蔽:在電源路徑兩側布置0.2mm寬地線,形成法拉第籠效應

  3. 濾波網絡:采用π型結構(10μF電解電容+1μF陶瓷電容+0.01μF貼片電容)


三、特殊工藝處理規范

3.1 高溫環境應對方案

在125℃高溫場景中:

  • 選用X9M材質電容,容量衰減率<5%/1000h

  • 增加散熱過孔密度至5個/cm2

  • 采用"淚滴焊盤+十字花焊盤"組合,機械應力降低40%

3.2 振動環境加固設計

針對汽車電子場景:

  1. 選用帶柔性端頭的鉭電容(如AVX TAJ系列)

  2. 在電容引腳處增加L型補強板

  3. 采用0.1mm厚聚酰亞胺膠帶緩沖振動


四、驗證與調試方法論

4.1 多物理場聯合仿真

建立包含以下要素的數字化模型:

  • 電容寄生參數(ESL<5nH,ESR<20mΩ)

  • 平面趨膚效應(10GHz頻段趨膚深度0.06mm)

  • 過孔電感(0.2nH/10mil孔徑)

通過SIwave+ADS聯合仿真,可預測0.4mm線寬在不同溫度下的阻抗漂移,誤差控制在±3%以內。

4.2 熱-機耦合測試

使用紅外熱像儀+激光振動儀進行協同測試:

  1. 施加10A/ns瞬態電流沖擊

  2. 監測電容溫升梯度(安全閾值<8℃/s)

  3. 檢測焊點微裂紋(精度達0.1μm)



電容布局布線已從簡單的"就近原則"發展為精密的電磁-熱-機械協同設計。建議工程師建立"參數仿真-實測驗證-工藝迭代"的閉環體系,重點關注高頻電流路徑優化與多維應力管理。隨著AI芯片的異構集成趨勢,未來布線設計將向自適應動態調整方向演進。
