一、測試前準備

  1. 環境設置

      在使用熱成像儀進行 PCB 熱測試之前，先確保測試環境穩定，溫度和濕度適宜，避免陽光直射或氣流干擾。建議在溫度控制在 20 - 25℃，濕度在 40% - 60% 的室內環境進行測試，以減少外部環境因素對測試結果的影響。

  2. 設備準備

      檢查熱成像儀的外觀和功能是否正常，確保電池電量充足，存儲空間足夠。同時，準備 PCB 板及相關測試配件，如電源、連接線和固定夾具等。確保 PCB 板表面清潔，無灰塵和污漬，以免影響熱成像儀的成像質量。

 二、熱成像儀設置

  1. 開機與校準

      開啟熱成像儀，按照設備操作手冊進行開機設置。許多熱成像儀在開機后需要進行校準，以確保測量的準確性。通常，校準過程包括設置環境溫度、濕度等參數，以及對熱成像儀的鏡頭進行校準。

  2. 設置溫度范圍

      根據 PCB 板的工作狀態和預期溫度范圍，設置熱成像儀的溫度測量范圍。對于一般的 PCB 熱測試，初始溫度范圍可設置在 20 - 100℃之間。如果 PCB 上有高功耗元件或特殊發熱區域，可適當調整溫度范圍。

  3. 選擇合適的模式

      熱成像儀通常提供多種成像模式，如自動模式、手動模式和高溫報警模式等。在熱測試過程中，可選擇自動模式以適應不同的溫度變化情況，或者根據需要手動調整參數以獲得更清晰的熱圖像。

 三、進行熱測試

  1. 連接與固定 PCB

      將 PCB 板與電源和其他必要的測試設備連接，確保 PCB 正常工作。使用固定夾具將 PCB 板固定在合適的位置，使熱成像儀能夠清晰地對準 PCB 表面。

  2. 實時監測

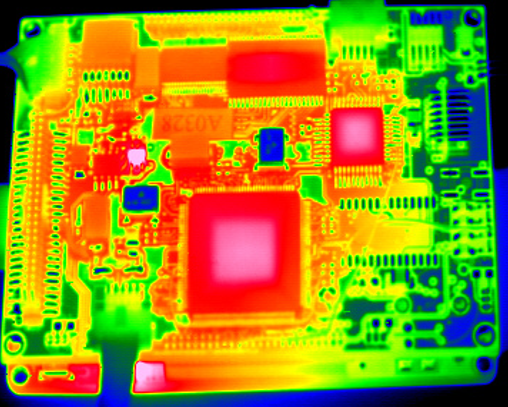

      打開熱成像儀的實時監測功能，對 PCB 板進行熱成像掃描。觀察熱成像儀顯示屏上的熱圖像，了解 PCB 板的整體溫度分布情況。注意觀察高功耗元件、芯片、電阻等發熱區域的溫度變化。

  3. 數據記錄

      在熱測試過程中，定期記錄熱成像儀顯示的溫度數據和熱圖像?？梢允褂脽岢上駜x的內置存儲功能或連接外部存儲設備進行數據保存。記錄的數據將用于后續的分析和評估。

 四、數據分析與評估

  1. 識別熱點

      通過分析熱圖像，識別 PCB 板上的熱點區域。熱點通常表現為熱圖像上的明亮區域，表示這些區域的溫度較高。常見的熱點區域包括高功耗芯片、電源管理模塊和大電流路徑等。

  2. 評估散熱性能

      根據熱圖像和溫度數據，評估 PCB 板的散熱性能。檢查散熱設計是否合理，如散熱片、散熱孔和熱隔離等措施是否有效。如果發現某些區域的溫度過高，可能需要優化散熱設計，如增加散熱片面積、改善空氣流通或調整元件布局。

  3. 對比分析

      將測試結果與設計預期進行對比分析。如果 PCB 板的實際溫度分布與設計預期存在較大差異，可能需要對設計進行調整。同時，可以對比不同 PCB 板或不同工作狀態下的熱測試結果，以評估設計改進的效果。

 五、測試后處理

  1. 安全斷電

      測試結束后，先關閉電源，確保 PCB 板完全斷電。然后，小心地將 PCB 板從測試設備上拆卸下來，避免對 PCB 板和測試設備造成損壞。

  2. 整理設備

      將熱成像儀、電源、連接線等設備整理好并妥善存放。清潔熱成像儀的鏡頭和外殼，以保持設備的良好狀態。

  3. 數據整理與報告生成

      將記錄的熱測試數據進行整理和分析，生成測試報告。測試報告應包括測試目的、測試方法、測試結果和評估建議等內容。測試報告可為 PCB 的設計優化和可靠性評估提供重要的參考依據。
