PCB 線寬和間距優化策略
優化 PCB 布線的線寬和間距對于確保電路性能、可靠性和制造可行性至關重要。以下是優化線寬和間距的實用方法:
一、根據電流確定線寬
電流大小是決定線寬的關鍵因素之一。較大的電流需要較寬的導線以降低電阻,減少功率損耗和發熱??梢允褂霉交驁D表來估算所需的線寬。例如,對于 1A 的電流,建議使用至少 1mm 寬的導線。在線寬設計時,還要考慮線路的長度和溫度上升,長線路或高溫度環境下可能需要更寬的線寬。
二、考慮信號頻率和阻抗
對于高頻信號,線寬和間距對信號的阻抗匹配有重要影響。要確保信號傳輸?shù)淖杩惯B續性,避免反射和失真。根據信號頻率和傳輸要求,合理選擇線寬和間距。高頻信號線通常需要更精確的線寬控制和適當?shù)拈g距,以實現特性阻抗的匹配。例如,微帶線的特性阻抗可以通過調整線寬、介質厚度和介電常數來控制。
三、遵循制造工藝能力

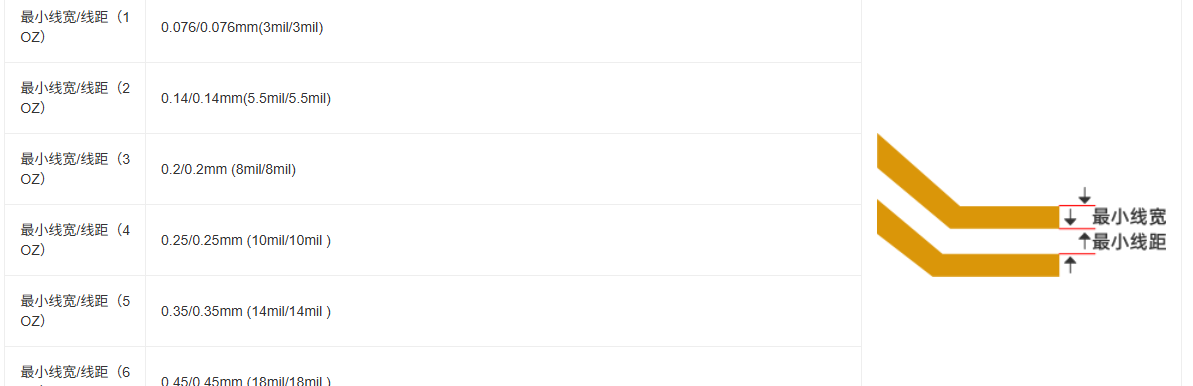

不同的 PCB 制造商有不同的工藝能力,包括最小線寬和間距。在設計時要確保線寬和間距符合制造商的工藝要求,否則可能導致制造缺陷或增加成本。與制造商溝通,獲取他們的設計規則和建議,通常制造商提供最小線寬和間距規格,設計時應嚴格遵守。
四、考慮散熱需求
對于大功率元件或高電流區域,增加線寬有助于散熱。較寬的導線能夠更好地傳導熱量,降低元件溫度,提高電路的可靠性。在發熱元件周圍布置較寬的線路,或使用多層板中的內部層面來輔助散熱,多層板中內層可以布置大面積的鋪銅區域,幫助熱量分布和傳導到其他層面。
五、優化布線路徑
合理規劃布線路徑,減少不必要的迂回和交叉,使線寬和間距的設計更加高效。通過優化布線路徑,可以在有限的空間內實現更合理的線寬和間距分配。例如,將相關的元件和信號線集中布置,減少長距離的布線,同時為高密度布線區域預留足夠的空間。
六、使用設計軟件工具
利用專業的 PCB 設計軟件工具來輔助線寬和間距的優化。這些軟件通常提供設計規則檢查(DRC)功能,可以自動檢查線寬和間距是否符合設計規范。同時,軟件還提供仿真和分析工具,幫助預測和評估不同線寬和間距設置下的電路性能。
