蛇形走線作為關鍵設計手段之一，對于滿足信號時序要求、確保信號同步和穩定性起著至關重要的作用。本文深入探討蛇形走線的作用機制、不同形態特性、設計參數設置、布局布線技巧以及實際應用經驗，旨在為工程師提供全面且實用的技術參考。

 一、蛇形走線的作用機制

蛇形走線的主要功能是通過增加走線長度來精確調整信號延遲，從而滿足高速電路中的信號時序要求。在實際電路中，不同信號由于布線長度差異可能在到達接收端時出現時序偏差，影響電路的同步性和穩定性。

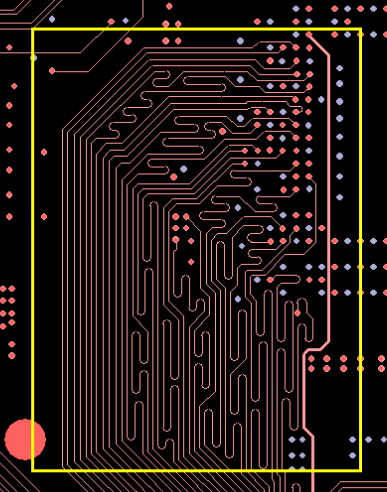

蛇形走線通過故意引入彎折路徑，延長信號傳輸距離，使信號在時間上產生可控的延遲。以內存接口電路為例，數據信號和時鐘信號需嚴格同步，通過在數據信號線或時鐘信號線上設計蛇形走線，可使兩者到達內存芯片的時序匹配，確保數據的準確采樣和傳輸。

蛇形走線還能吸收一定程度的工藝和環境變化帶來的時序波動，提高電路的抗干擾能力和可靠性。當溫度、電壓等因素變化導致信號傳輸延遲改變時，合理設計的蛇形走線可以提供足夠的時序裕量，使電路在不同條件下都能穩定工作。

 二、蛇形走線的不同形態及其對信號完整性的影響

蛇形走線有多種形態，常見的有正弦型和鋸齒型，它們在信號完整性方面各有特點。

正弦型蛇形走線的彎折較為平緩，信號在傳輸過程中，其電磁場分布相對均勻。這種形態對信號的高頻特性影響較小，能有效抑制信號反射和電磁干擾，適用于對信號完整性要求較高的高速信號傳輸場景，如高速數據總線中的關鍵信號線。

鋸齒型蛇形走線的彎折角度較大，走線路徑呈現鋸齒狀。其優點是能在較短的空間內實現較大的長度增加，節省 PCB 布局空間。然而，鋸齒型的銳角彎折會導致信號傳輸路徑上的阻抗變化較為明顯，容易引起信號反射和高頻衰減。在信號頻率較高時，鋸齒型蛇形走線可能成為電磁干擾源，并使信號的上升沿和下降沿產生畸變，降低信號質量。

 三、蛇形走線的設計參數設置

蛇形走線的設計參數主要包括蛇形周期和振幅，它們的合理設置需綜合考慮信號頻率、傳輸速率和時序裕量等因素。

蛇形周期是指蛇形走線一個完整彎折周期的長度，它決定了信號在蛇形走線上的延遲增加量。對于高頻信號，為減小信號在彎折處的反射和衰減，應適當縮短蛇形周期，使信號在較短的距離內完成多次彎折，平滑信號傳輸路徑。同時，根據信號的時序要求和傳輸速率，計算所需的延遲時間，并將其轉換為對應的蛇形周期長度。例如，在傳輸速率為 5 Gbps 的信號中，若需增加 0.1 ns 的延遲，可結合信號的傳輸特性計算出相應的蛇形周期約為 2 mm 左右。

振幅是蛇形走線彎折的幅度，影響信號的傳輸路徑長度和電磁輻射范圍。較大的振幅能提供更多的長度調整空間，但也會增加信號與其他相鄰信號線的耦合概率，引起串?dāng)_。一般根據 PCB 布局的密度和信號的敏感度來確定振幅。在高密度布線區域，為減少與其他信號線的相互影響，應盡量減小振幅，通?？刂圃?0.5 mm 至 1 mm 之間。

 四、蛇形走線的布局和布線技巧

在 PCB 上布置蛇形走線時，需遵循一定的布局和布線技巧，確保信號質量不受影響。

首先，蛇形走線應盡量遠離其他關鍵信號線，如時鐘信號、高速數據線等，避免與其他信號產生不必要的耦合和干擾。若無法避免鄰近布置，應確保兩者之間有足夠的間距，通常建議間距至少為蛇形走線振幅的 3 倍以上。

其次，在蛇形走線的拐彎處，采用圓弧或 45°角轉折，避免直角彎折帶來的阻抗突變和電磁輻射增強。直角彎折會使信號在該處產生反射，影響信號完整性。

此外，盡量將蛇形走線布置在信號源和接收端之間的直線路徑上，減少走線的迂回和交叉。這樣可以降低信號傳輸過程中的損耗和時延不確定性，提高信號傳輸?shù)姆€(wěn)定性。

總之，蛇形走線技術在高速電路設計中具有重要意義。工程師們需要深入理解其作用機制、形態特性、設計參數設置方法以及布局布線技巧，并結合實際應用經驗，靈活運用蛇形走線，以滿足信號時序要求，確保電路的同步性和穩定性。
