在高速電路設計中，差分走線技術扮演著關鍵角色。它通過獨特的信號傳輸方式，有效提升信號完整性并降低電磁干擾，成為工程師們應對高速信號挑戰的首選方案。

 一、差分走線的原理剖析

差分走線用一對等長、等距且緊密耦合的走線來傳輸差分信號。與單端信號傳輸不同，差分信號是一對大小相等、方向相反的信號，接收端通過比較兩信號的電壓差來判定邏輯狀態。這種傳輸方式具備天然優勢，可抑制電磁干擾（EMI）和提高信號完整性。

差分走線的緊密耦合特性使其對外部干擾呈現高度對稱性。當外界電磁場干擾差分對時，兩信號線受到的干擾幾乎相同，因而在接收端相減時，干擾信號被有效抵消。同時，差分信號的回流路徑更清晰，信號電流從正信號線流出，經負信號線返回，形成緊密耦合的環路，電磁場相互疊加后對外輻射大幅降低，從而抑制電磁干擾。

在高速電路中，差分走線憑借其抗干擾特性，確保信號在傳輸過程中的完整性和穩定性。即使在復雜的電磁環境中，差分信號也能保持較低的誤碼率，使信號能以更高的速率和更遠的距離傳輸，提升系統性能。

 二、差分走線的設計規范詳解

差分走線的設計涉及多個關鍵參數，包括線寬、間距和長度匹配等，需根據信號速率和傳輸距離等因素綜合確定。

線寬和間距的設計旨在控制差分走線的特性阻抗，使其與信號源和接收端的阻抗相匹配。一般遵循 3W 原則，即差分對間距為線寬的 3 倍左右，但具體需結合 PCB 層疊結構和材料特性，通過阻抗控制公式或仿真軟件精確計算。例如，在 FR-4 材料板中，常見的 100Ω差分阻抗設計，線寬和間距可能約為 0.2mm 和 0.6mm。

長度匹配是確保差分信號對稱性的關鍵。信號在兩走線中傳輸時間的微小差異會導致相位偏移，影響信號完整性。設計時，通常要求差分對長度差控制在一定范圍內，如在高速串行總線中，長度差應小于信號 rise time 對應的傳輸線長度的 1/10?？赏ㄟ^蛇形走線等方式實現長度精確匹配。

在設計規范上，還需考慮差分走線與其他信號線的間距，避免串?dāng)_。一般建議差分對與其他信號線間距至少為差分對間距的 2 倍以上。同時，盡量避免在差分走線下方布置其他信號線，減少潛在干擾。

 三、差分走線的布線策略指南

合理安排差分走線的路徑是確保其性能的關鍵。在復雜的 PCB 布局中，應優先規劃差分走線的通道，避免與其他信號線交叉干擾。若無法避免交叉，應確保交叉角度為 90°，以減少耦合。

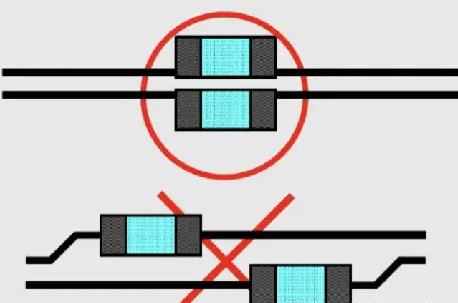

保持差分對的對稱性和一致性至關重要。從信號源端到接收端，差分走線應始終保持相同的線寬、間距和走線環境。在拐彎處，采用圓弧或 45°角轉折，避免直角帶來的阻抗變化和輻射增強。同時，盡量減少過孔數量，因過孔會引入額外的阻抗不連續性和電磁泄漏。若必須使用過孔，應采用背鉆技術去除過孔中的殘余部分，降低其對信號的影響。

 四、差分走線的阻抗控制要點

精確的阻抗控制是差分走線設計的核心目標之一。通過合理設計 PCB 層疊結構，明確芯板和半固化片的厚度、材料特性等參數，為阻抗控制奠定基礎。同時，嚴格控制走線的幾何形狀，包括線寬、間距、線厚等。采用先進的 PCB 制造工藝，如精密的光刻和蝕刻技術，確保走線尺寸的精度。

在生產過程中，加強對 PCB 制造的監督和測試，利用 TDR（時域反射儀）等設備對差分阻抗進行實際測量，與設計目標對比，及時發現并糾正制造偏差，保證最終產品的阻抗匹配性能，減少信號反射和傳輸損耗。

 五、差分走線的應用實踐分享

在高速串行總線領域，如 USB、SATA 等，差分走線技術廣泛應用。以 USB 3.0 為例，其傳輸速率高達 5Gbps，對信號完整性和電磁兼容性要求極高。采用差分走線后，有效抑制了高速信號的電磁干擾，降低了串?dāng)_，確保數據傳輸?shù)姆€(wěn)定性和可靠性，即使在長距離傳輸時，也能維持較低的誤碼率，滿足了高速數據傳輸?shù)男枨蟆?/span>

在射頻電路中，差分走線同樣發揮著重要作用。在射頻前端模塊中，差分信號傳輸能有效抑制電磁干擾，降低射頻信號的損耗，提高信號的純度和傳輸效率。同時，良好的阻抗匹配減少了信號反射，提升了射頻電路的性能和穩定性。

在高速數字信號傳輸領域，如 PCI Express 等接口，差分走線技術是實現高速數據傳輸?shù)年P(guān)鍵。通過精確的布線策略和阻抗控制，差分走線確保了高速數字信號在復雜電磁環境中的完整性，使信號能在多個設備之間可靠傳輸，滿足現代電子系統對高速數據交換的需求。
