表面處理工藝對 PCB 板材的性能有著關鍵影響，尤其在金手指等高耐磨、高可靠性要求的部位。本文深入探討化鎳鈀金（ENEPIG）、沉金（ENIG）、硬金電鍍等工藝在金手指應用中的耐插拔性、焊點可靠性及成本對比，助力工程師精準選型。

 一、金手指表面處理工藝概述

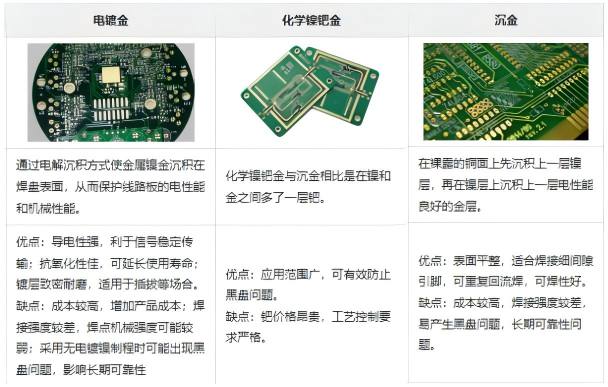

金手指是 PCB 上用于插拔連接的關鍵部位，其表面處理工藝直接影響其耐磨性、可靠性和使用壽命。目前常見的金手指表面處理工藝有化鎳鈀金（ENEPIG）、沉金（ENIG）和硬金電鍍。

 化鎳鈀金（ENEPIG）工藝

ENEPIG 工藝是在 PCB 表面先進行化學鎳鍍層，再鍍上鈀層和金層。化學鎳層提供良好的結合力和耐磨性，鈀層起到中間過渡作用并增強金層的附著力，金層則賦予其優良的焊接性和抗氧化性。

 沉金（ENIG）工藝

ENIG 工藝通過化學反應在 PCB 表面形成一層鎳磷合金鍍層，再覆蓋一層薄金。其操作相對簡單、成本較低，但存在 “黑盤” 隱患，可能影響焊接質量。

 硬金電鍍工藝

硬金電鍍工藝通過電解方式在 PCB 表面沉積一層厚金，金層硬度高、耐磨性好，能滿足金手指鍍層硬度≥200 HV 的要求，但成本較高且工藝復雜。

 二、耐插拔性對比

 硬金電鍍工藝

硬金電鍍工藝的金手指鍍層硬度一般可達 200 - 300 HV，遠高于其他兩種工藝，在頻繁插拔場景下，如電腦顯卡的金手指，能承受數萬次甚至數十萬次插拔，磨損極小，不易出現劃痕和變形，確保信號傳輸穩定。

 化鎳鈀金（ENEPIG）工藝

ENEPIG 工藝的金層厚度較薄，硬度一般在 120 - 180 HV，耐插拔性遜色于硬金電鍍工藝。雖然能滿足一般電子產品的插拔需求，但在高頻插拔場景下，磨損相對明顯，插拔次數過多可能導致金層剝落或劃傷，進而影響連接可靠性。

 沉金（ENIG）工藝

ENIG 工藝鍍層硬度通常在 100 - 150 HV，由于金層較薄，耐插拔性較差。在插拔過程中，鍍層容易被磨損，一旦金層被磨穿，暴露的鎳磷合金層會迅速氧化，導致接觸不良。因此，其適用于插拔次數較少的場景。

 三、焊點可靠性對比

 化鎳鈀金（ENEPIG）工藝

ENEPIG 工藝的鎳磷合金鍍層具有良好的抗氧化性，焊接后形成的焊點強度高、可靠性好。鎳層能有效防止銅的遷移，提高焊點的長期穩定性，即使在高溫高濕環境下也能保持良好的電氣性能，廣泛應用于對可靠性要求極高的航空航天、軍工領域。

 沉金（ENIG）工藝

ENIG 工藝的焊點可靠性受金層厚度和均勻性影響較大。若金層過厚或不均勻，易出現 “黑盤” 現象，導致焊接不良。但在無 “黑盤” 情況下，其焊接性能良好，能滿足一般消費電子產品的焊點可靠性要求，不過長期可靠性仍略遜于 ENEPIG 工藝。

 硬金電鍍工藝

硬金電鍍工藝焊點可靠性較高，金層純度高、致密，焊接時能形成良好的金屬間化合物，確保焊點的機械強度和電氣性能。但由于硬金成分特殊，焊接參數需嚴格控制，否則可能出現虛焊、假焊等問題。

 四、成本對比

 沉金（ENIG）工藝

ENIG 工藝成本最低，設備投資少、操作簡單、生產效率高，鍍層材料成本相對較低，適用于中低端電子產品的大規模生產，如普通手機、平板電腦等。

 化鎳鈀金（ENEPIG）工藝

ENEPIG 工藝成本比 ENIG 工藝高出 30% - 50%，需多種化學藥水且多道工序，鈀金材料成本高，但低于硬金電鍍工藝，適用于對可靠性要求高、插拔次數中等的電子產品，如電腦主板、服務器主板。

 硬金電鍍工藝

硬金電鍍工藝成本最高，設備投資大、工藝復雜且周期長，金材損耗大，通常為 ENIG 工藝的 2 - 3 倍。多用于高端電子產品，如高端顯卡、專業通信設備等，其高成本換來的是卓越的耐磨性和耐插拔性。

在金手指等高耐磨、高可靠性要求的 PCB 表面處理工藝選擇上，工程師需綜合考慮耐插拔性、焊點可靠性及成本。

若設備對插拔次數要求極高，如高端顯卡、頻繁插拔的工控設備，硬金電鍍工藝是首選，雖成本高但能滿足高硬度、長壽命需求；對于可靠性要求極高、插拔次數中等的產品，如服務器主板，ENEPIG 工藝在焊點可靠性與成本間取得良好平衡；而消費類電子產品中插拔要求低、成本敏感的產品，如普通手機，ENIG 工藝更具性?xún)r(jià)比。
