PCB設計中銅箔厚度如何影響載流能力?工程師必讀指南
某電源板項目曾因0.5oz銅箔過流能力不足導致批量燒毀,直接經濟損失達50萬元。這個真實案例揭示了正確選擇銅箔厚度的重要性,本文將深入解析工程師最關注的實用要點。
一、銅箔厚度與電流承載的量化關系
1. 厚度標準解讀

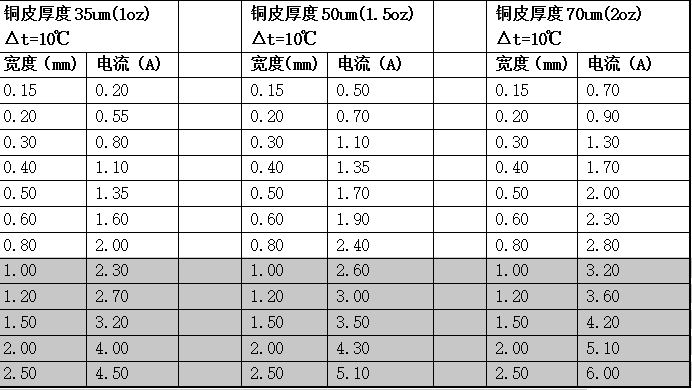

工業常用1oz(35μm)至6oz(210μm)銅箔,每增加1oz厚度,截面積提升約40μm×線寬。某測試數據顯示:當線寬為1mm時:
- 1oz銅箔:最大持續電流4.5A(ΔT=20℃)
- 2oz銅箔:最大持續電流7.2A
- 3oz銅箔:最大持續電流9.8A
2. 溫升關鍵參數
根據IPC-2152標準修正公式:
I = k × ΔT^0.44 × A^0.725
其中:k=0.048(外層)/0.024(內層)
A為截面積(mil2),ΔT為允許溫升
二、工程選擇的三大決策要素
1. 電流需求與安全系數
- 常規設計:取實際電流值的1.5倍余量
- 汽車電子:建議2倍安全系數
- 瞬時脈沖:需考慮趨膚效應(高頻時電流趨近表面)
2. 散熱環境評估
對比不同散熱條件對載流能力的影響:
| 散熱方式 | 載流提升幅度 |
| 自然對流 | 基準值 |
| 強制風冷 | +15-25% |
| 金屬基板 | +30-40% |
| 埋銅塊工藝 | +50%以上 |
3. 成本與工藝平衡
- 每增加1oz厚度,PCB成本上升8-12%
- 4oz以上厚銅需特殊蝕刻工藝
- 多層板內層銅箔載流能力下降約30%
三、常見設計誤區及解決方案
1. 過孔瓶頸效應
案例:某電機驅動板使用2oz銅箔但過孔數量不足,導致局部過熱。改進方案:
- 增加過孔數量(每安培電流至少2個0.3mm過孔)
- 采用盤中孔技術
2. 高頻場景的特殊處理
當頻率>1MHz時,參考趨膚深度公式:
δ = 66/√f (mm)
對10MHz信號,有效銅厚僅需0.02mm,此時采用薄銅+鍍金更優
3. 動態負載應對策略
針對周期性脈沖電流:
I_peak ≤ 2.5×I_continuous(100ms脈寬)
建議增加溫度監控電路或采用銅箔+散熱焊盤復合結構
四、實用設計流程
1. 確定工作電流波形(有效值/峰值)
2. 選擇允許溫升(Class 2設備建議ΔT≤30℃)
3. 計算理論截面積
4. 校核生產工藝能力
5. 添加10-20%設計余量
6. 進行熱仿真驗證
