在現代電子設備不斷追求高性能、小型化的趨勢下，四層PCB的高密度布線策略成為設計者關注的焦點。微盲孔技術與任意層互聯技術的應用，為四層PCB設計帶來了革命性的突破，不僅顯著提升了布線密度，還優化了信號傳輸路徑，增強了電路板的性能和可靠性。

 微盲孔設計規范解析

微盲孔技術通過在四層PCB上制造直徑小于150微米的微型導通孔，實現了不同層之間的高效連接。這種技術顯著提高了布線密度，優化了信號傳輸路徑，有效縮短了信號在層間穿梭的距離，從而減少了電流損耗和信號延遲。與傳統通孔相比，微盲孔不會貫穿整個板，降低了不同層之間的干擾，進一步提升了電氣穩定性。

微盲孔的制作需要高精度的激光鉆孔設備和先進的電鍍工藝。在四層PCB中，微盲孔的鉆孔深度和孔徑必須精確控制，以確保與內層線路的精準連接。通常，微盲孔的孔徑可以達到0.05mm甚至更小，這需要高精度的激光鉆孔技術來實現。

 任意層互聯技術對布線密度的提升

任意層互聯（ALIVH）技術是一種能夠?qū)崿F(xiàn)在多層印刷電路板（PCB）中任意兩層之間進行連接的先進制造技術。這一技術突破了傳統HDI（高密度互連）結構的限制，使得布線更加自由和高效。通過微盲孔直接互連所有層，無需依賴于傳統的階梯式HDI結構，任意層互聯技術能夠有效提升布線密度，同時保持信號的完整性和穩定性。

在四層PCB設計中，任意層互聯技術的應用使得設計者能夠更靈活地規劃信號路徑，減少不必要的層間跳躍，從而降低信號延遲和電磁干擾。這種技術特別適用于高速數字電路和射頻電路，因為它們對信號完整性的要求極高。

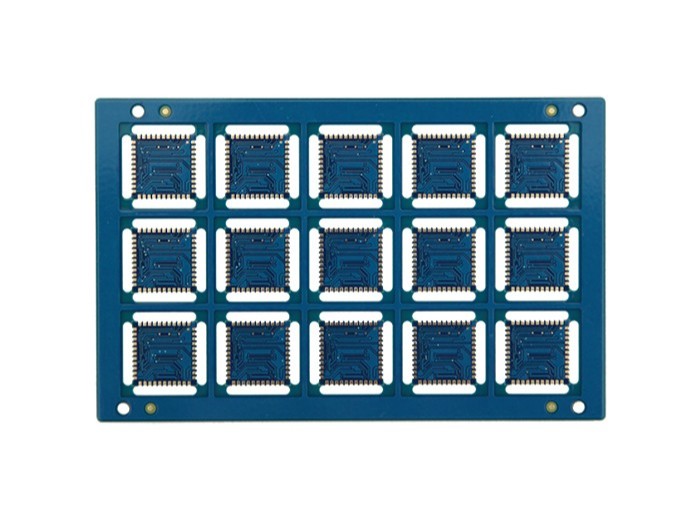

 2階HDI結構案例展示

在實際設計中，采用2階HDI結構的四層PCB能夠顯著提升布線密度。通過在關鍵區域應用微盲孔技術，并優化層間連接，設計者成功實現了40%的布線密度提升，同時保持了15μm的線寬。這一成果不僅展示了微盲孔和任意層互聯技術的強大能力，也為其他高密度設計提供了寶貴的參考。

 設計要點總結

- 微盲孔設計：精確控制孔徑和深度，確保與內層線路的精準連接。

- 任意層互聯：靈活規劃信號路徑，減少層間跳躍，提升信號完整性。

- 材料選擇：選用適合HDI技術的高性能材料，確保制造過程的可行性和可靠性。

- 工藝優化：采用高精度激光鉆孔和電鍍工藝，提高生產質量和效率。

四層PCB的高密度布線策略是現代電子設備設計中的關鍵技術。通過合理應用微盲孔和任意層互聯技術，設計者能夠顯著提升布線密度，優化信號傳輸路徑，增強電路板的性能和可靠性。在追求更高性能和更小尺寸的電子設備設計中，這些技術將繼續發揮重要作用，為電子產品的小型化和高性能化提供有力支持。
