在現代電子設備中，四層PCB憑借其優異的層疊結構和布線靈活性，已成為工業控制、通信設備、消費電子等領域的首選方案。然而，設計不當可能導致信號延遲、串?dāng)_甚至EMI問題。本文將深入探討四層PCB層疊結構優化的關鍵要素，從信號隔離到熱管理，為設計人員提供全面的技術支持。

 四層PCB層疊結構優化概述

四層PCB的層疊結構設計是確保信號完整性和電源完整性的基礎。合理的層疊設計可以有效減少干擾，提高電路的整體性能。同時，熱管理也是四層PCB設計中不可忽視的部分，它直接影響到電子設備的穩定性和可靠性。

 層疊架構對比

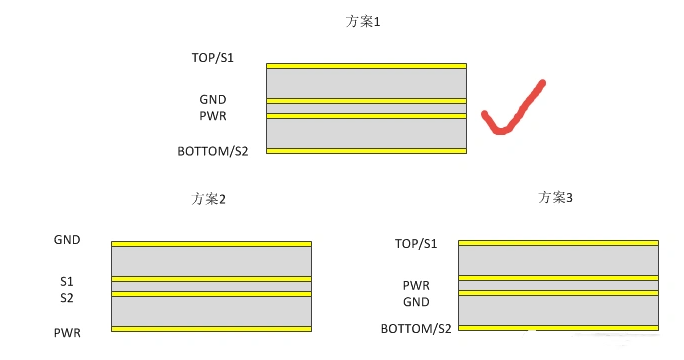

在四層PCB設計中，常見的層疊結構主要有兩種：“信號-地-電源-信號”和“地-信號-信號-電源”。以下是這兩種架構的對比：

- 信號-地-電源-信號：這種結構將信號層分別置于頂層和底層，中間夾著地平面和電源平面。其優勢在于信號層與地平面緊密耦合，能有效減少信號延遲和串?dāng)_，同時電源平面與地平面的緊密耦合有助于降低電源噪聲，提高電源完整性。然而，這種結構可能在熱管理方面存在一定的挑戰，因?yàn)闊崃靠赡茉谥虚g層積聚。

- 地-信號-信號-電源：這種結構將地平面置于頂層，信號層位于中間，電源平面在底層。其優勢在于地平面能夠?yàn)樾盘?hào)層提供良好的屏蔽效果，減少電磁干擾。然而，這種結構可能導致信號層之間的耦合增加，從而增加串?dāng)_的風險。

 熱膨脹系數（CTE）匹配對層間分層的影響

熱膨脹系數（CTE）是材料在溫度變化時膨脹或收縮的度量。在四層PCB設計中，不同材料的CTE不匹配可能導致層間分層，這會破壞PCB的結構完整性，降低絕緣性能，增加信號傳輸過程中的損耗和干擾，甚至可能導致局部短路等嚴重問題。

為了減少CTE不匹配帶來的問題，可以采取以下策略：

- 材料選擇：選擇CTE相近的材料，以確保在溫度變化時，各層的膨脹和收縮行為協調一致。

- 芯板厚度梯度設計：通過合理分配芯板的厚度，使得整個疊構在Z軸方向上的力學性能更加均衡，有效減小CTE失配導致的應力集中。

- 半固化片（PP）玻璃化轉變溫度（Tg）匹配：選擇與芯板Tg相匹配的PP材料，確保在不同溫度環境下，芯板與PP層之間的熱膨脹和收縮行為更加協調一致，減少因熱應力引起的翹曲和分層等問題。

 熱流體仿真優化層疊結構

通過熱流體仿真，可以模擬和分析四層PCB在不同工作條件下的溫度分布，從而為優化設計提供科學依據。以下是一些關鍵的熱管理設計策略：

- 散熱路徑規劃：確保散熱路徑盡可能短且直，以提高散熱效率。

- 使用高導熱材料：在關鍵發熱區域使用高導熱材料，如銅箔，以增強熱量傳導。

- 優化層間連接：通過優化過孔布局和盲孔、埋孔的應用，減少熱量在層間的積聚。

- 熱分析軟件的應用：利用專業的熱分析軟件進行熱行為模擬，預測潛在的熱問題，并采取相應的優化措施。

四層PCB層疊結構優化的關鍵在于合理選擇層疊架構，確保信號隔離和電源完整性，同時通過熱流體仿真優化熱管理。通過遵循上述設計要點，設計人員可以顯著提高PCB的性能和可靠性，從而確保電子設備的穩定運行。在實際設計中，建議使用模擬軟件進行熱分析和EMC分析，以預測潛在的問題，并采取相應的優化措施。
