原理圖設計第一步:讀懂電子元件的“語言”

  • 2025-03-26 10:57:00
  • 瀏覽量:127

在電子設計的領域中,原理圖是整個電路設計的藍圖和基礎。它就像是電子元件之間的交流語言,幫助設計師將創意轉化為實際可行的電路。然而,對于初學者來說,理解這些電子元件的“語言”并非易事。今天,就讓我們一同走進電子元件的世界,探索如何讀懂它們的符號和規則,為原理圖設計打下堅實的基礎。

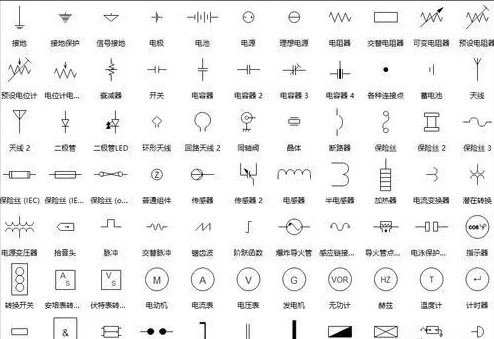

一、符號庫的組成(電阻/電容/IC圖標含義)

電子元件的符號是原理圖設計中最基本的元素。不同的元件有著各自獨特的符號,這些符號不僅代表了元件的類型,還包含了其關鍵的電氣特性。以電阻為例,其符號通常是一個矩形或 zig-zag 線,旁邊標注著電阻值,如“4.7kΩ”表示該電阻的阻值為 4.7 千歐姆。電阻的符號簡潔明了,但在一些復雜的電路中,還可能涉及到可變電阻或敏感電阻等特殊電阻,它們的符號會稍有不同,例如可變電阻可能會有一個箭頭指示可調端。



電容的符號則由兩塊平行板表示,根據其極性不同,分為有極性電容和無極性電容。有極性電容(如電解電容)通常會用一個半圓形或箭頭來表示其正負極,而無極性電容(如陶瓷電容)則沒有這樣的標記。電容的標注一般會注明其電容值(如“10μF”表示 10 微法)以及耐壓值。


集成電路(IC)的符號相對復雜多樣,因?yàn)樗鼈兊囊_數量和功能各不相同。一般來說,IC 符號是一個矩形框,框內可能會有簡單的功能示意或型號標識。每個引腳都需要明確標注其功能,如電源引腳(VCC)、地引腳(GND)、輸入輸出引腳等。理解 IC 符號的關鍵在于熟悉其引腳定義和功能,這通常需要參考相應的數據手冊。


二、網絡標簽的命名規則

網絡標簽是原理圖中用于標識連接關系的重要工具。它就像是給電路中的導線起了一個名字,方便在復雜的設計中追蹤和連接各個部分。網絡標簽的命名應該遵循一定的規則,以確保清晰、準確且易于理解。


首先,網絡標簽的名稱應具有描述性,能夠反映出該網絡的功能或連接的元件。例如,“VCC”通常用于表示電源網絡,“GND”表示地網絡,“CLK”可能用于表示時鐘信號網絡。避免使用過于籠統或模糊的名稱,如“Net1”“Net2”等,這樣在后續的設計和調試過程中會增加理解的難度。


其次,網絡標簽的命名應保持一致性。在整個原理圖設計中,相同的網絡應使用相同的名稱,避免混淆。例如,如果在一個頁面中將電源網絡命名為“3.3V”,那么在其他頁面中也應使用相同的名稱,而不是“V3.3”或其他變體。


此外,對于一些特殊的信號或網絡,可以在名稱中添加前綴或后綴進行區分。例如,對于高速信號網絡,可以在名稱前添加“HS_”(High Speed 的縮寫),如“HS_Data”表示高速數據信號網絡;對于模擬信號網絡,可以添加“_ANALOG”后綴,如“Sig_ANALOG”表示模擬信號網絡。這種命名方式有助于在設計中快速識別和分類不同的網絡類型。


三、電源與地符號的分類

電源和地是電路設計中不可或缺的部分,它們的符號在原理圖中也有著嚴格的分類和定義。不同的電源符號代表了不同的電源類型和電壓等級,而地符號則根據其功能和連接方式有所不同。


常見的電源符號包括“VCC”“VDD”“VSS”“VDD”等。其中,“VCC”通常用于表示正電源電壓,尤其是在模擬電路和一些數字電路中;“VDD”在 CMOS 電路中較為常見,也表示正電源電壓;“VSS”則通常表示數字電路中的地,但在一些情況下也可能表示負電源電壓,具體含義需要根據電路類型和設計習慣來判斷。


地符號的分類主要包括“GND”(Ground 的縮寫,表示普通地)、“AGND”(Analog Ground 的縮寫,表示模擬地)、“DGND”(Digital Ground 的縮寫,表示數字地)等。模擬地和數字地在一些高精度的模擬電路或混合信號電路中需要分開連接,以避免數字信號的噪聲對模擬信號產生干擾。此外,還有一些特殊的地符號,如“PGND”(Power Ground 的縮寫,表示電源地),用于連接電源的接地端,與普通地在某些情況下可能存在差異。


四、跨頁連接符的使用場景

在復雜電路的設計中,原理圖往往需要跨越多個頁面來完整展示整個電路結構。這時,跨頁連接符就成為了連接不同頁面電路的關鍵工具。它的作用是明確指示某個網絡或信號從一個頁面連接到另一個頁面的對應位置。


跨頁連接符通常有兩種形式:一種是“輸入 / 輸出端口”(Port),另一種是“繼續連接符”(Continued Connection)。輸入 / 輸出端口用于在不同頁面之間傳遞信號,它需要明確指定端口的名稱和方向(輸入或輸出)。例如,在一個頁面的輸出端使用“OUT1”作為輸出端口名稱,那么在另一個頁面的輸入端就需要使用相同的名稱“OUT1”作為輸入端口,以實現信號的正確連接。


繼續連接符則用于表示某個網絡在當前頁面的結束處將繼續在下一個頁面中連接。它通常是一個簡單的符號,如一個圓圈或方框,旁邊標注網絡的名稱。在下一個頁面中,使用相同的繼續連接符和網絡名稱來完成連接。


跨頁連接符的使用需要遵循一定的規則和習慣,以確保連接的準確性和可讀性。首先,在使用輸入 / 輸出端口時,要確保端口名稱的唯一性和一致性,避免不同頁面之間端口名稱的沖突或混淆。其次,在使用繼續連接符時,應盡量將其放置在頁面的邊緣或角落,并保持網絡名稱的清晰可見,以便在閱讀原理圖時能夠快速找到連接關系。


總之,讀懂電子元件的“語言”是原理圖設計的第一步,也是至關重要的一步。通過對符號庫的組成、網絡標簽的命名規則、電源與地符號的分類以及跨頁連接符的使用場景的深入理解,初學者能夠更好地掌握原理圖設計的基本要素和技巧。在實際的設計過程中,不斷積累經驗,熟悉各種元件的符號和連接方式,將有助于提高設計效率和質量,為后續的 PCB 布局和電路調試奠定堅實的基礎。
