在電子設計和制作的領域里，差分對布線是一個至關重要的概念，尤其對于新手來說，掌握這一技能能夠顯著提升項目的性能和穩定性。無論是常見的USB、HDMI等接口的高速信號傳輸，還是其他需要高精度、低干擾的電路設計，差分對布線都有著廣泛的應用。今天，就讓我們以DIY的視角，深入淺出地探討差分對布線的要點與技巧。

一、USB/HDMI差分線識別方法

差分信號傳輸采用一對導線來傳送信號，其中一根導線傳輸?shù)氖窃盘?，另一根則傳輸原信號的反相信號。在USB和HDMI等常見的高速接口中，這種差分信號對的設計被廣泛應用，以確保信號的高速傳輸和抗干擾能力。

對于USB接口，其差分信號線通常標記為D+和D-；而在HDMI接口中，則標記為TMDS_+和TMDS_-。這些標記在電路圖和PCB布局中是識別差分線的關鍵標識。新手在進行DIY項目時，可以通過查看電路圖中的標識來確定差分對，并且在實際的PCB板上，這些差分線通常會以緊密的間距和對稱的走線形式呈現。

此外，USB和HDMI的差分線在物理連接上也有一定的規律。例如，USB接口的D+和D-通常位于接口的相鄰引腳上，而HDMI接口的TMDS差分線則分布在接口的不同引腳組中。了解這些物理位置關系，有助于在實際的DIY制作中準確地識別和連接差分線。

 二、等長與等距的優先級

在差分對布線中，等長和等距是兩個關鍵的設計原則，但它們的優先級有所不同。等長是指差分對中的兩條信號線長度應盡可能相等，而等距則是指兩條信號線之間的間距應保持均勻一致。

在實際的DIY布線過程中，等長通常具有更高的優先級。這是因為如果兩條信號線長度不等，信號在傳輸過程中會產生時序偏差，導致信號的邊沿不對齊，進而引發信號反射和串擾等問題，嚴重影響信號的完整性。特別是在高速信號傳輸?shù)膱鼍跋?，如USB 3.0、HDMI 2.0等，信號的傳輸速率極高，即使是微小的長度差異也可能導致數據傳輸錯誤和通信中斷。

然而，等距也不可忽視。等距的目的是確保差分對中的兩條信號線之間的耦合均勻，減少電磁干擾和信號的不穩定性。在布線時，應盡量保持兩條信號線之間的間距均勻一致，避免出現忽遠忽近的情況。如果在布線過程中無法同時滿足等長和等距的要求，應首先確保等長，然后在可能的范圍內盡量優化等距。

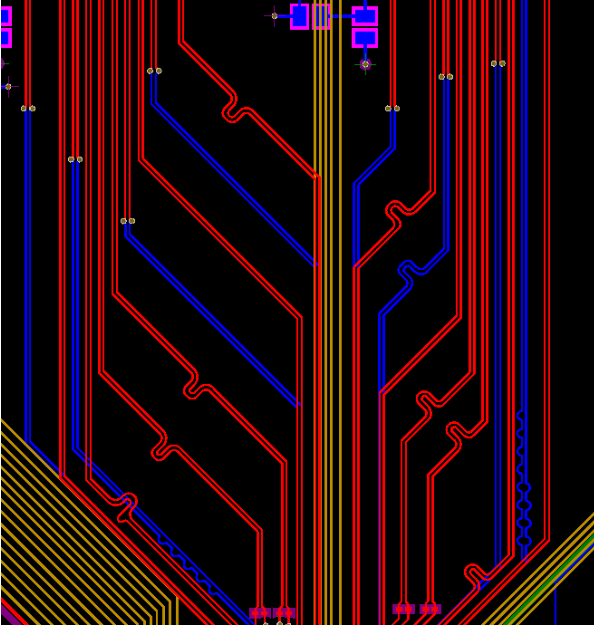

三、對稱走線實現技巧

對稱走線是實現差分對布線的關鍵技術之一。對稱走線不僅要求兩條信號線的長度相等，還要求它們的走線路徑對稱，以確保信號傳輸?shù)钠胶庑院鸵恢滦浴?/span>

在DIY制作中，實現對稱走線可以通過以下幾種技巧來完成。首先，采用“鏡像對稱”的布線方式，即把差分對的兩條信號線在PCB板上以鏡像的形式進行布線。這種方法能夠有效地保證兩條信號線的對稱性，減少走線路徑中的不對稱因素。

其次，盡量避免在差分對布線過程中出現銳角轉折和不必要的彎曲。如果必須進行轉折，應采用圓弧形或45度的緩和角度，以減少信號傳輸中的反射和損耗。此外，在布線時，應盡量使差分對遠離其他非差分信號線和干擾源，如電源線、地線等，以降低外部干擾對差分信號的影響。

還可以利用PCB設計軟件中的差分對布線工具來輔助實現對稱走線。這些工具通常具備自動調整差分對長度和間距的功能，能夠幫助新手更輕松地完成對稱布線。

四、共模噪聲抑制原理圖解

共模噪聲是差分對布線中需要重點關注的問題之一。共模噪聲是指在差分對的兩條信號線上同時存在的相同幅度和相位的噪聲信號。這種噪聲會導致信號的失真和干擾，影響整個系統的性能。

為了抑制共模噪聲，通常會在差分對的布線中加入共模電感或磁珠等元件。其原理是利用共模電感對差分信號中的共模噪聲進行阻抗匹配和濾波，從而有效地抑制共模噪聲的傳播。

在實際的DIY電路中，共模電感通常被放置在差分對的輸入端或輸出端附近，以最大程度地減少共模噪聲對信號的影響。通過在差分對布線中合理地添加和配置共模電感，可以顯著提高信號的質量和系統的穩定性。

總之，差分對布線是電子DIY中的一項重要技能，新手們通過掌握USB/HDMI差分線的識別方法、合理安排等長與等距的優先級、巧妙運用對稱走線的實現技巧以及深入理解共模噪聲抑制的原理，能夠在自己的DIY項目中實現高效、穩定的高速信號傳輸。不斷實踐和積累經驗，將使你在電子制作的道路上越走越遠，創造出更多優秀的作品。
