大電流 PCB 載流能力與熱膨脹協同設計:階梯式線寬過渡結構的應用

  • 2025-03-24 09:46:00
  • 瀏覽量:158

在現代電子設備中,PCB(印刷電路板)作為關鍵組件,其性能直接影響設備的穩定性和壽命。尤其在大電流應用場景下,PCB 的載流能力和熱膨脹問題尤為突出。本文將探討如何通過協同設計提升大電流 PCB 的性能,并介紹一種有效的創新結構——階梯式線寬過渡結構,以減少熱應力集中。


一、大電流 PCB 的設計挑戰

(一)載流能力

大電流通過 PCB 導線時,會產生熱量。根據焦耳定律,熱量與電流的平方成正比。過高的溫度會加速導線的電遷移,降低 PCB 的可靠性,甚至導致短路或斷路。

(二)熱膨脹

不同材料的熱膨脹系數不同。在大電流 PCB 中,銅箔、絕緣基材和焊盤等材料在溫度變化時會膨脹或收縮。這種不均勻的熱膨脹會產生熱應力,長期作用下可能導致 PCB 分層、焊點開裂等問題。


二、協同設計理念

(一)材料選擇與搭配

選擇熱膨脹系數匹配的材料組合。例如,使用低膨脹系數的絕緣基材與銅箔搭配,減少因材料膨脹差異引起的應力。同時,考慮材料的導熱性,高導熱材料有助于快速散熱,降低 PCB 表面溫度。

(二)布線優化

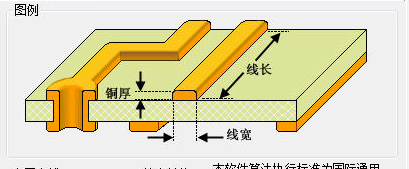

合理規劃導線布局,避免電流過于集中。增加導線的寬度和厚度可以提高載流能力,但也要考慮 PCB 的整體尺寸和空間限制。采用多層布線結構,分散電流,減少單層導線的負擔。


三、階梯式線寬過渡結構

(一)結構原理

階梯式線寬過渡結構是一種創新的布線設計。在電流變化較大的區域,如電源輸入端到芯片引腳之間,將導線寬度設計成階梯狀逐漸變窄。這種設計可以平滑電流密度的過渡,避免在狹窄區域產生過高的電流密度集中,從而減少熱量的瞬間積聚。

(二)減少熱應力集中

當電流通過階梯式線寬過渡結構時,由于線寬的逐步變化,電流密度的變化也更加平緩。這使得熱量產生和分布更加均勻,避免了局部高溫點的形成。同時,階梯結構可以分散熱膨脹產生的應力,減少因應力集中導致的 PCB 損壞風險。


四、實際應用與效果評估

(一)測試案例

在某款高功率電源管理 PCB 的設計中,應用了階梯式線寬過渡結構。經過長時間的高溫高電流測試,發現 PCB 的溫度分布更加均勻,熱點溫度較傳統設計降低了約 15%。同時,熱應力測試顯示,PCB 的分層和焊點開裂現象明顯減少,可靠性得到了顯著提升。

(二)性能優化方向

雖然階梯式線寬過渡結構在實際應用中表現出色,但仍有一些優化空間。例如,進一步研究階梯的級數、每級的寬度和長度與電流、材料參數之間的關系,可以更精準地設計結構,提高性能并降低成本。


總之,在大電流 PCB 的設計中,載流能力和熱膨脹的協同設計至關重要。通過合理的材料選擇、布線優化以及創新的階梯式線寬過渡結構應用,可以有效提升 PCB 的性能和可靠性,滿足現代電子設備對高功率、高密度電路板的需求。
