在PCB設計領域，射頻電路的布線優化一直是工程師們關注的重點，尤其是如何有效補償微帶線阻抗的突變，這對提升信號傳輸質量至關重要。本文將從三個方面深入探討這一問題。

1、表貼器件焊盤下方參考層挖空技術

在射頻電路中，表貼器件的焊盤往往會導致阻抗降低，從而引發信號反射等問題。為此，一種有效的解決方案是在表貼器件焊盤的正下方，按照焊盤的實際尺寸挖去一層參考層。這一技術的關鍵在于精準控制挖空區域的大小和形狀，使其與焊盤完美匹配。例如，對于常見的電容、ESD保護器件、共模抑制電感以及各種連接器等表貼器件，通過在其焊盤下方合理挖空參考層，可以顯著減小因焊盤引起的阻抗突變，從而優化信號傳輸特性。

2、開發漸變線寬結構減少阻抗不連續

在實際的PCB布線過程中，線寬的變化是造成線路特性阻抗不均勻的重要原因之一，尤其是在傳輸速度較高的信號時，這種不均勻性會導致信號反射，影響信號完整性。為了解決這一問題，開發漸變線寬結構是一種有效的方法。其核心思想是在線寬發生變化的區域，采用逐漸變化的線寬，而不是 abrupt 的變化，從而減少阻抗的不連續性。例如，在接插件引出線或BGA封裝的引出線等結構中，由于間距過小可能無法避免線寬的變化，此時應盡量減少中間不一致部分的有效長度，通過設計合理的漸變線寬結構，使阻抗變化更加平滑，降低信號反射的風險。

3、驗證金手指區域銅層挖空對駐波比的影響

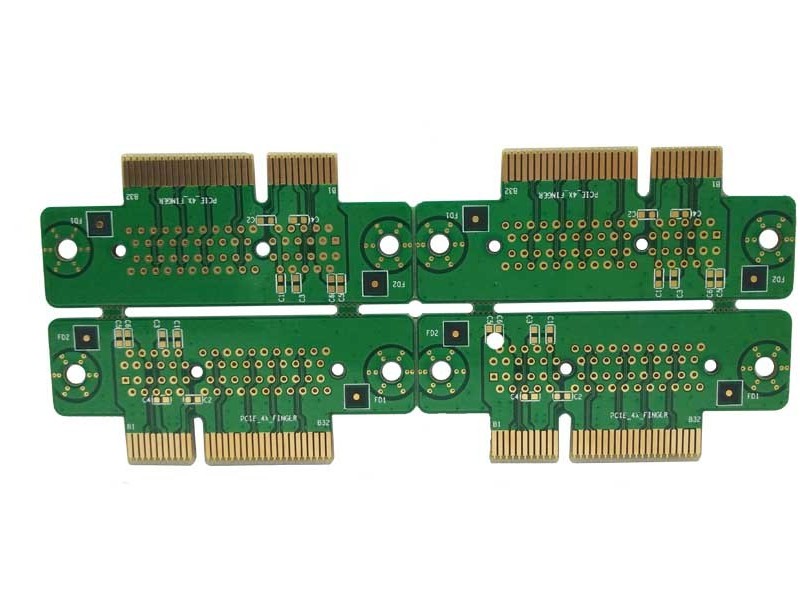

金手指作為一種常見的連接結構，在PCB設計中廣泛應用。然而，金手指區域的銅層處理對信號傳輸特性有著重要影響。在多層板設計中，通常需要在金手指下方所有層的銅進行挖空處理，挖空銅皮的距離板框一般保持在3mm以上。這一處理方式對駐波比的影響需要通過實際測試和仿真來驗證。合理的銅層挖空可以避免信號傳輸過程中的不必要干擾和反射，從而優化駐波比，提升信號傳輸?shù)姆€(wěn)定性。

在射頻電路的PCB布線設計中，關注微帶線阻抗的突變并采取有效的補償措施至關重要。通過表貼器件焊盤下方參考層挖空技術、開發漸變線寬結構以及合理驗證金手指區域銅層挖空對駐波比的影響，可以顯著優化射頻信號的傳輸質量，提高整個電路的性能和可靠性。這些設計策略在實際應用中已經得到了廣泛驗證，為工程師們提供了寶貴的參考和借鑒。
