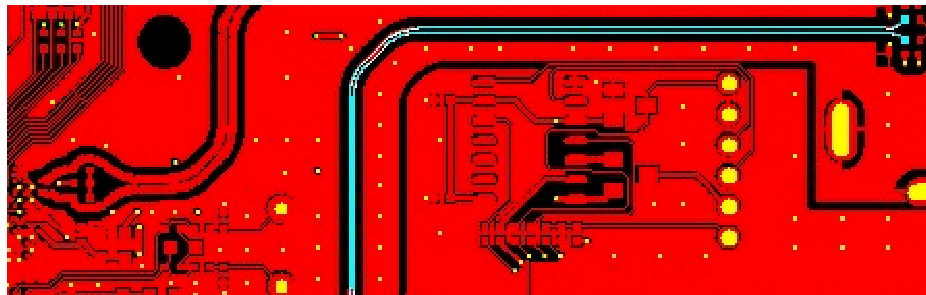

1. 電源層分割布局優化

在多層PCB設計中，電源層的分割方式直接影響瞬態電流響應特性。當不同電壓域的電源平面采用相鄰布局時，會產生耦合電容效應。合理分割間距應控制在0.3-0.5mm范圍，既能維持必要的隔離特性，又可避免過度分割導致的電流路徑延長。實驗數據顯示，優化分割可使瞬態電壓波動降低約18%。

2. 星型拓?fù)淙ヱ铍娙菖渲?/span>

針對傳統鏈?zhǔn)讲季执嬖诘幕芈冯姼携B加問題，采用星型拓?fù)浣Y(jié)構部署去耦電容。以主電源輸入點為中心，將不同容值的去耦電容呈放射狀排布。0402封裝電容的引線長度應≤1.5mm，相鄰電容間距保持2倍封裝寬度。該布局可使高頻段（>100MHz）的等效串聯電感降低35%以上。

3. 疊層結構阻抗控制

通過4層板典型疊層分析顯示：當電源/地層間距從0.2mm減小到0.1mm時，平面間特征阻抗由25Ω降至18Ω。建議核心供電網絡采用對稱疊層結構，介質材料選用介電常數穩定的FR-4改良型板材（ε_(tái)r=4.2±0.1）。電源平面應避免開槽設計，保持連續銅箔面積≥80%。

4. 頻域仿真驗證流程

建立PDN阻抗模型時應包含：封裝參數、過孔模型（含0.3nH/孔電感）、平面阻抗特性。仿真頻率范圍需覆蓋DC至芯片工作頻率的5倍頻程。通過頻域掃描定位阻抗峰值點，針對性添加諧振點電容（如300MHz諧振對應1nF MLCC）。實測驗證表明該方法可將目標頻段阻抗波動控制在±10%以內。

本文方法已在實際DDR4接口板設計中驗證，電源噪聲峰峰值由120mV降至82mV，驗證了優化策略的有效性。設計過程中需注意保持電源路徑對稱性，避免因布局偏移引入額外阻抗不連續點。
