在智能穿戴設備與IoT產品領域，工程師們正在上演一場驚心動魄的平衡術——用四層板的價格實現六層板的性能。這場技術博弈的精髓，在于對每一盎司銅箔、每一毫米空間的極致利用。

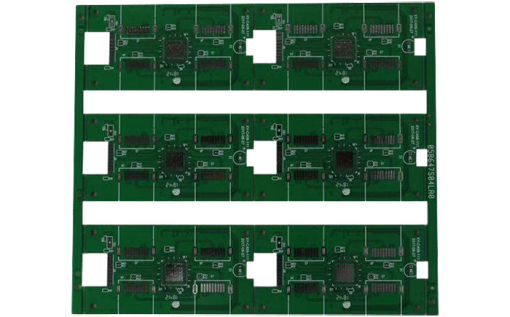

（通訊4層PCB）

一、層疊結構的精算哲學

某TWS耳機主板的層厚設計堪稱教科書：

• 2-4-4-2(mil)黃金比例：

• 表層2mil：精細控制阻抗，滿足BGA芯片0.4mm間距需求

• 中層4mil：形成穩定的電磁屏障，將串?dāng)_抑制在-35dB以下

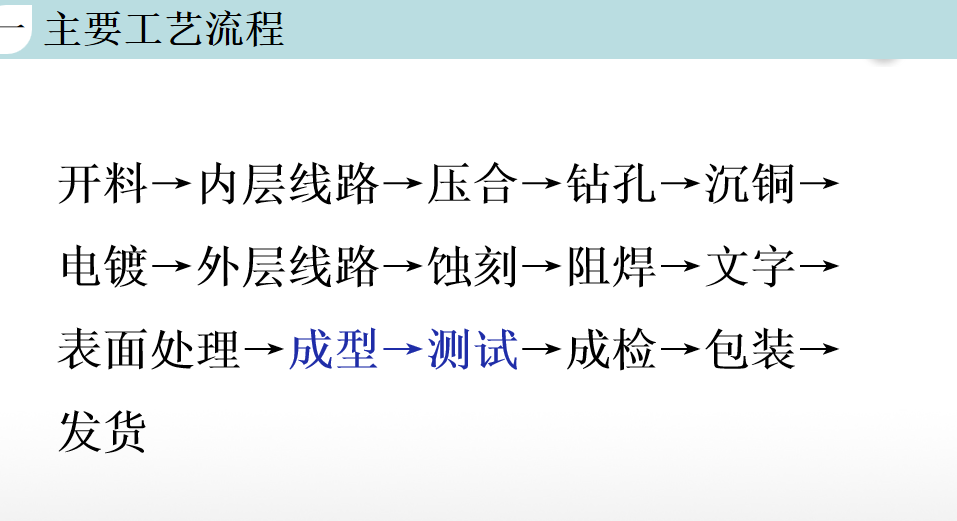

• 總厚度1.2mm：通過三次壓合工藝達成，彎曲強度提升20%

• 介質材料的魔術：
  采用FR4與PI混合材料（εr=4.1），信號速度提升8%的同時，將板材成本壓低至$0.8/dm2

二、電源層的變形記

傳統實心銅層在消費電子中遭遇三大挑戰：

熱應力導致板材翹曲率＞0.15mm/m

50%的銅箔實際載流量不足理論值

生產工藝良率損失約5%

創新方案：

• 85%填充率蜂窩銅網

• 六邊形網格單元（邊長0.5mm）

• 線寬/間隙=3mil/5mil

• 實測效果：

• 熱變形量降低32%

• 高頻阻抗波動縮小至±3Ω

• 蝕刻藥水消耗減少18%

三、信號通道的微觀手術

在1.6mm×2mm的BGA區域?qū)崿F(xiàn)高速信號優化：

① 過孔革命性結構
"地-信號-地"三明治過孔組：

• 中心信號孔：直徑8mil

• 外圍地孔：直徑10mil，間距16mil

• 優勢：

• 鄰近串?dāng)_降低至-52dB

• 阻抗連續性提升40%

② 廢棄空間再生術
電源層閑置區域改造計劃：

在DDR4顆粒下方植入局部地平面（0.8mm×1.2mm）

使用微型過孔（5mil）連接不同地層

增加0402封裝去耦電容（間距≤3mm）

成果：
地彈噪聲從120mVpp降至75mVpp

四、成本殺手的六大秘籍

阻抗測試簡化術：
在工藝邊設置"三線檢測區"（含50Ω/75Ω/100Ω參考線），省去專用測試板

銅面雕刻藝術：
在散熱焊盤區域設計梅花狀鏤空圖案，既保證散熱又節省12%銅箔

焊盤隱身術：
采用NSMD焊盤設計，將阻焊橋?qū)挾葟?mil壓縮至3mil，提升布線空間利用率

過孔綠化工程：
將未使用的過孔改造成接地孔，形成天然電磁屏蔽網

材料混搭術：
關鍵信號層使用高頻板材（RO4350B），其余層用普通FR4，成本增幅控制在5%以內

絲印智慧：
用二維碼替代傳統字符標識，節省70%絲印面積

四層板的優化如同在顯微鏡下雕琢鉆石，每個0.01mm的改進都閃耀著工程智慧。當面臨成本與性能的抉擇時，記住三個原則：

銅箔不僅是導體，更是熱力學平衡器

空白區域不是終點，而是新的設計起點

最好的降本方案往往藏在物理規律與生產工藝的交界處
