首頁 > 技術資料 > 什么樣的電路板更耐熱?

什么樣的電路板更耐熱?

  • 2025-02-24 09:03:00
  • 瀏覽量:190

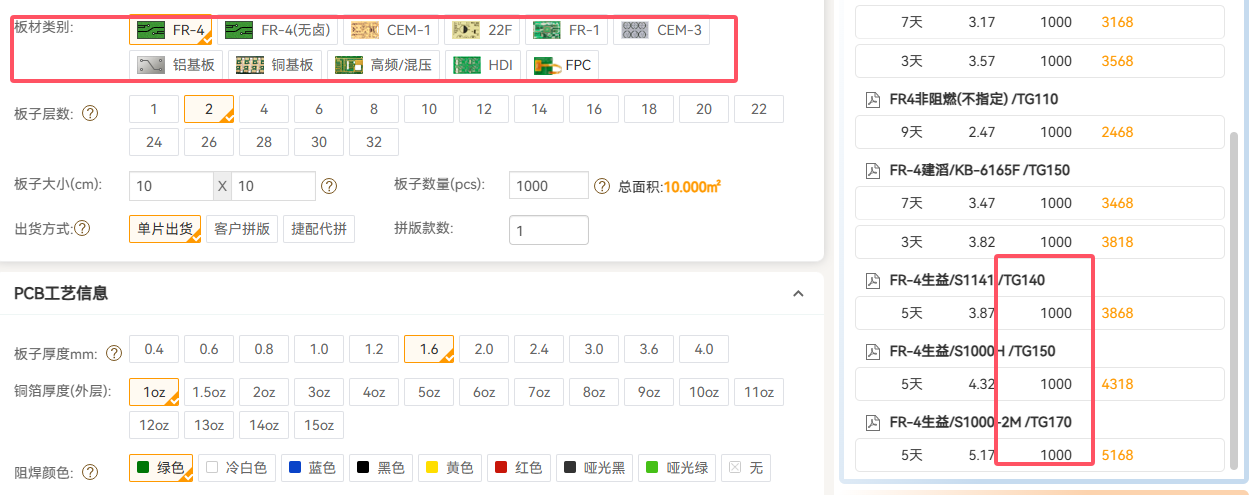

耐熱電路板,能夠在高溫環境中保持其完整性與性能。與普通電路板不同,它可承受高溫而不發生翹曲、分層或失效,憑借先進材料與創新設計,確保電子設備在惡劣熱環境下可靠運行,在捷配PCB計價頁選用高耐熱材料便是王道。


怎么樣的PCB板更耐熱?

材料選擇:基礎材料是關鍵。普通 FR - 4 板超 130°C 即可能降解,而高溫 FR - 4 與聚酰亞胺等先進材料能耐受高達 260°C 甚至更高溫度。

熱管理設計:采用熱過孔、銅塊及優化元件布局等設計,有效散熱。例如熱過孔可將熱量在板層間傳導,銅塊增加散熱面積。

特殊層壓板:如絕緣金屬基板(IMS)中的高導熱層壓板,使熱量快速均勻分布。

堅固鍍層:耐熱電路板銅鍍層更厚更耐用,承受熱循環應力。


設計要點:

 熱管理技術熱過孔:在發熱元件下設置,促進層間散熱。

 銅箔鋪覆:增加頂層與底層銅面積,有效散熱。

 元件布局:發熱與熱敏元件分離,兼顧氣流設計。

 散熱片:為高熱元件加裝,增大散熱面積。

 熱界面材料:置于發熱元件與散熱片間,提升熱傳遞效率。

 高溫元件選擇溫度額定值:確保元件最高工作溫度高于應用預期,留安全余量。

 熱阻:優先選用低熱阻元件,高效散熱。

 封裝類型:如倒裝芯片封裝散熱性能優于引線鍵合封裝。

 質量可靠性:選擇知名廠家高可靠性元件。

 布局優化散熱熱釋放:對需焊接大銅區的元件采用熱釋放連接,兼顧焊接與散熱。

 走線寬度:寬走線承載大電流且散熱佳,用于電源與接地連接。

 層疊結構:多層板中,將大功率元件置于外層,內層作散熱平面。

 對稱性:保持熱對稱,防止受熱不均致板翹曲。

 氣流設計:若允許,依氣流設計布局,形成通風通道。


優勢:高溫環境下保持穩定,降低熱故障風險。使元件在最佳溫度范圍工作,確保高性能。更好抵抗熱應力與降解,延長電子設備壽命。

支持更緊湊設計與更高功率密度,拓展產品開發可能性。雖初始成本高,但減少故障與延長壽命,降低長期成本。


耐熱電路板在多行業應用廣泛,設計時綜合考慮多方面因素,可充分發揮其優勢,為電子設備在高溫環境下穩定運行提供有力保障,助力電子行業發展。更多與PCB耐熱相關信息,查看捷配PCB官網。
