【捷配科普】鋁和FR-4的PCB板有何區別?

  • 2024-12-16 10:21:00
  • 瀏覽量:311

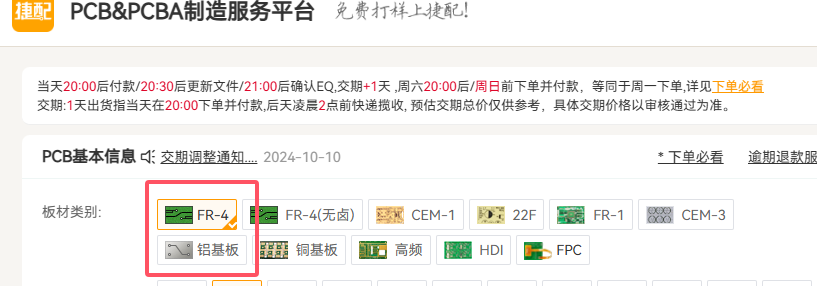

捷配日常PCB電路板打樣時,鋁基電路板和 FR4 印刷電路板都扮演著重要的角色,這在計價頁也有所展示,不過它們在材料特性與構造方面差異顯著,下面就來詳細剖析二者的關鍵不同之處。


一、材料特性對比

熱管理能力

鋁基 PCB 的一大亮點是其熱導率極為出色,約為 FR4 的 600 倍。這使得鋁基 PCB 能迅速散發熱量,在諸如 LED 照明、電機控制器、電源轉換器等產生大量熱負荷的應用場景中表現卓越。反觀 FR4,其散熱性能欠佳,在高溫環境下的應用便受到了限制。

熱膨脹系數(CTE)

PCB 各層間的熱膨脹系數匹配與否至關重要,若不匹配,在經歷熱循環時,就可能出現分層、開裂或?qū)Ь€斷裂等故障。FR4 的熱膨脹系數在厚度方向上高達 12 - 24 ppm/°C,與銅的 17 ppm/°C 相差較大,由此帶來了可靠性風險。而鋁基 PCB 的熱膨脹系數約為 24 ppm/°C,與銅更為貼近,能有效減少熱應力問題。

介電特性

FR4 憑借陶瓷增強聚合物結構,在 1MHz 頻率下?lián)p耗因數低至約 0.02,擁有出色的介電特性。鋁基 PCB 則依據不同頻率需求,采用聚酰亞胺或氧化鋁等特殊介電層。


二、構造特點對比

層結構

FR4 PCB 在設計上頗具靈活性,可提供單、雙或多層的選擇。鋁基 PCB 則采用獨特的三層結構,即鋁芯夾于銅箔層與介電層之間。雖說這種結構在一定程度上限制了垂直集成度,但在高溫應用中卻能展現出良好性能。

板厚

FR4 PCB 可通過增加層數來實現多種厚度,范圍可從超薄的 0.2 毫米到極厚的大于 5 毫米。而鋁基 PCB 受三層結構制約,厚度通常在 0.8 毫米至 4 毫米之間,鋁芯對整體板厚影響較大。


三、機械性能對比

鋁基 PCB 因含有金屬芯,相較于 FR4 PCB,其機械強度和剛性更為優越。這一優勢使得鋁基 PCB 能夠制作更大尺寸的板子,并且能承載更高的元件密度,適用于電信、工業控制、汽車電子等領域。


四、鋁基 PCB 的優劣分析:

優勢方面

 卓越的熱管理:鋁基 PCB 熱導率超群,是應對高熱負荷的理想之選。金屬基板能高效傳熱,杜絕熱點出現,有力提升產品可靠性。

 強大的機械性能:鋁芯賦予其出色的強度與剛性,既能增大 PCB 尺寸、提高元件密度,又能確保結構完整,可在惡劣環境中穩定運行。

 良好的熱匹配:其熱膨脹系數與銅接近,在溫度循環時熱應力極小,能有效降低導線開裂、分層及焊點失效等風險。

 寬溫工作能力:憑借出色的散熱能力,鋁基 PCB 可在高達 200°C 的極端溫度下可靠工作,滿足井下鉆探電子設備等高熱通量應用需求。


劣勢方面

 成本偏高:制造鋁基 PCB 需專門工藝與材料,成本高于傳統 FR4 PCB,尤其在制作樣板或小批量生產時更為明顯。

 厚度受限:三層鋁復合結構限制了其厚度選擇,一般在 0.8 毫米至 4 毫米之間,不利于實現高密度垂直集成。

 易腐蝕問題:鋁與銅直接接觸易發生電偶腐蝕,需采用介電涂層等措施來隔離金屬。

 特殊設計要求:因鋁的熱膨脹系數較高,PCB 設計時需遵循特定規則,如設置更寬導線、更大禁布區等,以適應熱膨脹并防止短路。


五、FR4 PCB 的優劣分析:

優勢方面

 成本效益顯著:FR4 制造工藝成熟,原材料易獲取,是極具成本效益的 PCB 解決方案,尤其適合大批量生產。

 設計靈活多樣:支持單、雙及多層配置,能滿足不同布線密度與垂直集成需求,設計靈活性高。

 厚度范圍寬廣:不受特定結構限制,可通過增加層數制造出從超薄到極厚的各種厚度板子。

 高頻性能出色:其低損耗、穩定的介電特性使其能可靠處理高達吉赫茲范圍的高頻信號,適用于射頻 / 無線通信等應用。


劣勢方面

 散熱困難:FR4 熱導率相對較低(0.3 W/m.K),在大功率應用中易因過熱導致元件性能下降或出現故障。

 熱膨脹風險:與銅導體相比,F(xiàn)R4 熱膨脹系數過高,熱循環時易出現導線開裂、過孔疲勞及分層等問題,影響長期可靠性。

 吸濕影響性能:雖有改進,但 FR4 仍具吸濕性,若防護不當,吸濕后可能導致電氣性能改變。

 高溫適用性有限:標準 FR4 的玻璃化轉變溫度在 130 - 180°C 之間,限制了其在汽車、航空航天、工業等領域高溫應用中的適用性。


通過以上全面對比,我們能更清晰地了解鋁基 PCB 和 FR4 PCB 的特點,以便在不同應用場景中做出合適的選擇。
