軟硬結合板設計注意事項—疊層結構中軟板層數及位置的常規安排
發布時間: 2025-04-28 04:06:01 查看數:軟硬結合板層數:軟板優先放最內層好加工。
例如:

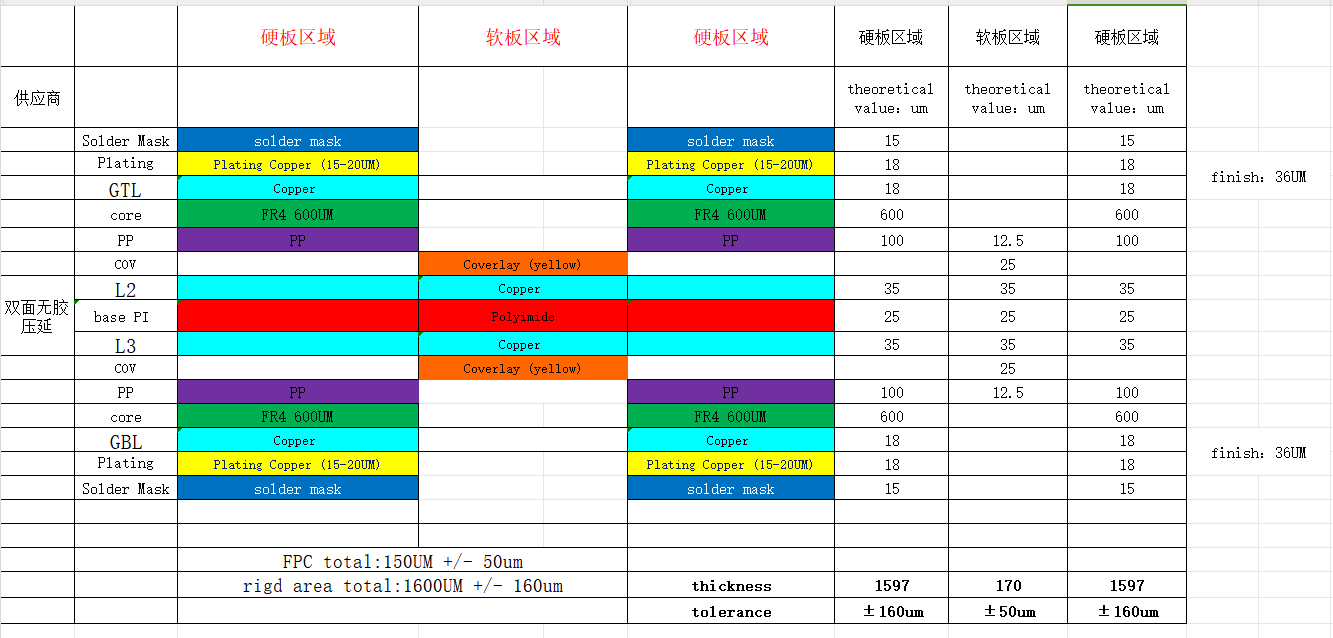

1)四層軟硬結合板,常規是最內兩層軟板;

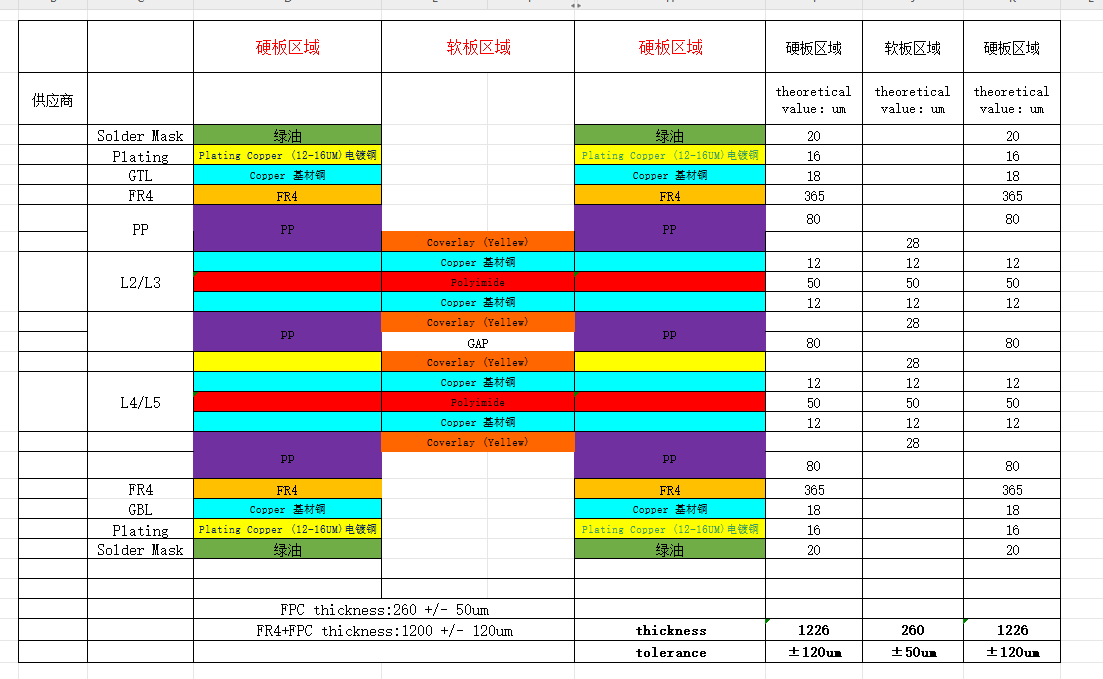

2)六層軟硬結合板,常規是最內2層或內4層軟板;

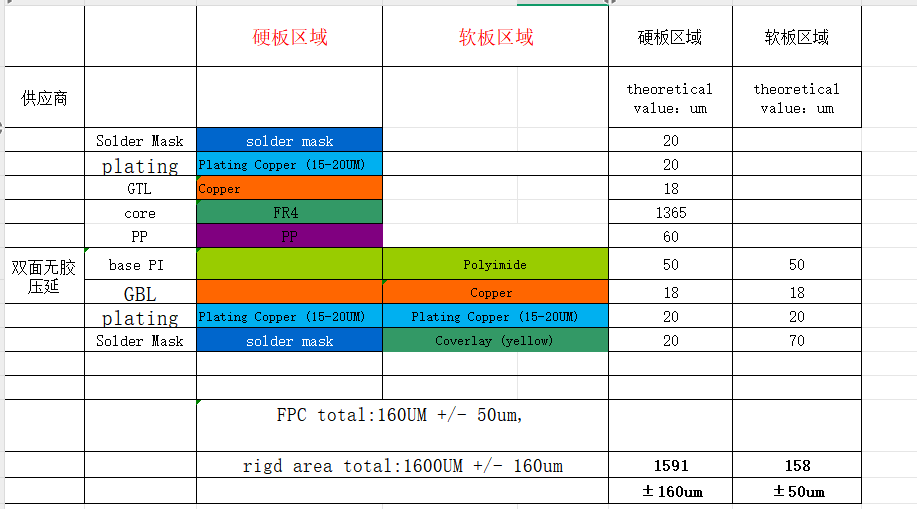

3)雙面軟硬結合板,線路則都是在外層,軟板區只能單層走線
