軟硬結合板設計注意事項—彎折設計優化建議

發布時間: 2025-04-28 04:28:14     查看數:

  • 軟板區如果需要動態彎折或彎折要求較高：

    1、建議軟硬交界處點膠加固，防止多次彎折斷板


    2、軟板直角改成圓角R1mm以上，軟板R角外形內側可以做防撕裂地銅線，銅線寬0.3~0.5mm，距板外形≥0.2mm。

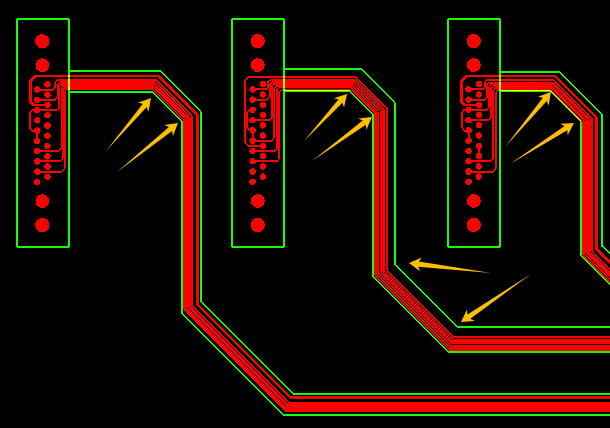

    ①軟板外形尖角導圓角R1mm以上，防止組裝機械應力大，R角撕裂斷板

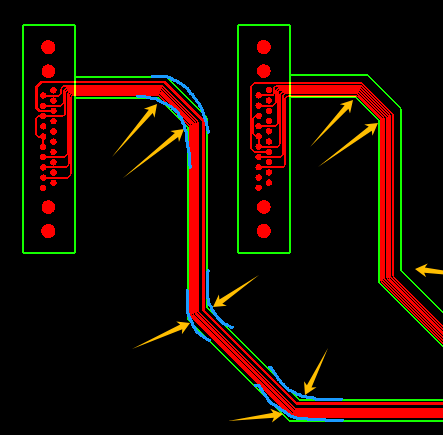

    ②軟板R角外形內側可以做防撕裂地銅線
