一、四層板工藝邊制造的核心流程

 （一）材料準備與預處理

1. 基材選擇

根據電路板的應用場景（如消費電子、工業控制或汽車電子），選擇合適的基材（如FR-4、 Rogers或聚酰亞胺）?；牡慕殡姵?shù)、耐熱性和機械強度直接影響工藝邊的穩定性和最終產品的性能。

2. 銅箔處理

銅箔的厚度和表面處理工藝（如電鍍、化學鍍）需根據設計要求進行優化。高精度的銅箔處理可以減少制造過程中的缺陷，提升工藝邊的導電性和可焊性。

 （二）層壓與對準技術

1. 層壓參數控制

層壓過程是四層板制造的核心環節。通過精確控制層壓溫度（通常在150-180°C）、壓力（200-400psi）和時間（60-120分鐘），確保各層之間的緊密結合，避免分層和氣泡缺陷。

2. 光學對準系統

采用高精度光學對準系統，確保內外層圖案的精確對準。對準精度通常需控制在±0.025mm以內，以保證信號傳輸?shù)臏?zhǔn)確性和可靠性。

 （三）切割與成型工藝

1. V-Cut技術

V-Cut（V形槽切割）是四層板工藝邊成型的常用方法。通過調整切割深度（通常為板厚的1/3至1/2）和角度（30°-45°），可以實現高效的板邊分離，同時減少毛刺和裂紋。

2. 精密鑼刀加工

對于復雜形狀的工藝邊，精密鑼刀加工是一種有效的替代方案。通過數控鑼刀的高精度加工（位置精度±0.01mm），可以實現復雜的邊緣設計，滿足特殊應用需求。

 （四）鉆孔與電鍍工藝

1. 鉆孔精度控制

鉆孔是四層板制造中的關鍵步驟。通過優化鉆頭轉速（通常為8000-12000rpm）和進給速度（30-50mm/min），確?？孜痪龋ā?.05mm）和孔壁質量。對于高密度互連（HDI）設計，需采用微孔鉆孔技術（孔徑≤0.15mm）。

2. 化學沉銅與電鍍

化學沉銅（ thickness 0.5-1.0μm）和電鍍銅（ thickness 15-25μm）是確?？妆趯?dǎo)電性的核心工藝。通過嚴格控制沉銅溶液的pH值（6.5-7.5）和電鍍電流密度（1.5-2.5A/dm2），可以實現均勻的銅層沉積，增強孔壁的機械強度和電氣性能。

 二、四層板工藝邊設計優化

 （一）工藝邊寬度與形狀設計

1. 寬度優化

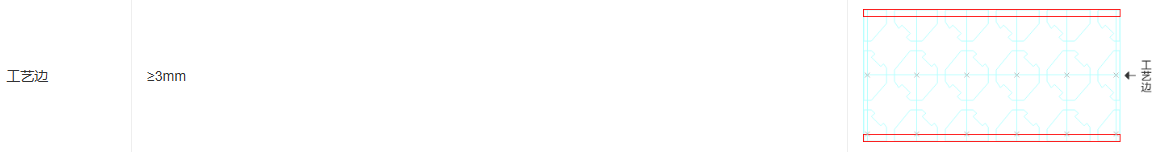

工藝邊寬度應根據電路板尺寸和制造工藝要求進行設計。通常建議寬度為5-10mm，以確保足夠的邊緣保護和加工空間。對于高密度設計，可適當減小寬度，但需保證至少3mm的最小寬度。

2. 形狀優化

工藝邊形狀應盡量簡潔，避免復雜凹槽或尖銳邊緣。圓角設計（R≥0.5mm）可以有效減少應力集中和裂紋風險。對于多層板，建議采用階梯式邊緣設計，以增強層間對準精度。

 （二）測試點與定位孔設計

1. 測試點布局

在工藝邊設計中，合理布局測試點（如ICT測試點）是確保電路板功能驗證的關鍵。測試點間距應≥1.27mm（0.05英寸），并盡量避開高溫區域和高密度布線區。

2. 定位孔設計

定位孔（如工具孔和對準孔）的位置和尺寸需嚴格遵循制造標準。建議孔徑為1.5-2.5mm，位置公差控制在±0.1mm以內，以確保加工設備的精確對準。

 三、質量控制與缺陷預防

 （一）過程監控與實時調整

1. AOI與AXI檢測

自動光學檢測（AOI）和自動X射線檢測（AXI）是四層板制造過程中的重要監控手段。通過實時檢測層壓、鉆孔和電鍍等關鍵工序，可以及時發現并糾正缺陷，如分層、孔偏和銅厚不均等問題。

2. SPC統計過程控制

采用統計過程控制（SPC）方法，對關鍵工藝參數（如層壓溫度、鉆孔深度和電鍍厚度）進行實時監控。通過繪制控制圖和計算過程能力指數（Cp和Cpk），確保制造過程的穩定性和一致性。

 （二）成品檢測與可靠性驗證

1. 外觀檢查與尺寸測量

成品檢測應包括外觀檢查（如裂紋、劃痕和污漬）和尺寸測量（如板厚、孔徑和邊緣寬度）。使用高精度測量設備（如接觸式三坐標測量機）確保尺寸精度符合設計要求。

2. 電氣性能測試

通過飛針測試和功能測試驗證電路板的電氣性能，包括導通性、絕緣電阻和信號完整性。對于高速信號設計，建議使用時域反射（TDR）和網絡分析儀（VNA）進行詳細評估。

3. 環境可靠性測試

為確保四層板在實際應用中的可靠性，需進行環境可靠性測試，如溫度循環（-40°C至+125°C）、濕度老化（85°C/85%RH）和振動測試（10-500Hz）。通過模擬實際工況，驗證工藝邊的耐久性和穩定性。

 四、實際應用中的注意事項

 （一）材料變形與補償

1. 熱膨脹系數匹配

不同材料的熱膨脹系數（CTE）差異可能導致層間分層和翹曲問題。在設計階段，應選擇CTE匹配的材料組合，并通過仿真軟件（如Ansys或Cadence）預測熱應力分布，優化層壓工藝參數。

2. 預固化與后處理

對于高CTE材料，建議采用預固化處理（如120°C/30分鐘）以減少熱膨脹效應。后處理階段可通過熱壓平整（150°C/50psi）進一步降低翹曲度，確保工藝邊的平整性。

 （二）層間對準與補償

1. 標記點設計與優化

在內外層設計中，合理布局對準標記點（如十字標記和方形標記），并確保標記點的尺寸和間距符合制造設備的要求。標記點間距建議為20-30mm，尺寸為0.5-1.0mm。

2. 補償算法應用

在光學對準系統中，引入實時補償算法（如基于圖像處理的亞像素級對準算法），可以有效糾正層間偏移，提升對準精度至±0.01mm級別。

 （三）靜電防護與清潔

1. 靜電防護措施

在制造過程中，靜電可能損壞敏感元件和工藝邊。建議采用防靜電工作臺、離子風機和接地系統，將靜電電壓控制在±100V以內。

2. 清潔工藝優化

通過優化清洗工藝（如超聲波清洗和等離子清洗），去除工藝邊表面的油污、顆粒和氧化層，確保電鍍和焊接質量。清洗后表面張力應≥35mN/m，以保證良好的潤濕性。

四層板工藝邊制造是確保電路板性能和可靠性的關鍵環節。通過優化材料選擇、層壓工藝、切割技術、鉆孔與電鍍流程，結合嚴格的質量控制和缺陷預防措施，可以顯著提升工藝邊的制造質量。在實際應用中，建議結合仿真分析和實際測試，持續改進設計和制造工藝，以滿足日益增長的高性能電子設備需求。
