鋼網制作規范及常見問題解答
發布時間: 2024-07-19 02:08:42 查看數: 1852為確保鋼網加工準確、高效,提升客戶體驗,特制定以下鋼網制作規范及注意事項。請下單前仔細閱讀,并根據需要在下單頁面?zhèn)渥谇逦顚懱厥庖?/strong>。
以下情況默認不開孔,如需開孔,請務必備注:
1. 插件晶振(或晶振接地)
2. 正負極標識(如 B+ / B-、V+ / V-、P+ / P-、LED+ / LED- 等)
3. 大電流走線、大面積裸銅塊
4. 測試點(TP/F/TEXT 等)
5. 短路點
6. 屏蔽罩(手機板除外)
7. 無絲印單點焊盤或獨立絲印焊盤
8. 金手指、天線、綁定 IC 區域
9. 螺絲孔
10. 所有插件類元件
以下元件默認開孔,無需備注:
1. 所有有引腳的 USB 通孔定位腳、側按鍵定位腳;
2. 常規貼片元件,如電阻、電容、電感、二極管、三極管、晶體管、電解電容、卡座、排插、開關等;
3. 以上貼片層(俗稱 paste 層)缺失,將依據阻焊層或線路層開孔;
4. 燈板上的焊線點。
1、要求不防錫珠:電阻、電容、電感、二極管等類型按貼片層 1:1 開孔,保持標準內間距,IC/BGA/排插類開口,統一按我司標準制作。
2、要求防錫珠:電阻、電容、電感、二極管等類型按貼片層防錫珠規范處理(小型二極管可不用防錫珠),并保持標準內間距,IC/BGA/排插類開口,統一按我司標準制作。
默認安全間距為 ≥0.25mm,小元件可根據實際適當縮小至 0.2mm,具體視器件尺寸決定。
1、默認方式:非印刷面半刻
2、可選方式:印刷面標記、MARK通孔、非印刷面半刻、機械通孔(指板邊或板內選用通孔刻穿定位),視客戶設備決定。
3、膠水網MARK 點定位,按客戶需求設為半刻或通孔(指板邊或板內選用通孔刻穿定位)。
1. 網框 ≤ 42×52cm:常規排板,上下或左右擺放均可;
2. 網框 ≥ 45×55cm 且有工藝邊:默認 PCB 長邊對鋼網長邊,上下擺放,擺放不下時也可左右擺放;
3. 無工藝邊時:默認 PCB 長邊對鋼網長邊,上下擺放,擺放不下時也可左右擺放;
4. 兩面拼板:默認拼版間距 15–25cm,板尺寸大時可縮至 1cm 或零拼。
除客戶特別要求,默認選擇如下通用厚度,特殊要求請務必備注

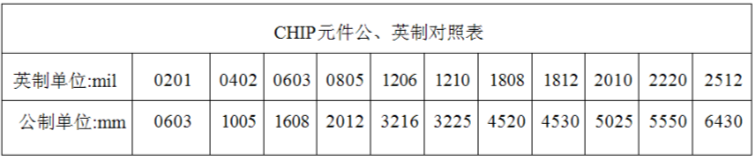

以下是CHIP元件公英制對照表:

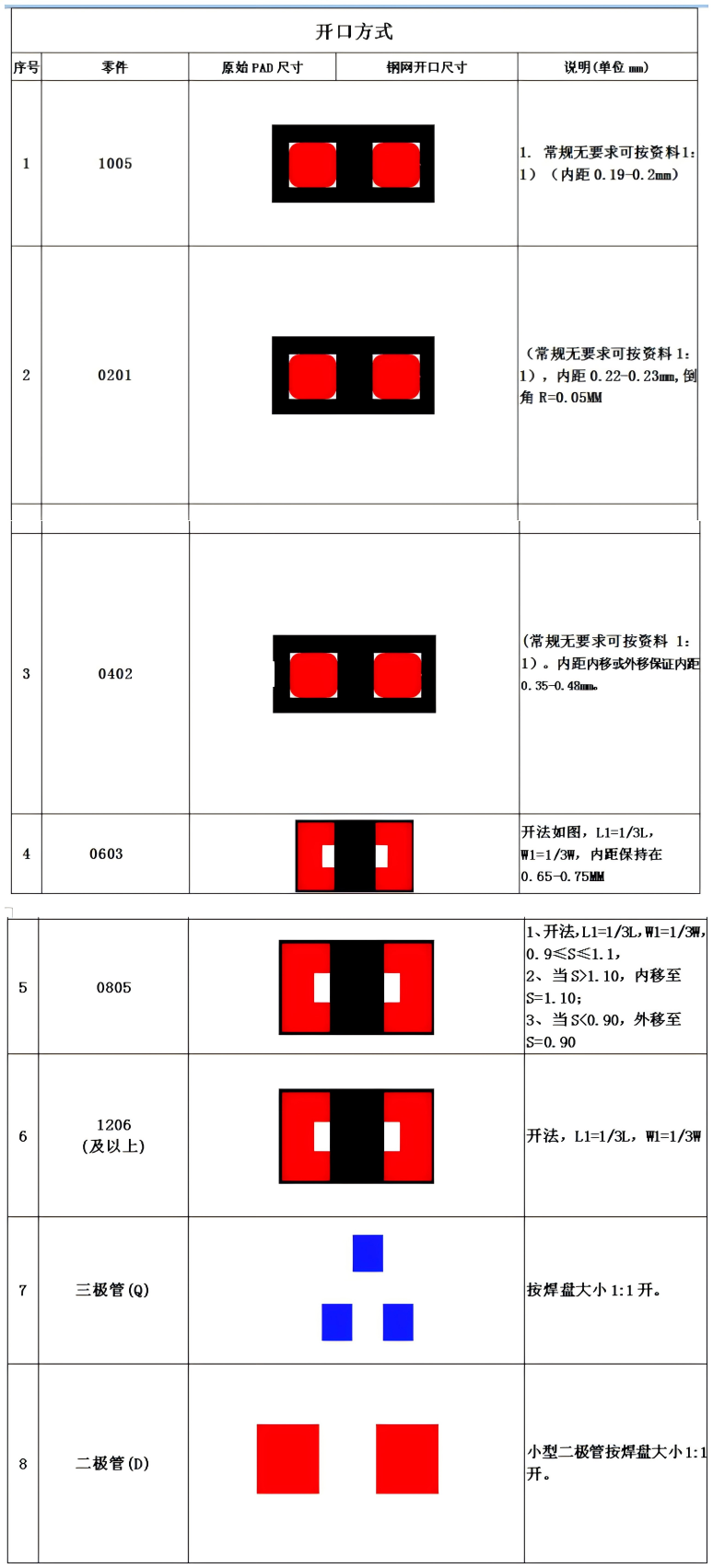

以下是各元件開孔方式:
電感和大功率二極管采用防梯形防錫珠處理,如下圖所示。
對于單個尺寸大于 4×3mm 的電感,在防錫珠的基礎上加橋開孔以提升焊接可靠性,如下圖所示。

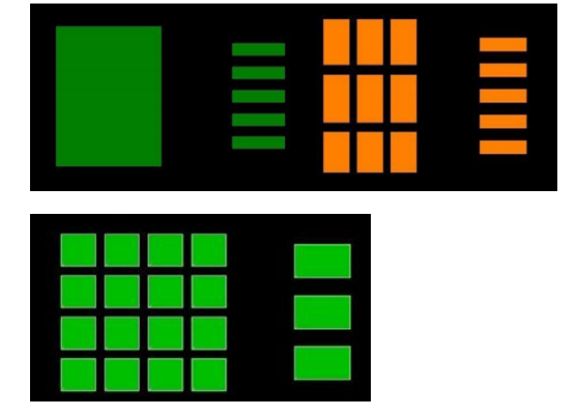

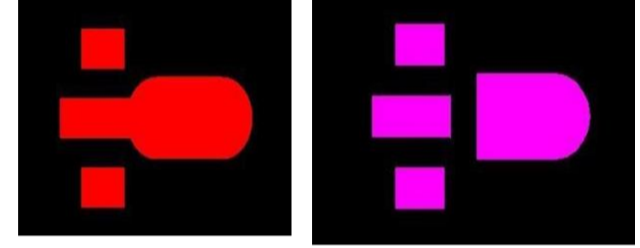

對于 SOT252、SOT223 等大功率晶體管的中間焊盤,采用“十字”或“井字”架橋方式,或?qū)⒑副P劃分為多個小塊,橋?qū)捒筛鶕?jù)焊盤大小靈活調整,如下圖所示。
PITCH(引腳間距) | W(開孔寬度) | L(開孔長度) | 特殊說明 |
0.3mm | 0.16mm | 外延0.1mm | 長度 < 0.8 mm 時,向外加延 0.15 mm, 倒圓角 |
0.35mm | 0.16mm | 外延0.1mm | 倒圓角 |
0.4mm | 0.18–0.185mm | 外延0.1mm | 倒圓角 |
0.5mm | 0.23–0.24mm | 外延0.1mm | 倒圓角 |
0.635–0.65mm | 0.3–0.34mm | 外延0.1mm | 倒圓角 |
0.8mm | 0.42–0.44mm | 外延0.15mm | / |
1.27mm | 0.65–0.75mm | 外延0.15mm | / |
備注:QFN、SOPIC 接地,按貼片層焊盤縮小40-50%,按實際焊盤均勻架十字或井字橋。
PITCH(引腳間距) | 開孔尺寸 | 導角 |
0.35mm | 0.20mm(方形) | 導角0.03mm |
0.4mm | 0.23–0.24mm(方形) | 導角0.05mm |
0.5mm | 0.29mm(方形) | 導角0.08mm |
0.6mm | 0.35mm | 無特別導角要求 |
0.8mm | 0.45mm | 無特別導角要求 |
1.0mm | 0.55mm | 無特別導角要求 |
1.27mm | 0.65–0.75mm | 無特別導角要求 |
1、帶座螺柱
帶固定座的雙螺柱結構需避孔處理,防止誤印錫膏,如下圖。

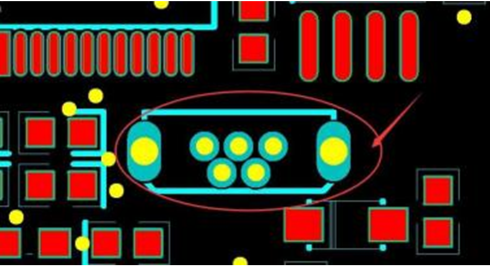

2、座子中間插件孔
座子中間的兩排插件孔需要開孔,但兩側較大的定位孔若無銅箔,則不需開孔。下方右圖為鋼網開口效果示意。

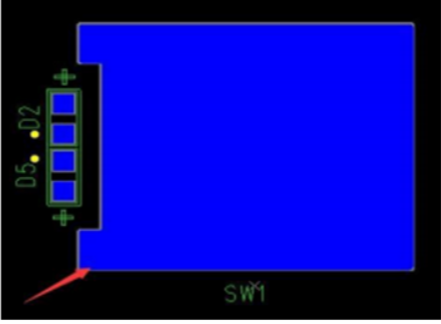

3、觸摸屏接口區域
無論是否存在于貼片層,觸摸屏區域均默認不開孔,避免誤貼或干擾,如下圖。

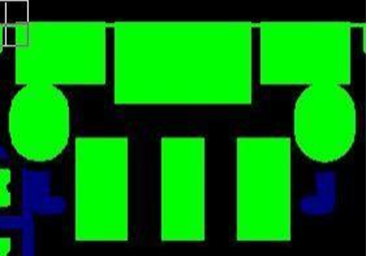

4、插件 USB 端口
如貼片層上有標注,需確認是否需要開孔;貼片層無標注則默認不開。挑點式插件 USB 默認不開孔,注意保持與其他焊盤的安全間距。
5、開關類元件(橢圓形插件腳)
若插件腳兩端橢圓焊盤上有銅箔,則需開孔;不需避孔處理,但須保持足夠安全間距,以確保焊接質量。

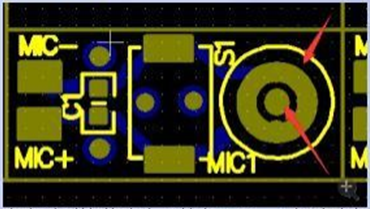

6、咪頭(MIC 絲印標識)
帶有“MIC”絲印的咪頭類元件,默認開孔處理,無需特別備注。
1、常見類型
元件類型 | 寬度開孔(W) | 長度加長(L) | 特殊說明 |
0402 | 0.26 mm | +0.05 mm | — |
0603 | 0.30 mm | +0.10 mm | 若間隙 > 0.75 mm,寬開 0.32 mm |
0805 | 0.32–0.33 mm | +0.10 mm | 若間隙 > 0.95 mm,寬開 0.35 mm |
1206 | 0.50–0.60 mm 或焊盤間距 30–35% | +0.10 mm | — |
1206以上 | 焊盤間距 30–40% | +0.10 mm | — |
二極管 | 內距的 35–40% | +0.25 mm | — |
其他無法識別元件 | 內距的約 30% | 視情況調整 | — |

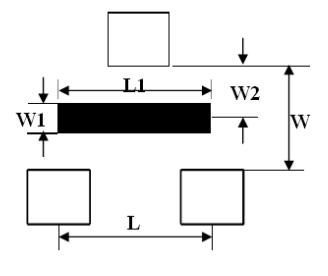

2、SOT23
L1=110%L;W2=W/2(居中開設);W1=0.3~0.5mm
3、SOT89
W=0.4mm;L1=L

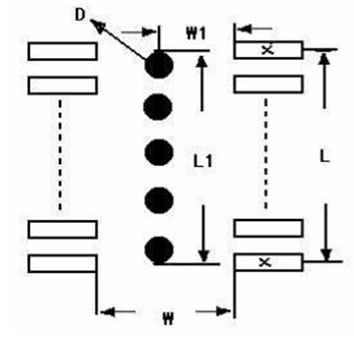

4、排阻、排容
D=45%W;W1=W/2;L1=L;
當D≥3mm時,取3mm;
中間圓點的多少視IC的大小而定,最少2個,最多5個;
當開口寬度≤0.35mm時,請開成0.35mm的長方形。

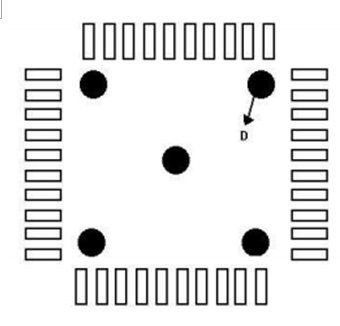

5、IC、QFP
D=45%W;W1=W/2;L1=L;
當D≥3mm時,取3mm;
中間圓點的多少視IC的大小而定,最少2個,最多5個;
D=1.3-3.5mm;(具體視QFP的大小而定,如過小的話,中間開孔可不要)
圓孔位置:圓孔的外圈與QFP最外端的腳平齊
備注:以上可按內距35%-40%開方孔,若寬大于1.5mm,請按以上要求開成圓孔
關于特殊要求的標注:如涉及元件修改、拼板、鋼網確認等,請務必在備注欄清晰說明,壓縮包內有文件要求的,也請備注“見壓縮包要求”。
鋼網文件確認:如擔心誤操作,可備注“鋼網文件需確認”,我司將回傳確認。
售后說明:鋼網產品如在3個月內出現脫膠問題,我司將免費補料一次。
如有疑問,歡迎聯系捷配客服,我們將竭誠為您服務。
