高性能ECU PCB的熱管理策略
- 2025-07-22 14:42:00
- 瀏覽量：11
如果您是一名在汽車行業從事發動機控制單元 （ECU） 工作的電氣工程師，您就會知道散熱是一項關鍵挑戰。高性能 ECU PCB（印刷電路板）在惡劣條件下運行，管理發動機性能、排放控制和安全系統的復雜計算。如果沒有適當?shù)臒峁芾?，過多的熱量會降低組件的性能，降低可靠性，甚至導致系統故障。那么，你如何解決這個問題呢？
為什么熱管理對 ECU PCB 很重要
ECU PCB 是現代車輛的大腦，控制從燃油噴射到牽引力控制的一切。這些電路板通常在惡劣的環境中運行——在某些情況下，引擎蓋下的溫度超過 125°C，再加上高電流負載和密集的組件。如果沒有有效的散熱，就會形成熱點，導致熱應力、微控制器和功率晶體管等組件的使用壽命縮短以及潛在的安全風險。
有效的熱管理不僅僅是防止故障，更是防止故障。這是為了確保一致的性能。例如，一項汽車電子研究發現，工作溫度每升高 10°C，某些部件的使用壽命就會減半。這就是為什么工程師必須優先考慮高性能 ECU 設計中管理熱量的策略。讓我們分解一下實現這一目標的關鍵方法。
ECU PCB 的關鍵熱管理策略
1. 利用發動機控制單元的熱通孔
管理 ECU PCB 熱量的最有效方法之一是使用熱通孔。這些是戰略性地放置在 PCB 中的小銅填充孔，用于將熱量從高溫組件傳遞到散熱器或其他冷卻層。熱通孔就像熱高速公路一樣，將熱量從關鍵區域帶走，并將其傳播到整個電路板或外部冷卻機制。
例如，在典型的 ECU 設計中，功率晶體管或微控制器可能會產生大量熱量，有時每個組件高達 5-10 瓦。通過將熱通孔直接放置在這些組件下方，您可以將結溫降低多達 15-20°C，具體取決于過孔密度和電路板厚度。一種常見的做法是使用直徑為 0.3-0.5 毫米的過孔網格，間隔 1-2 毫米，以在不影響結構完整性的情況下最大限度地提高傳熱。
但是，需要牢記一些設計注意事項。過孔過多會削弱 PCB 或干擾信號布線。此外，當與電路板另一側的銅平面或散熱器配對時，熱通孔最有效。對于空間狹小的汽車ECU，工程師經常將熱通孔與多層板相結合，以優化散熱。
2. 汽車應用的 PCB 冷卻技術
除了熱通孔之外，還有幾種專為汽車環境量身定制的 PCB 冷卻技術，可以顯著提高熱性能。讓我們探索一些實用的方法：
銅平面和走線：增加 PCB 關鍵區域的銅厚度可以改善熱量擴散。例如，使用 2 盎司或 3 盎司銅（而不是標準的 1 盎司）進行電源走線可以將熱阻降低多達 30%。更寬的走線還有助于更均勻地在整個電路板上分布熱量。
散熱器和導熱墊：將散熱器直接連接到穩壓器或 MOSFET 等高功率組件是一種久經考驗的方法。具有高導熱性（例如 3-5 W/m·K）的導熱墊或界面材料可確保從組件到散熱器的高效熱傳遞。在 ECU 設計中，由于空間限制，通常使用緊湊型散熱器。
帶風扇的主動冷卻：雖然由于環境挑戰，在引擎蓋下的 ECU 中不太常見，但可以使用小型風扇或鼓風機進行主動冷卻，用于車輛不太惡劣的區域。這種方法對于熱負荷極端（有時每塊板超過 50 瓦）的電動汽車 （EV） 中的高性能 ECU 更有效。
電路板布局優化：組件的戰略性放置可以最大限度地減少熱量積聚。例如，將發熱組件隔開并將它們放置在電路板邊緣或通風區域附近可以減少局部熱點。ANSYS或Altium的熱分析功能等仿真工具可以預測熱量分布并指導布局決策。
這些技術結合使用后，可以將 PCB 溫度降低 10-30°C，具體取決于設計和作條件。對于可靠性不容妥協的汽車應用，使用針對特定 ECU 環境量身定制的被動和主動冷卻方法的組合通常是最佳方法。
3. 用于 ECU 的高溫 PCB 材料
PCB 材料的選擇在熱管理中起著重要作用。標準 FR-4 材料雖然具有成本效益，但在汽車 ECU 的高溫環境中通常難以應對，其中溫度范圍為 -40°C 至 150°C。FR-4 的玻璃化轉變溫度 （Tg） 通常約為 130-140°C，這意味著它會在極端高溫下軟化或降解，從而導致機械和電氣故障。
對于高性能 ECU，工程師通常會轉向具有更好熱性能的先進材料：
高 Tg FR-4：高 Tg FR-4 的 Tg 為 170-180°C，比標準 FR-4 具有更好的耐熱性。對于在中等高溫下運行的 ECU，這是一種經濟實惠的升級。
聚酰亞胺：聚酰亞胺材料可承受高達 250°C 的溫度，并且具有很強的抗熱循環性。它們是極端環境中 ECU 的理想選擇，盡管它們的成本更高且更難加工。
陶瓷基材料：與 FR-4 （0.3 W/m·K） 相比，氧化鋁或氮化鋁等材料具有優異的導熱性（氮化鋁高達 170 W/m·K）。這些通常用于散熱至關重要的混合動力 ECU 或電源模塊。
金屬芯 PCB （MCPCB）：MCPCB 具有金屬基層（通常是鋁或銅），用作內置散熱器。它們對于具有高功率組件的 ECU 設計特別有效，因?yàn)榕c傳統 PCB 相比，它們可以將熱阻降低多達 50%。
選擇合適的材料取決于成本、熱要求和制造限制等因素。例如，雖然陶瓷材料在散熱方面表現出色，但它們的脆性和高成本可能會限制它們?cè)谔囟ǖ母叨藨?yīng)用中的使用。另一方面，MCPCB 在許多汽車 ECU 的性能和實用性之間取得了平衡。
高級熱管理：仿真和測試

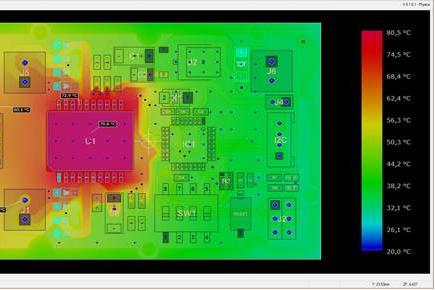

熱性能設計不僅僅是選擇正確的材料或技術，還涉及驗證。熱仿真工具對于預測 ECU PCB 在實際條件下的行為非常有價值。COMSOL Multiphysics 或 Mentor Graphics 的 FloTHERM 等工具使工程師能夠在原型設計之前對熱流進行建模，識別潛在的熱點，并測試不同的冷卻策略。
例如，仿真可能會顯示特定 MOSFET 在滿載時達到 150°C 的結溫，超過了其 125°C 的安全工作極限。 有了這些數據，您可以在構建物理電路板之前調整設計——也許通過添加更多的熱通孔或增加銅的厚度。
構建原型后，實際測試至關重要。使用熱像儀或熱電偶，您可以測量整個 PCB 的實際溫度，并將其與仿真結果進行比較。此迭代過程可確保您的熱管理策略既有效又可靠。根據我自己從事汽車項目的經驗，我發現將仿真與測試相結合通常會發現一些小但關鍵的問題，例如散熱器下的導熱膏覆蓋不足，這些問題可能會對性能產生很大影響。
ECU 熱管理中的挑戰和注意事項
雖然上述策略很有效，但在汽車 ECU 中實施這些策略會帶來獨特的挑戰?？臻g限制通常會限制散熱器的尺寸或 PCB 中的層數。成本是另一個因素 — 聚酰亞胺或陶瓷等高溫材料會顯著增加生產成本。此外，ISO 16750 等汽車標準要求 ECU 能夠承受熱循環、振動和濕度，這可能會使冷卻設計復雜化。
平衡熱性能與這些限制需要?jiǎng)?chuàng)造力和妥協。例如，在我參與的一個項目中，由于預算限制，我們負擔不起完整的 MCPCB，因此我們選擇了混合設計，在高功率組件下帶有局部金屬嵌件。與標準 FR-4 板相比，這種方法降低了成本，同時仍將散熱性提高了約 25%。
ECU PCB熱管理的未來趨勢
隨著汽車變得更加電氣化和自動駕駛，對高性能ECU的需求只會增長，同時對高級熱管理的需求也將不斷增長。新興趨勢包括：
液體冷卻：一些高端電動汽車ECU采用液體冷卻系統，其中冷卻液通道集成到PCB或外殼中，與空氣冷卻相比，具有卓越的散熱效果。
先進的熱界面材料 （TIM）：正在開發導熱系數超過 10 W/m·K 的新型 TIM，有望在組件和散熱器之間實現更好的傳熱。
3D PCB 設計：以 3D 配置堆疊組件可以優化空間，但也帶來了新的熱挑戰。正在探索帶有嵌入式冷卻通道的創新設計來解決這個問題。
保持領先于這些趨勢可以使工程師在設計下一代 ECU 時獲得競爭優勢，這些 ECU 可以在不犧牲可靠性的情況下處理更高的功率密度。
構建更酷、更可靠的 ECU PCB
熱管理是高性能ECU PCB設計的基石。通過利用發動機控制單元的熱通孔等策略、將 PCB 冷卻技術應用于汽車應用以及為 ECU 選擇高溫 PCB 材料，工程師可以確保他們的設計即使在最惡劣的條件下也能可靠運行。熱仿真和真實世界測試等工具進一步完善了這些解決方案，有助于在問題成為問題之前發現問題。
無論您是在研究傳統的內燃機 ECU 還是尖端的電動汽車控制器，散熱的原理都是一樣的：預測熱源、設計高效傳輸并驗證您的方法。
通過專注于 ECU PCB 散熱并隨時了解新技術和材料，您可以構建不僅滿足當今需求，而且為明天的汽車電子創新鋪平道路的系統。
